ZERO.SAPE
IT

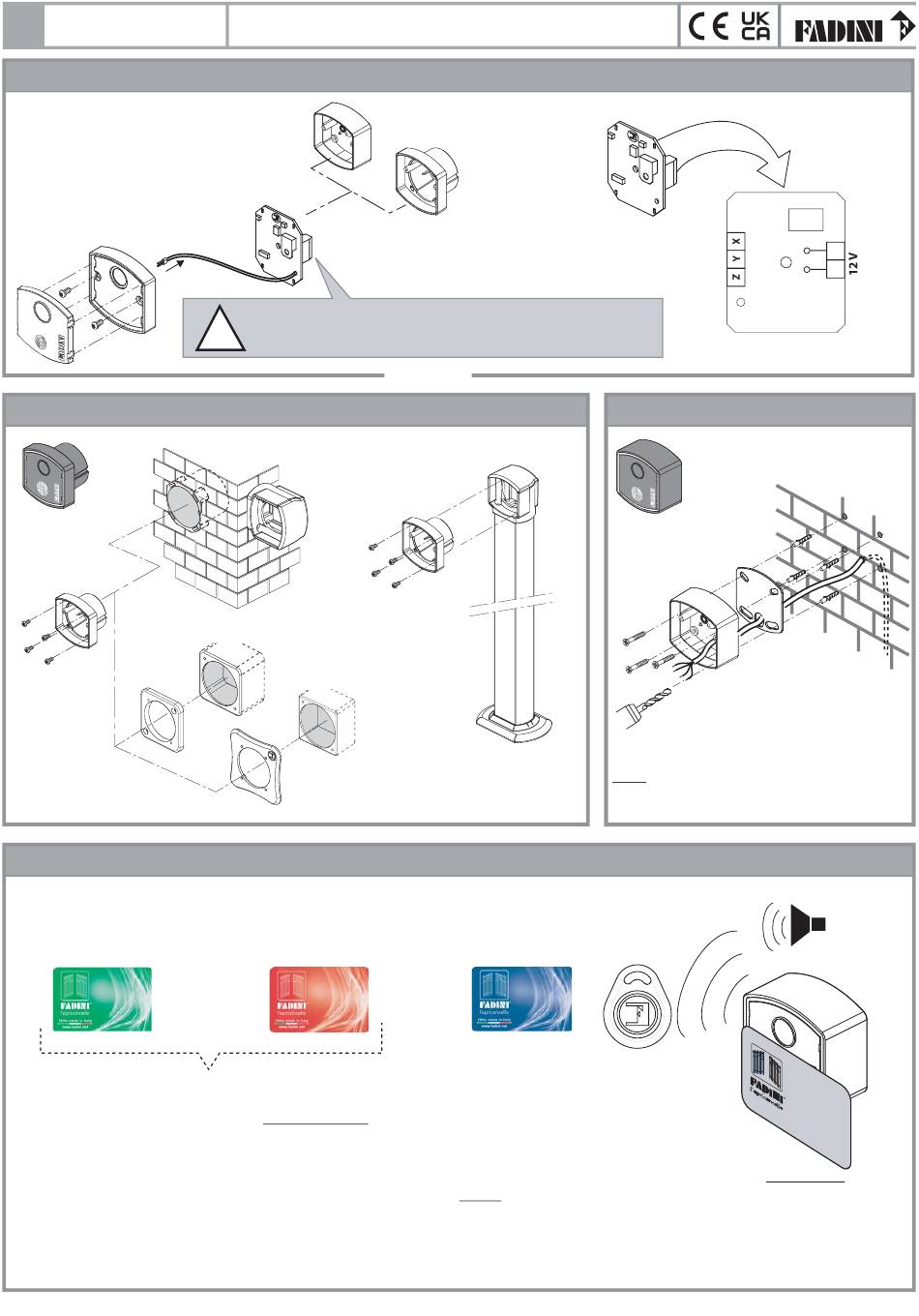

APERTURA DEL LETTORE
ACCESSORI DI FISSAGGIO DEL LETTORE DA INCASSO
cod. 149L
cod. 560L
TESSERE DI PROGRAMMAZIONE E DI LETTURA
Tessera VERDE (*):
memorizza le tessere Blu
e i portachiavi
(*): Tessere a disposizione dell'installatore.
Le due tessere (Rossa e Verde), durante la prima installazione,
vengono memorizzate entrambe nella Memoria estraibile e
sarà possibile cancellarle o sostituirle solamente mediante
ritiro della Memoria e conseguente intervento della Meccanica
Fadini.
Qualora servisse una copia delle due tessere (Rossa e Verde)
bisognerà comunicare il numero scritto sul retro delle tessere
stesse.
SISTEMA DI APERTURA DI PROSSIMITA'
da parete
schedina del
lettore
IMPORTANTE: per ogni Ricevitore è possibile collegare un massimo
!
di n°2 Lettori.
cod. 552L cod. 162L
Prit 19
Sech 15
cod. 553L
Tessera ROSSA (*):
cancella le tessere Blu
e i portachiavi
da incasso
cod. 162L
cod. 153L
Fig. 2
Tessera BLU o portachiavi:
strumenti usati dall'utilizzatore finale
per aprire e chiudere l'accesso
La lettura delle tessere o dei portachiavi magnetici avviene al contatto con
il lettore; l'eventuale conferma della lettura viene data da un buzzer sonoro.
3
i morsetti per i
collegamenti elettrici
sono sul retro
FISSAGGIO DEL LETTORE ALLA PARETE FISSAGGIO DEL LETTORE ALLA PARETE
cod. cod. 148L
NOTA: le viti e i tasselli qui raffigurati non sono NOTA: le viti e i tasselli qui raffigurati non sono
in dotazione. in dotazione.
Fig. 1
Fig. 3 Fig. 3
Buzzer
V E
R D
E
R O
S S
A
B L
U
Fig. 4
