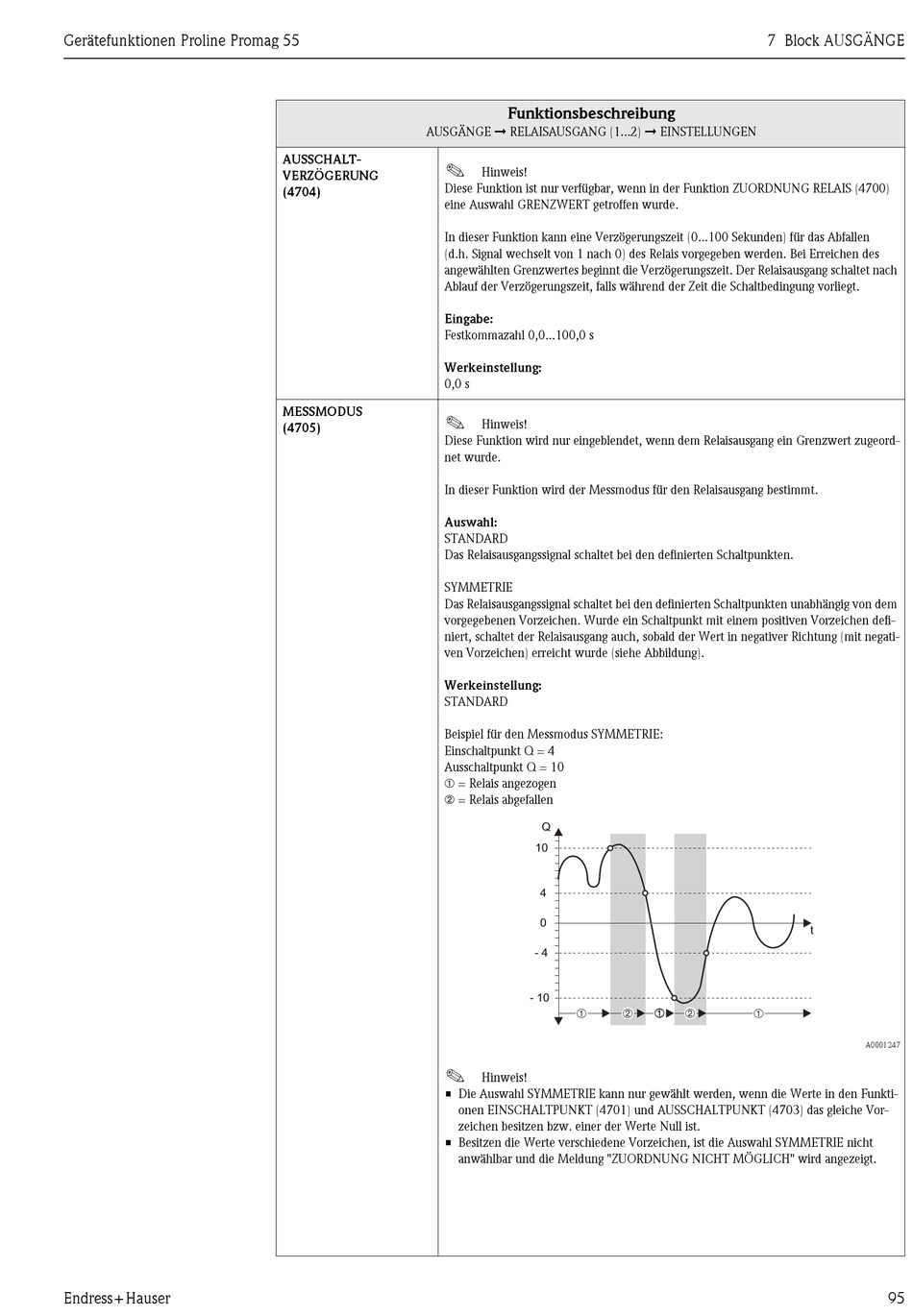

Endress+Hauser Proline Promag 55 Beschreibung Gerätefunktionen Seite 95

Gerätefunktionen Proline Promag 55
Endress+Hauser
AUSGÄNGE ➞ RELAISAUSGANG (1...2) ➞ EINSTELLUNGEN
AUSSCHALT-
!
VERZÖGERUNG
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS (4700)
(4704)
eine Auswahl GRENZWERT getroffen wurde.
In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das Abfallen
(d.h. Signal wechselt von 1 nach 0) des Relais vorgegeben werden. Bei Erreichen des
angewählten Grenzwertes beginnt die Verzögerungszeit. Der Relaisausgang schaltet nach
Ablauf der Verzögerungszeit, falls während der Zeit die Schaltbedingung vorliegt.
Eingabe:
Festkommazahl 0,0...100,0 s
Werkeinstellung:
0,0 s
MESSMODUS
!
(4705)
Diese Funktion wird nur eingeblendet, wenn dem Relaisausgang ein Grenzwert zugeord-
net wurde.
In dieser Funktion wird der Messmodus für den Relaisausgang bestimmt.
Auswahl:
STANDARD
Das Relaisausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Relaisausgangssignal schaltet bei den definierten Schaltpunkten unabhängig von dem
vorgegebenen Vorzeichen. Wurde ein Schaltpunkt mit einem positiven Vorzeichen defi-
niert, schaltet der Relaisausgang auch, sobald der Wert in negativer Richtung (mit negati-
ven Vorzeichen) erreicht wurde (siehe Abbildung).
Werkeinstellung:
STANDARD
Beispiel für den Messmodus SYMMETRIE:
Einschaltpunkt Q = 4
Ausschaltpunkt Q = 10
➀ = Relais angezogen
➁ = Relais abgefallen
!
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den Funkti-
• Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMETRIE nicht
Funktionsbeschreibung
Hinweis!
Hinweis!
Q
10
4
0
- 4
- 10
➀ ➁
Hinweis!
onen EINSCHALTPUNKT (4701) und AUSSCHALTPUNKT (4703) das gleiche Vor-
zeichen besitzen bzw. einer der Werte Null ist.
anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird angezeigt.
7 Block AUSGÄNGE
t
➀
➀ ➁ ➀
A0001247
95
