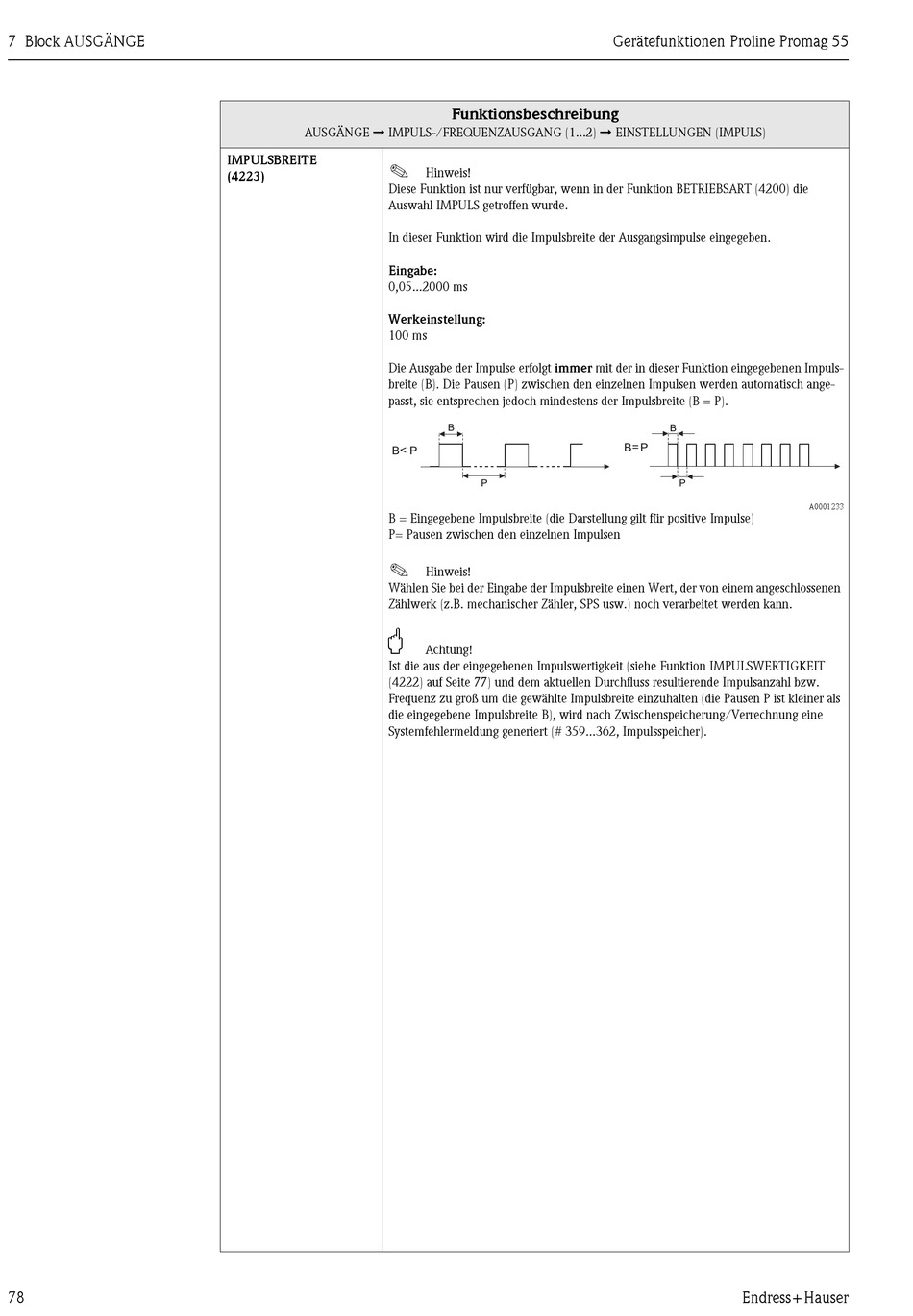

Endress+Hauser Proline Promag 55 Beschreibung Gerätefunktionen Seite 78

7 Block AUSGÄNGE
78
AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (IMPULS)
IMPULSBREITE
!
(4223)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
Eingabe:
0,05...2000 ms
Werkeinstellung:
100 ms
Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion eingegebenen Impuls-
breite (B). Die Pausen (P) zwischen den einzelnen Impulsen werden automatisch ange-
passt, sie entsprechen jedoch mindestens der Impulsbreite (B = P).
B < P
B = Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P= Pausen zwischen den einzelnen Impulsen
!
Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der von einem angeschlossenen
Zählwerk (z.B. mechanischer Zähler, SPS usw.) noch verarbeitet werden kann.
"
Ist die aus der eingegebenen Impulswertigkeit (siehe Funktion IMPULSWERTIGKEIT
(4222) auf Seite 77) und dem aktuellen Durchfluss resultierende Impulsanzahl bzw.
Frequenz zu groß um die gewählte Impulsbreite einzuhalten (die Pausen P ist kleiner als
die eingegebene Impulsbreite B), wird nach Zwischenspeicherung/Verrechnung eine
Systemfehlermeldung generiert (# 359...362, Impulsspeicher).
Funktionsbeschreibung
Hinweis!
B
P
Hinweis!
Achtung!
Gerätefunktionen Proline Promag 55
B
B = P
P
