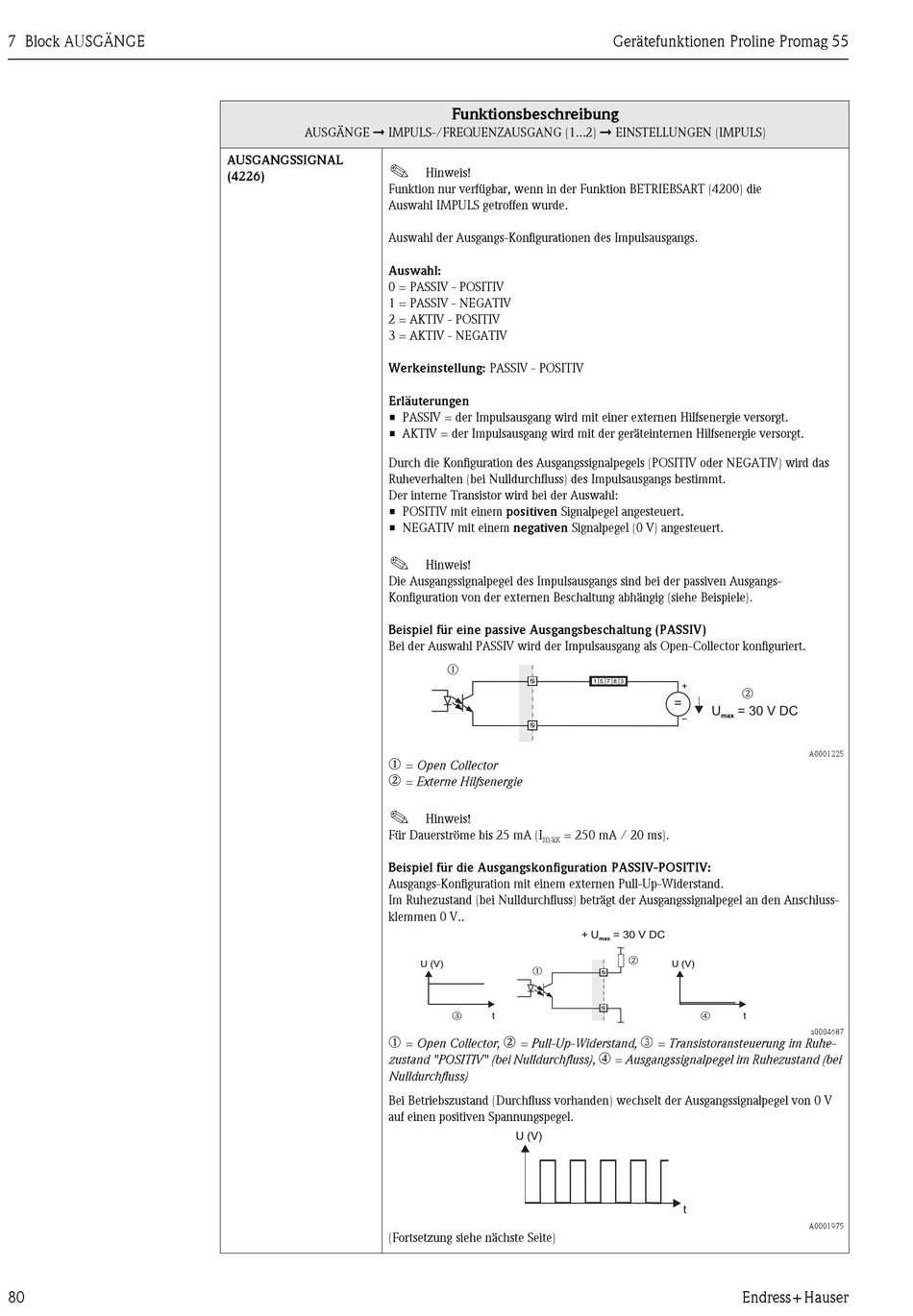

Endress+Hauser Proline Promag 55 Beschreibung Gerätefunktionen Seite 80

7 Block AUSGÄNGE
80
AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (IMPULS)
AUSGANGSSIGNAL
!
(4226)
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
Auswahl der Ausgangs-Konfigurationen des Impulsausgangs.
Auswahl:
0 = PASSIV - POSITIV
1 = PASSIV - NEGATIV
2 = AKTIV - POSITIV
3 = AKTIV - NEGATIV
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
• PASSIV = der Impulsausgang wird mit einer externen Hilfsenergie versorgt.
• AKTIV = der Impulsausgang wird mit der geräteinternen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGATIV) wird das
Ruheverhalten (bei Nulldurchfluss) des Impulsausgangs bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Die Ausgangssignalpegel des Impulsausgangs sind bei der passiven Ausgangs-
Konfiguration von der externen Beschaltung abhängig (siehe Beispiele).
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Impulsausgang als Open-Collector konfiguriert.
m
n
!
Für Dauerströme bis 25 mA (I
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) beträgt der Ausgangssignalpegel an den Anschluss-
klemmen 0 V..
m
zustand "POSITIV" (bei Nulldurchfluss),
Nulldurchfluss)
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von 0 V
auf einen positiven Spannungspegel.
(Fortsetzung siehe nächste Seite)
Funktionsbeschreibung
Hinweis!
Hinweis!
m
= Open Collector
= Externe Hilfsenergie
Hinweis!
= 250 mA / 20 ms).
max
U (V)
m
o
t
n
= Open Collector, = Pull-Up-Widerstand,
U (V)
Gerätefunktionen Proline Promag 55
1 5 7 8 3
+
n
=
U = 30 V DC
max
-
+ U = 30 V DC
max
n
U (V)
p
t
o
= Transistoransteuerung im Ruhe-
p
= Ausgangssignalpegel im Ruhezustand (bei
t
Endress+Hauser
A0001225
a0004687
A0001975
