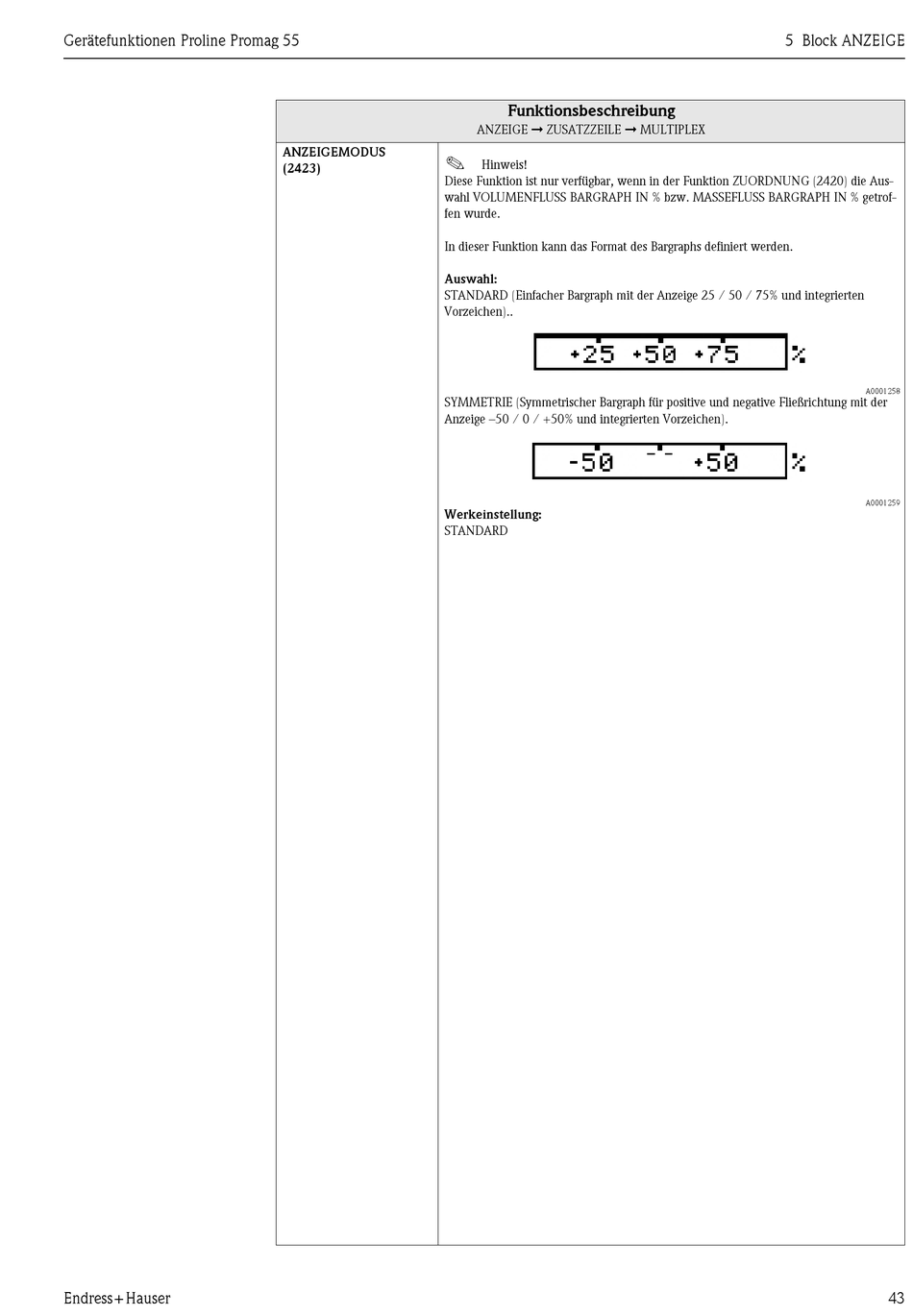

Endress+Hauser Proline Promag 55 Beschreibung Gerätefunktionen Seite 43

Gerätefunktionen Proline Promag 55
Endress+Hauser
ANZEIGEMODUS
!
(2423)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2420) die Aus-
wahl VOLUMENFLUSS BARGRAPH IN % bzw. MASSEFLUSS BARGRAPH IN % getrof-
fen wurde.
In dieser Funktion kann das Format des Bargraphs definiert werden.
Auswahl:
STANDARD (Einfacher Bargraph mit der Anzeige 25 / 50 / 75% und integrierten
Vorzeichen)..
SYMMETRIE (Symmetrischer Bargraph für positive und negative Fließrichtung mit der
Anzeige –50 / 0 / +50% und integrierten Vorzeichen).
Werkeinstellung:
STANDARD
Funktionsbeschreibung
ANZEIGE ➞ ZUSATZZEILE ➞ MULTIPLEX
Hinweis!
5 Block ANZEIGE
A0001258
A0001259
43
