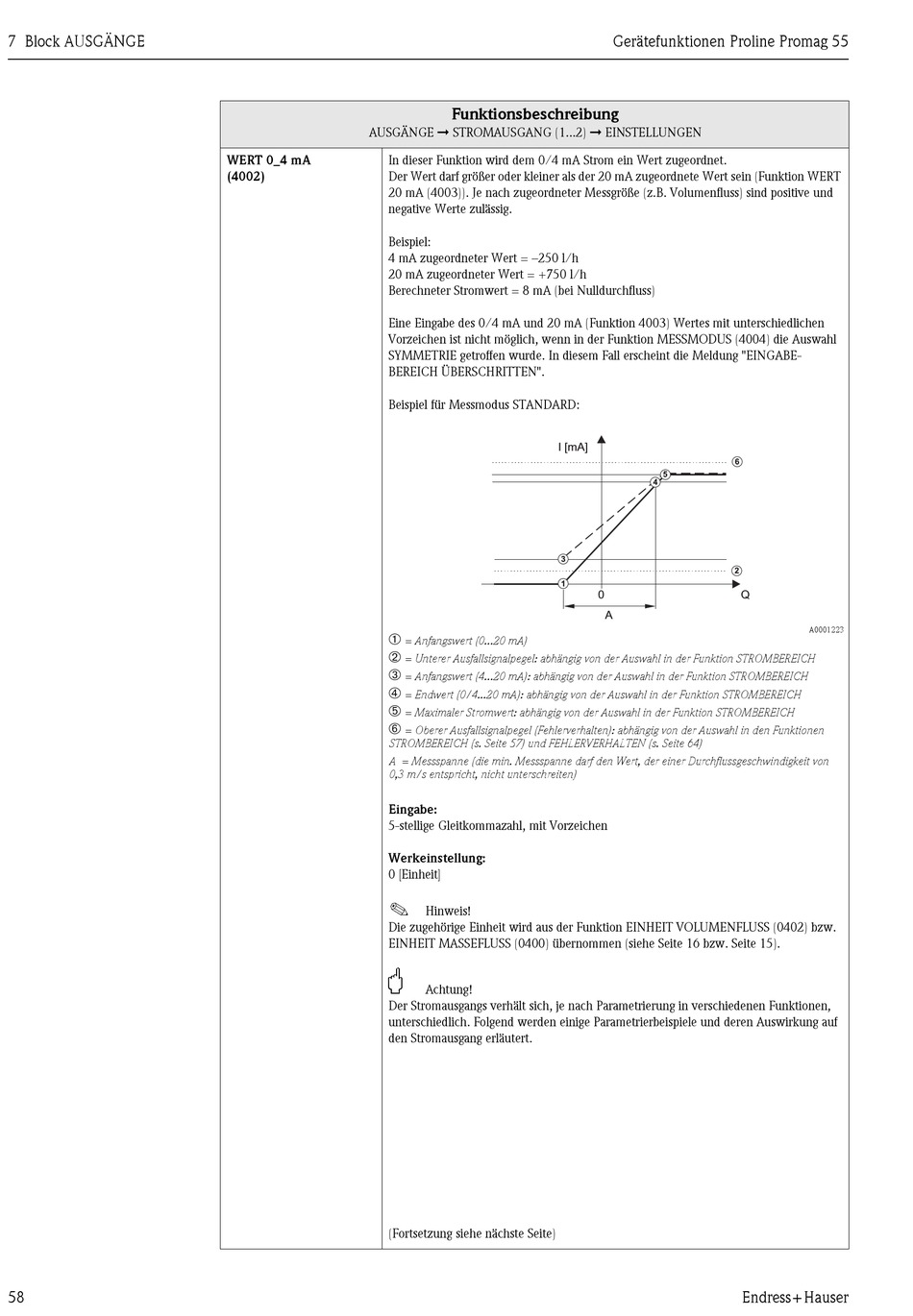

Endress+Hauser Proline Promag 55 Beschreibung Gerätefunktionen Seite 58

7 Block AUSGÄNGE
58
AUSGÄNGE ➞ STROMAUSGANG (1...2) ➞ EINSTELLUNGEN
WERT 0_4 mA In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet.
(4002) Der Wert darf größer oder kleiner als der 20 mA zugeordnete Wert sein (Funktion WERT
20 mA (4003)). Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive und
negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = –250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA und 20 mA (Funktion 4003) Wertes mit unterschiedlichen
Vorzeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4004) die Auswahl
SYMMETRIE getroffen wurde. In diesem Fall erscheint die Meldung "EINGABE-
BEREICH ÜBERSCHRITTEN".
Beispiel für Messmodus STANDARD:
➀
➁
➂
➃
➄
➅
STROMBEREICH (s. Seite 57) und FEHLERVERHALTEN (s. Seite 64)
A = Messspanne (die min. Messspanne darf den Wert, der einer Durchflussgeschwindigkeit von
0,3 m/s entspricht, nicht unterschreiten)
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
0 [Einheit]
!
Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS (0402) bzw.
EINHEIT MASSEFLUSS (0400) übernommen (siehe Seite 16 bzw. Seite 15).
"
Der Stromausgangs verhält sich, je nach Parametrierung in verschiedenen Funktionen,
unterschiedlich. Folgend werden einige Parametrierbeispiele und deren Auswirkung auf
den Stromausgang erläutert.
(Fortsetzung siehe nächste Seite)
Funktionsbeschreibung
I [mA]
3
1
= Anfangswert (0...20 mA)
= Unterer Ausfallsignalpegel: abhängig von der Auswahl in der Funktion STROMBEREICH
= Anfangswert (4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Endwert (0/4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Maximaler Stromwert: abhängig von der Auswahl in der Funktion STROMBEREICH
= Oberer Ausfallsignalpegel (Fehlerverhalten): abhängig von der Auswahl in den Funktionen
Hinweis!
Achtung!
Gerätefunktionen Proline Promag 55
6
5
4
2
0
Q
A
