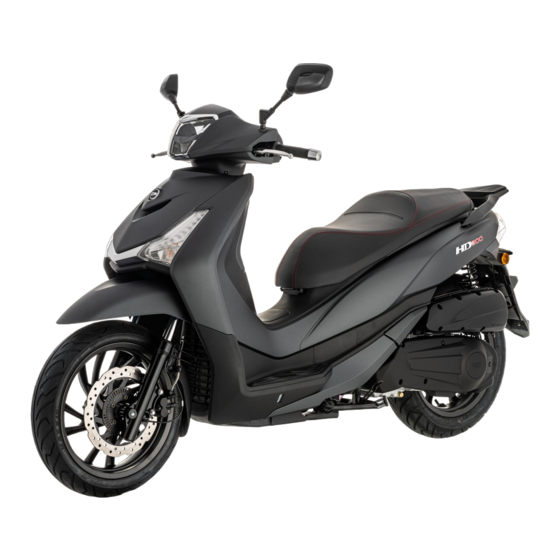

Sym HD300 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sym Anleitungen
  4. Motorroller
  5. HD 300
  6. Bedienungsanleitung

Sym HD300 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HD300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1. Inhalt
1. Inhalt ............................................................................................................................ 1
2. Vor Fahrtantritt ............................................................................................................ 3
3. Sicherheitshinweise ...................................................................................................... 3
4. Fahren .......................................................................................................................... 4
5. Original Ersatzteile verwenden .................................................................................. 4
6. Bedienungselemente .................................................................................................. 5
Multi-Funktions Display
.................................................................................................................. 11
................................................................................................................. 13
................................................................................................................... 13
.................................................................................................................... 14
........................................................................................................................... 15
....................................................................................................................... 16
Staufach
................................................................................................................. 16
................................................................................................................ 17
................................................................................................................. 17
7. Motor starten ............................................................................................................. 18
.................................................................................................................. 18
Motor starten
................................................................................................................ 18
Motor stoppen
8. Fahrhinweise ............................................................................................................. 19
........................................................................................................................ 19
Funktion des Gasgriffs
..................................................................................................................... 19
Wegfahren
......................................................................................................................... 19
.................................................................................................................. 20
ABS System
.......................................................................................................................... 20
Parken
9. Inspektion und Wartung ........................................................................................... 21
Wartung ist extrem wichtig
............................................................................................................... 21
Ölstandkontrolle und Ölwechsel
..................................................................................................................... 23
Kontrolle Kraftstoff
Kontrolle Kühlflüssigkeit
....................................................................................................... 6
.............................................................................................................. 15
........................................................................................................ 18
..................................................................................................... 19
............................................................................................... 21
....................................................................................... 22
............................................................................................................ 23
.................................................................................................. 24
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sym HD300

Inhaltszusammenfassung für Sym HD300

  • Seite 1: Inhaltsverzeichnis

    1. Inhalt 1. Inhalt ..........................1 2. Vor Fahrtantritt ......................3 3. Sicherheitshinweise ...................... 3 4. Fahren .......................... 4 5. Original Ersatzteile verwenden .................. 4 6. Bedienungselemente ....................5 ....................... 6 Multi-Funktions Display ........................11 Zündschloss ......................... 13 Schalter rechts ........................
  • Seite 2 ....................24 Kühlflüssigkeit Wechsel ....................24 Kontrolle Bremssystem ....................25 Einstellung des Gasgriffs ..................25 Reifen und Reifendruck Kontrolle ..................26 Kontrolle der vorderen Federgabel ..................... 26 Kontrolle Sicherungen ......................26 Kontrolle Batterien ......................26 Kontrolle Luftfilter ..................27 Einstellung hinterer Stoßdämpfer 10.

  • Seite 3: Vor Fahrtantritt

    Inspektionsmethoden usw. Für ein komfortableres und sicheres Fahren lesen Sie bitte dieses Handbuch sorgfältig durch. Zu Ihrem Vorteil fragen Sie bitte Ihren SYM Händler und lesen Sie die folgenden Infos genau durch: • Korrekte Benutzung des Rollers • Inspektion und Wartung vor Auslieferung Vielen Dank dass Sie sich für SYM entschieden haben.

  • Seite 4: Fahren

    Wenn Sie gefälschte Ersatzteile auf dem Markt kaufen, kann weder für die Qualität noch für die Haltbarkeit eine Garantie gegeben werden. Außerdem kann es zu unerwarteten Problemen kommen und die Leistung des Rollers beeinträchtigen. - Verwenden Sie immer SYM-Original-Ersatzteile, um Ihren Roller rein zu halten und seine lange Lebensdauer zu gewährleisten.

  • Seite 5: Bedienungselemente

    6. Bedienungselemente HD300 (LS30W1-EU) (10) (11) (12) (13) (14) (11). Blinker hinten (1). LED Scheinwerfer (6). Haken (2). Beifahrer Fußraste (7). Tankdeckel (12). Nummernschildbeleucht. (13). Stoßdämpfer (3). Kontrollfenster Kühlflüssigkeit (8). Staufach (14). Hauptständer (4). Seitenständerschalter (9). Gepäckträger (5). Seitenständer (10). Rück-/Bremslicht...
  • Seite 6 Armatur ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ZU BEACHTEN : Wischen Sie Kunststoffteile wie Armaturenbrett, Scheinwerfe, Gehäuseabdeckungen usw. nicht mit einem Lösungsmittel wie z.B. Benzin ab – diese Komponenten könnten beschädigt werden. ACHTUNG: Bedienen Sie niemals die Instrumententasten während der Fahrt auf dem Roller. ○...
  • Seite 7 Wenn es ein Problem mit dem EFi-System gibt, bleibt die Warnanzeige die ganze Zeit eingeschaltet oder leuchtet nicht auf. Wenden Sie sich bitte an Ihren SYM-Vertragshändler, wenn diese Anzeige aufleuchtet. Diese Kontrollleuchte erlischt, wenn der Seitenständer heruntergeklappt ist (S. 17).
  • Seite 8 ○ ○ ○ ○ Multifunktionszähler ○ ○ ○ ○ ○ Multifunktion Display - Uhr - Batteriespannung - Temperaturanzeige ○ Ölstand ○ Trip Anzeige ○ Odometer ○ ○ Kühlflüssigkeitsanzeige ○ Multifunktion Display Beim Einschalten des Zündschalters wird die Batteriespannung etwa 10 Sekunden lang angezeigt. Dann kann der untenstehende Anzeigemodus durch Drücken der S-Taste kreisförmig verschoben werden .Uhr →...
  • Seite 9 SYM Händler überprüfen. • Wenn die Batteriespannung bei laufendem Motor unter 10,0V oder über 16,0V liegt, lassen Sie Ihren Roller von einem autorisierten SYM-Händler überprüfen. Temperaturanzeige Dieses Messgerät zeigt die aktuelle Lufttemperatur an. Um die Umgebungstemperatur zu überprüfen, drücken Sie die S-Taste im Batteriespannungsmodus. Dieses Messgerät hat 2 Anzeigemodi, wie unten dargestellt: Celsius-Modus: Anzeige in der thermometrischen Skala von Celsius.
  • Seite 10 ○ Tageskilometerzähler Dieser Tageskilometerzähler zeigt die Entfernung in Kilometern an, seit er zuletzt auf Null zurückgesetzt wurde. Drücken Sie im Tageskilometerzähler-Modus zweimal schnell die S-Taste, um den Tageskilometerzähler zurückzusetzen. Anzeigebereich 0~999.9 km. ZU BEACHTEN : • Der Tageskilometerzähler zeigt nur Kilometer. ○...
  • Seite 11 Zündung ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Zündung Schlüssel ○ ○ ○ ○ Zündschlüssel Schlitz Stecken Sie den Schüssel in das Zündschlüsselloch, um den Zündschalter zu betätigen. ○ ○ ○ ○ “On” Position Der Motor kann in dieser Position gestartet werden. Der Zündschlüssel kann nicht entfernt werden. Elektrische Ausrüstung kann verwendet werden.
  • Seite 12 ○ ○ ○ ○ Magnetiischer Verschluss Dieser magnetische Auslöser dient zum Schließen des Zündschlüsselschlitzes. Ziehen Sie in der Stellung "Aus" den Schlüssel ab und drücken Sie diesen Knopf, um den Schlitz zu schließen. Ziehen Sie in der Position "Lock" den Schlüssel ab und drücken Sie diesen Knopf, um den Schlitz zu schließen.

  • Seite 13: Schalter Am Lenker Rechts

    Schalter am Lenker rechts ○ ○ ○ ○ ○ ○ Motor Stopp Schalter Dieser Schalter sollte normalerweise in der Stellung verbleiben in der der Roller betrieben werden kann. In einem Notfall muss der Schalter in die Stellung zum Abstellen des Motors geschaltet werden. ANMERKUNG : Auch wenn der Motorstoppschalter den Motor stoppen kann, schaltet er nicht alle elektrischen Schaltkreise ab.

  • Seite 14: Tankdeckel

    ○ ○ ○ ○ Taste für Abblendlicht Wenn Sie den Knopf für das Abblendlicht , drücken, leuchtet die Fernlichtkontrollleuchte auf, um dem Fahrer des vorausfahrenden Fahrzeugs zu signalisieren, dass Sie kurz vor dem Überholen sind. Das Abblendlicht wird ausgeschaltet, sobald der Knopf losgelassen wird. Diese Taste ist in den Abblendschalter integriert.

  • Seite 15: Haken

    VORSICHT: • Zur Vermeidung von Motorschäden nur bleifreies Benzin verwenden. Verbleites Benzin verringert die Leistungsfähigkeit des Katalysators in der Auspuffanlage. • Verwenden Sie die empfohlene Oktanzahl. Die Verwendung von Benzin mit niedrigerer Oktanzahl führt zu einer Verringerung der Motorleistung. • Verwenden Sie niemals Kraftstoffe, die hochkonzentrierten Alkohol enthalten.

  • Seite 16: Gepäckträger

    Ziehen Sie ○,a hoch und entfernen Sie die Abdeckung. Entfernen Sie den Clip ○,E. Installieren Sie ein ausgewähltes Topcase und vergewissern Sie sich, dass das Topcase sicher befestigt ist. ANMERKUNG : • Wenden Sie sich an Ihren SYM Händler, wenn Sie ein Top-Case installieren müssen.

  • Seite 17: Seitenständer

    8. Important points and cautions for starting engine Seitenständer ○ ○ Dieser Roller ist mit einem Seitenständer ausgestattet ○,A. Der Seitenständer wird zum Abstellen des Rollers verwendet. Setzen Sie sich nicht auf den Roller, wenn er auf dem Seitenständer steht. Treten Sie den Seitenständer vor der Fahrt immer ganz nach oben.

  • Seite 18: Beifahrer Fußrasten

    8. Important points and cautions for starting engine Beifahrer Fußraste ○ ○, Dieser Roller ist mit 2 Passagier-Fußstützen ausgestattet ○,A. Klappen Sie die Fußstützen ○,A für die Benutzung durch die Passagiere herunter. ANMERKUNG : • Klappen Sie die Beifahrer-Fußstützen hoch, wenn kein Beifahrer auf dem Roller sitzt. 7.

  • Seite 19: Bremsen

    8. Important points and cautions for starting engine 8. Fahren Einstand Befolgen Sie während der ersten 1000 km Laufstrecke die folgenden Richtlinien, um die Zuverlässigkeit und Leistung Ihres Rollers zu gewährleisten. Vermeiden Sie Vollgasstarts und schnelle Beschleunigung. Vermeiden Sie starkes Bremsen. Fahren Sie konservativ. Gas geben ○...
  • Seite 20 8. Important points and cautions for starting engine ABS Bremssystem (ABS) ABS soll dazu beitragen, ein Blockieren des Rades zu verhindern, wenn bei Geradeausfahrt hart gebremst wird. Das ABS regelt die Bremskraft automatisch. Die intermittierend gewonnene Greif- und Bremskraft hilft, ein Blockieren des Rades zu verhindern und ermöglicht eine stabile Lenkkontrolle beim Anhalten.

  • Seite 21: Bremsen

    Befolgen Sie stets die Inspektions- und Wartungsempfehlungen sowie die Zeitpläne im Benutzerhandbuch. Das SYM kann Sie nicht vor jeder denkbaren Gefahr warnen, die bei der Leistung auftreten kann. Nur Sie können entscheiden, ob Sie eine bestimmte Aufgabe ausführen sollen oder nicht. Wenn Sie keine angemessene Erfahrung haben oder an Ihren Fähigkeiten zweifeln, wenden Sie sich bitte an Ihren...
  • Seite 22 Der Ölwechsel sollte von einem autorisierten SYM-Händler durchgeführt werden. Die Original "SYMOIL" sind für Ihr Motorrad entwickelt und empfohlen. Bitte wählen Sie eine Ölsorte, die gleich (oder größer) SAE 10W-30, API SG ist. SYM ist nicht verantwortlich für Schäden, die durch ungeeignetes Öl verursacht werden.
  • Seite 23 Das Ölfiltersieb ○,A sollte von einem autorisierten SYM-Händler gereinigt werden. ○ Getriebeölwechsel Das Getriebeöl sollte von einem autorisierten SYM-Händler gewechselt werden. Güteklasse: SAE 10W-30, API SG. SYM ist nicht verantwortlich für Schäden, die durch ungeeignetes Öl verursacht werden. Gesamtfassungsvermögen: 180 cc. Regelmäßige Wartung: 160 cc.

  • Seite 24: Getriebeöl

    Getriebeöl Einfüllschraube Getriebeöl Ablassschraube Inspektion Kraftstoff Stellen Sie sicher, dass der Kraftstoff für die Reise ausreicht. Schalten Sie den Zündschalter ein und überprüfen Sie die Nadel der Kraftstoffanzeige. Wenn sich die Nadel im roten Bereich (Seite 7) befindet, zeigt sie an, dass noch etwa 2,5 Liter Kraftstoff (Reservekraftstoff) vorhanden sind, bitte sofort auftanken.
  • Seite 25 Wenden Sie sich an einen autorisierten SYM-Händler, um das Kühlmittel wechseln zu lassen. Es wird dringend empfohlen, beim Einfüllen oder Wechseln des Kühlmittels "SYM Long Life Coolant" oder gleichwertige Produkte zu verwenden. Das "SYM Long Life Coolant" ist vorgemischt und enthält eine 50%ige Lösung eines Frostschutzmittels auf Ethylenglykolbasis und muss vor dem Auffüllen oder Wechseln...
  • Seite 26 • Nur DOT 4 Bremsflüssigkeit verwenden. • Bremsflüssigkeit kann leicht Feuchtigkeit aus der Luft absorbieren, jede absorbierte Feuchtigkeit wird die Bremswirkung stark vermindern. • Wenden Sie sich sofort an einen autorisierten SYM-Händler, wenn ein Bremsflüssigkeitsaustritt festgestellt wird. Inspektion der vorderen und hinteren Bremsbeläge: ○, Inspektion Verlschleiß...

  • Seite 27: Inspektion Lenkung/Vorderradgabel

    Kontrollieren Sie den Luftfilter, indem Sie die folgenden Anweisungen befolgen. Entfernen Sie die 9 Schrauben ○,B und nehmen Sie den Luftfilterkastendeckel ○,A heraus. Wenn das Luftfilterelement ○,C beschädigt ist, lassen Sie es von einem SYM-Vertragshändler austauschen. Zum Einbau des Elements in umgekehrter Reihenfolge der obigen Anweisungen vorgehen.

  • Seite 28: Einstellung Hinterer Stoßdämpfer

    ANMERKUNG : Achten Sie darauf, dass während der Inspektion kein Staub in das Einlassrohr gelangt. Verwenden Sie ein SYM-Original-Luftfilterelement, um die Motorleistung sicherzustellen. Einstellung hinterer Stoßdämpfer Dieser Roller ist mit 2 hinteren Stoßdämpfern ausgestattet ○,A. Jeder Stoßdämpfer hat 4 Positionen zur Einstellung der Federvorspannung.

  • Seite 29: Regelmäßige Wartung

    Unabhängig vom Serviceplan, wenden Sie sich an Ihrem SYM Händler wenn Fragen oder Probleme auftreten. ☆ Lassen Sie Ihren Roller regelmäßig von Ihrem SYM Händler überprüfen und warten, um den Roller im optimalen Zustand zu halten. ☆ Überprüfen und Warten Sie Ihren Roller bei Bedarf häufiger bei Hochgeschwindigkeitsfahrten,...

  • Seite 30: Spezifikation

    12. Spezifikation Modell HD 300 (LS30W1-EU) Item Spez. Länge 2,220 mm Breite 770 mm Höhe 1,230 mm Radstand 1,500 mm Bodenfreiheit 145 mm 27.5 ∘ Caster 156.5 mm Trail Max. Zuladung 339 kg Leergewicht 174 kg Staufach Kapazität 38 L Sitzhöhe 800 mm bleifrei 92 (RON) Benzin oder größer...

  • Seite 31: Beschilderung

    13. Beschilderung Reifendruck Warnschild Warnhinweis für das Fahren Herstellerschild Gepäckfach Gepäckfach Warnschild Fahrgestellnummer Motornummer SYMEN 201810...
