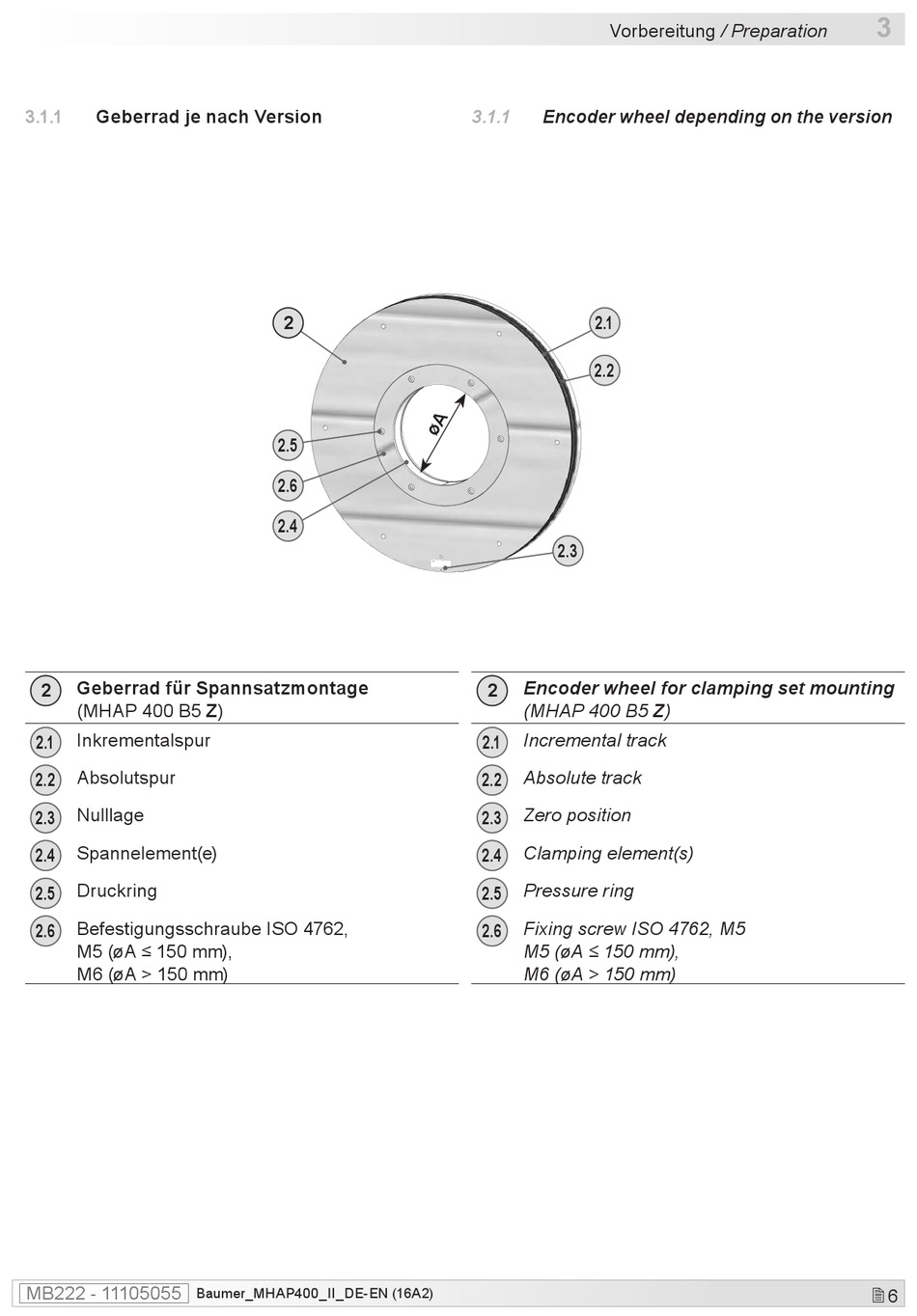

3.1.1 Geberrad je nach Version
Geberrad für Spannsatzmontage
2
(MHAP 400 B5 Z)
Inkrementalspur
2.1
Absolutspur
2.2
Nulllage
2.3
Spannelement(e)
2.4
Druckring
2.5
Befestigungsschraube ISO 4762,
2.6
M5 (øA ≤ 150 mm),
M6 (øA > 150 mm)
MB222 - 11105055
Baumer_MHAP400_II_DE-EN (16A2)
2
2.5
2.6
2.4
Vorbereitung / Preparation
3.1.1 Encoder wheel depending on the version
2.1
2.2
2.3
Encoder wheel for clamping set mounting
2
(MHAP 400 B5 Z)
Incremental track
2.1
Absolute track
2.2
Zero position
2.3
Clamping element(s)
2.4
Pressure ring
2.5
Fixing screw ISO 4762, M5
2.6
M5 (øA ≤ 150 mm),
M6 (øA > 150 mm)
