4

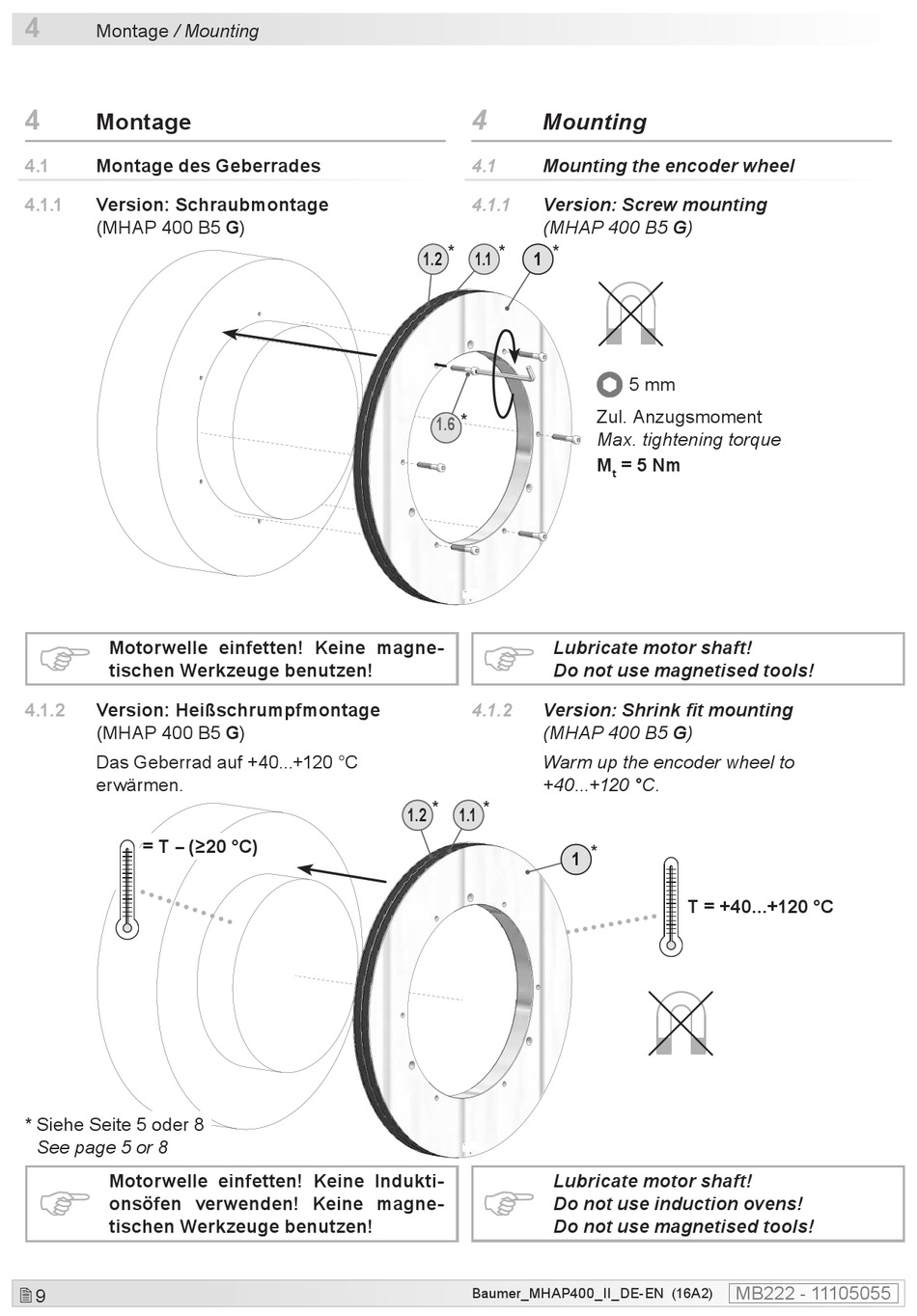

Montage / Mounting
4

Montage

4.1

Montage des Geberrades

4.1.1 Version: Schraubmontage
(MHAP 400 B5 G)
Motorwelle einfetten! Keine magne-
tischen Werkzeuge benutzen!
4.1.2 Version: Heißschrumpfmontage
(MHAP 400 B5 G)
Das Geberrad auf +40...+120 °C
erwärmen.
= T - (≥20 °C)
* Siehe Seite 5 oder 8
See page 5 or 8
Motorwelle einfetten! Keine Indukti-
onsöfen verwenden! Keine magne-
tischen Werkzeuge benutzen!
 9
4

Mounting

4.1

Mounting the encoder wheel

4.1.1 Version: Screw mounting
(MHAP 400 B5 G)
* * *
1.2 1.1 1
*
1.6
Lubricate motor shaft!
Do not use magnetised tools!
4.1.2 Version: Shrink fit mounting
(MHAP 400 B5 G)
Warm up the encoder wheel to
+40...+120 °C.
* *
1.2 1.1
1
Lubricate motor shaft!
Do not use induction ovens!
Do not use magnetised tools!
Baumer_MHAP400_II_DE-EN (16A2)
5 mm
Zul. Anzugsmoment
Max. tightening torque
M = 5 Nm
t
*
T = +40...+120 °C
MB222 - 11105055
