6

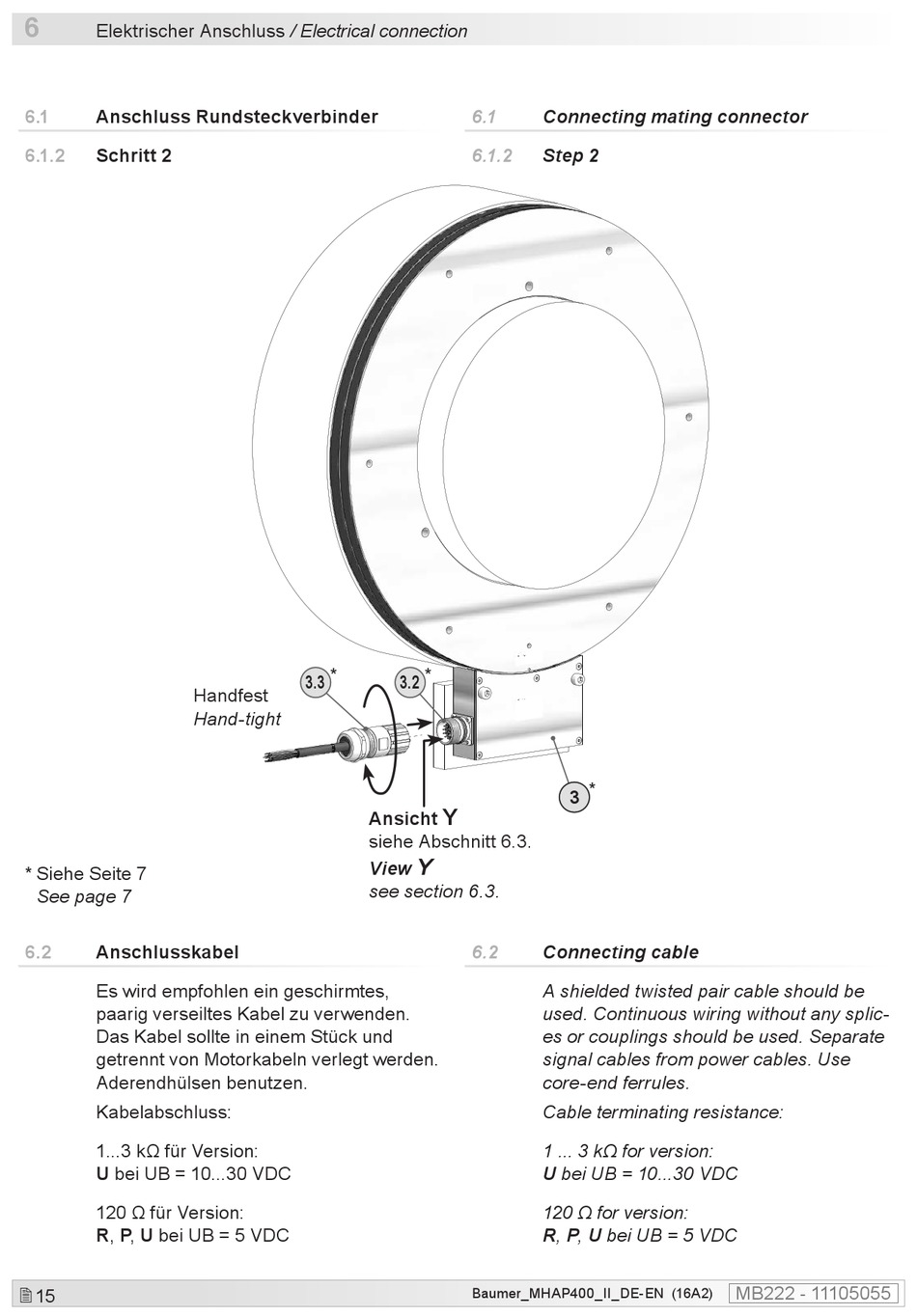

Elektrischer Anschluss / Electrical connection
6.1 Anschluss Rundsteckverbinder
6.1.2

Schritt 2

* Siehe Seite 7
See page 7
6.2

Anschlusskabel

Es wird empfohlen ein geschirmtes,
paarig verseiltes Kabel zu verwenden.
Das Kabel sollte in einem Stück und
getrennt von Motorkabeln verlegt werden.
Aderendhülsen benutzen.
Kabelabschluss:
1...3 kΩ für Version:
U bei UB = 10...30 VDC
120 Ω für Version:
R, P, U bei UB = 5 VDC
 15
*
3.3
Handfest
Hand-tight
6.1 Connecting mating connector
6.1.2

Step 2

*
3.2
Y
Ansicht
siehe Abschnitt 6.3.
Y
View
see section 6.3.
6.2

Connecting cable

A shielded twisted pair cable should be
used. Continuous wiring without any splic-
es or couplings should be used. Separate
signal cables from power cables. Use
core-end ferrules.
Cable terminating resistance:
1 ... 3 kΩ for version:
U bei UB = 10...30 VDC
120 Ω for version:
R, P, U bei UB = 5 VDC
Baumer_MHAP400_II_DE-EN (16A2)
*
3
MB222 - 11105055
