TermaTech TT20R Montageanleitung Und Bedienungsanleitung Seite 4

(ausgenommen Heizungskeller), gesorgt werden. Insbesondere muss sichergestellt
bleiben, dass notwendige Verbrennungs-Luftleitungen während des Betriebes der
Feuerstätte offen sind. Dunstabzugshauben, die zusammen mit Feuerstätten im
selben Raum oder Raumluftverbund installiert sind, können die Funktion des Ofens
negativ beeinträchtigen (bis hin zum Rauchaustritt in den Wohnraum, trotz
geschlossener Feuerraumtür) und dürfen somit keinesfalls gleichzeitig mit dem Ofen
betrieben werden.
Für die TT20 Serie von TermaTech gibt es die Möglichkeit für Frischluftzufuhr direkt
zur Verbrennung. Fragen Sie hierzu Ihren Händler.
Stellfüße
Die mitgelieferten Stellfüße, können von unten in den Ofen (Seitlich) geschraubt
werden, wenn der Boden unter dem Ofen schief ist, oder wenn Sie möchten, dass der
Ofen optisch „schwebt"
Platte über Rost
Im Feuerraum liegt eine Stahlplatte mit 4 Löchern, diese soll auf/über dem Rost liegen
um die optimalen Heizbedingungen zu erreichen. Wenn Sie Asche aus dem Feuerraum
haben möchten, dann nehmen Sie diese Platte raus, damit Sie die Asche in den
Aschekasten schieben / fegen können.
Brandschutz
Brandschutz im Strahlungsbereich
Im Strahlungsbereich des Sichtfensters dürfen im Abstand von 100 cm keine
brennbaren Bauteile und Möbel aufgestellt werden. Dieser Abstand kann auf 40 cm
verringert werden, wenn zwischen Feuerstätte und brennbaren Bauteilen ein
beidseitiges belüftetes Strahlschutzblech aufgestellt wird.
Die Feuerstätte darf nicht verändert werden!
Brandschutz auerhalb des Strahlungsbereichs

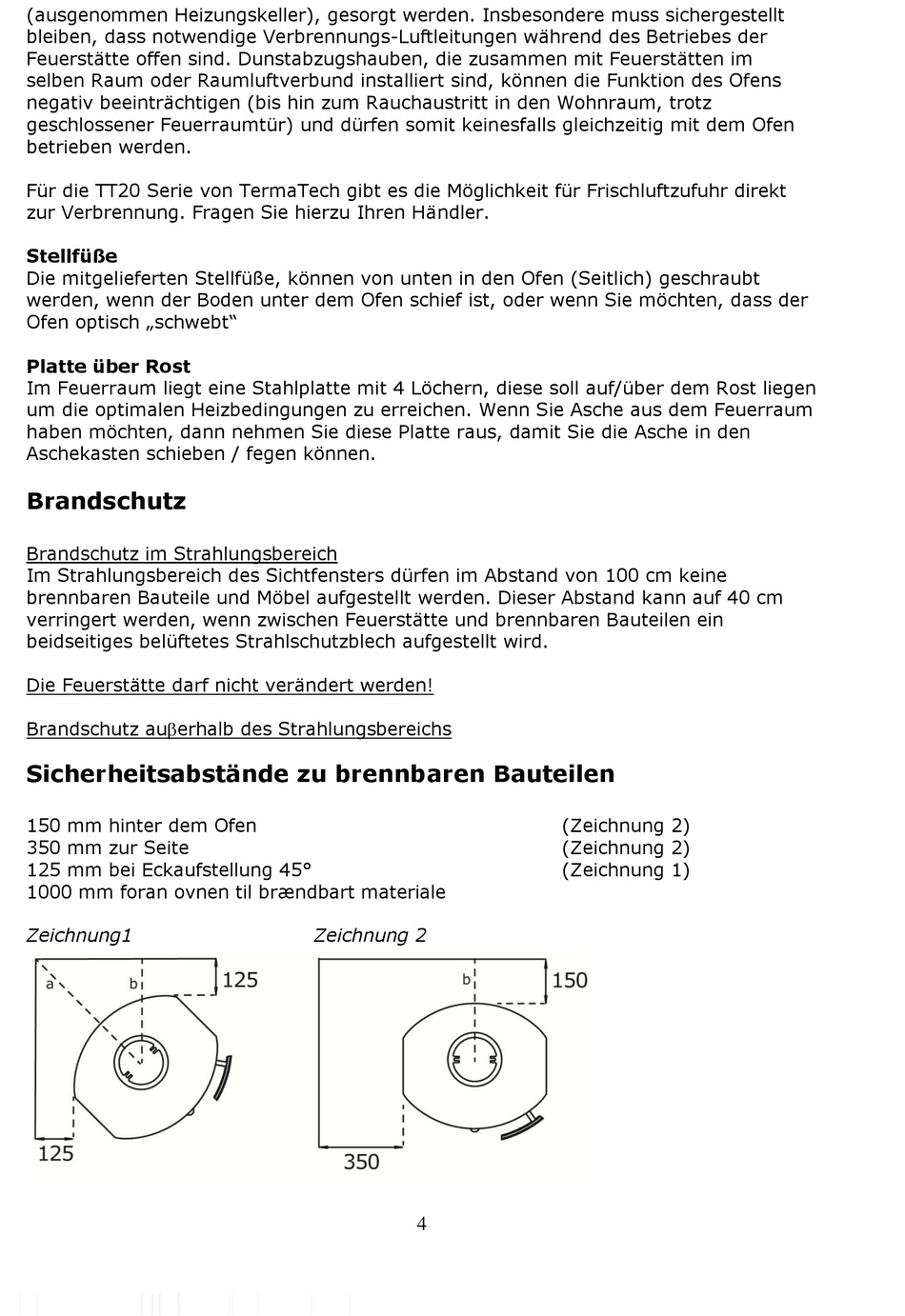

Sicherheitsabstände zu brennbaren Bauteilen
150 mm hinter dem Ofen
350 mm zur Seite
125 mm bei Eckaufstellung 45°
1000 mm foran ovnen til brændbart materiale
Zeichnung1 Zeichnung 2
4
(Zeichnung 2)
(Zeichnung 2)
(Zeichnung 1)
