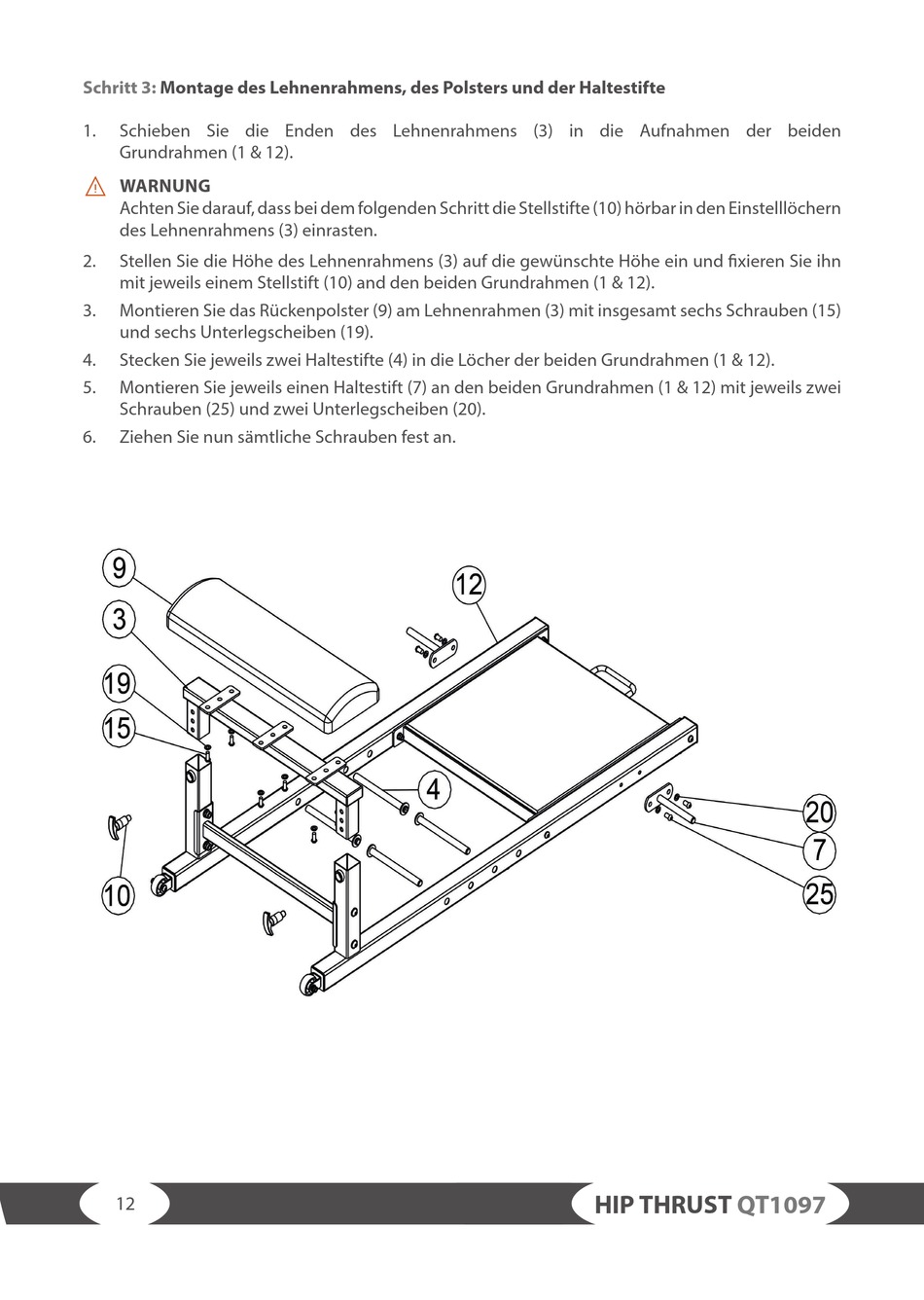

Schritt 3:
Montage des Lehnenrahmens, des Polsters und der Haltestifte
1.
Schieben Sie die Enden des Lehnenrahmens (3) in die Aufnahmen der beiden
Grundrahmen (1 & 12).
WARNUNG
⚠
Achten Sie darauf, dass bei dem folgenden Schritt die Stellstifte (10) hörbar in den Einstelllöchern
des Lehnenrahmens (3) einrasten.
2.
Stellen Sie die Höhe des Lehnenrahmens (3) auf die gewünschte Höhe ein und fixieren Sie ihn
mit jeweils einem Stellstift (10) and den beiden Grundrahmen (1 & 12).
3.
Montieren Sie das Rückenpolster (9) am Lehnenrahmen (3) mit insgesamt sechs Schrauben (15)
und sechs Unterlegscheiben (19).
4.
Stecken Sie jeweils zwei Haltestifte (4) in die Löcher der beiden Grundrahmen (1 & 12).
5.
Montieren Sie jeweils einen Haltestift (7) an den beiden Grundrahmen (1 & 12) mit jeweils zwei
Schrauben (25) und zwei Unterlegscheiben (20).
6.
Ziehen Sie nun sämtliche Schrauben fest an.
12
HIP THRUST
QT1097
