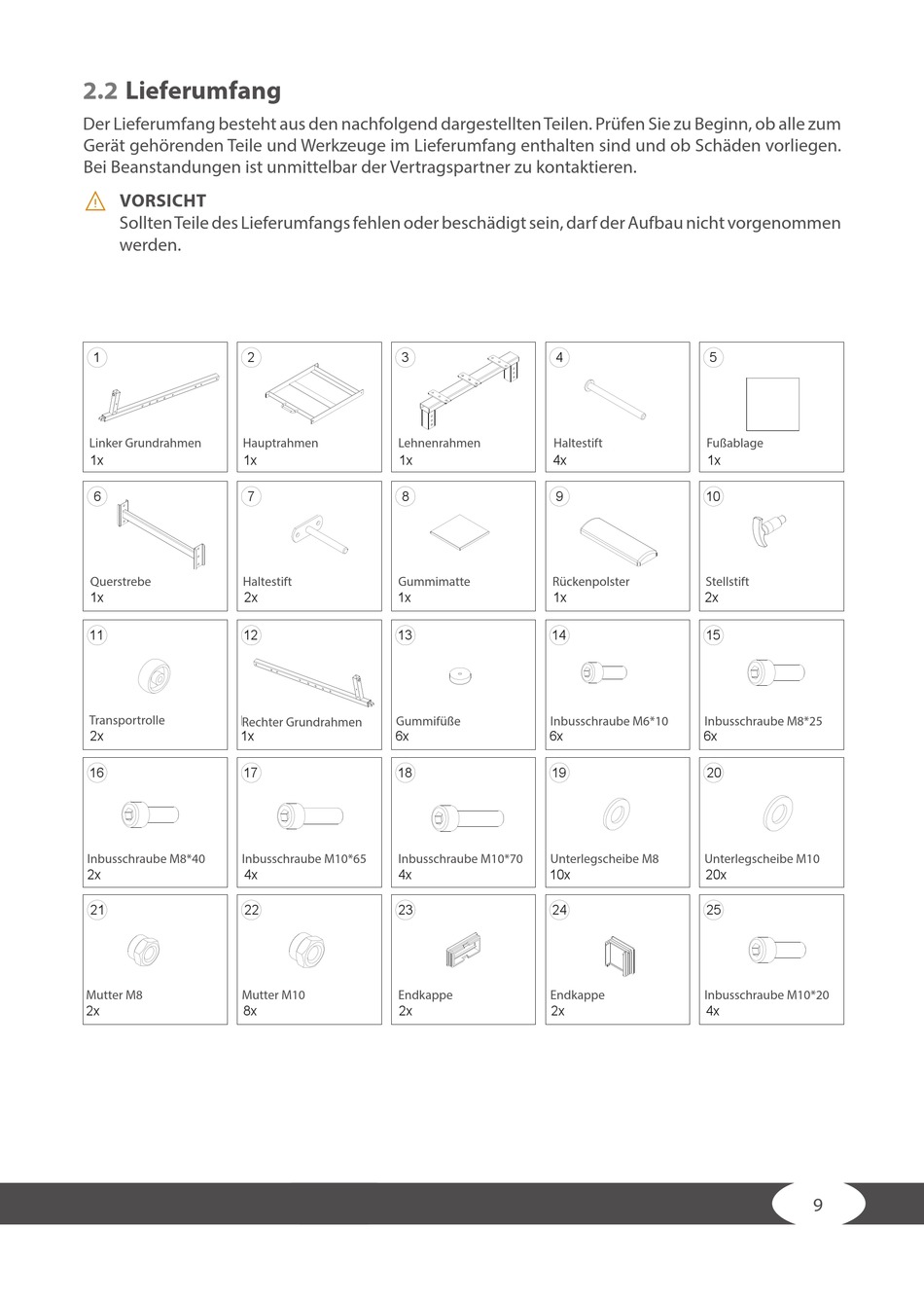

2.2
Lieferumfang
Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen.
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.
VORSICHT
⚠
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen
werden.
1
2
Main Beam
Left Beam
Linker Grundrahmen
Hauptrahmen
1x
1x
6
7
Cross Beam
Tube
Querstrebe
Haltestift
1x
2x
11
12
Transportrolle
Wheel
Right Beam
Rechter Grundrahmen
2x
1x
16
17
Allen Bolt M8*40
Allen Bolt M10*65
Inbusschraube M8*40
Inbusschraube M10*65
2x
4x
21
22
M8 Lock Nut
M10 Lock Nut
Mutter M8
Mutter M10
2x
8x
3
4
Support
Strap Support Tube
Lehnenrahmen
Haltestift
1x
4x
8
9
Square Rubber Pad
Cushion
Gummimatte
Rückenpolster
1x
1x
13
14
Rubber Pad
Allen Bolt M6*10
Gummifüße
Inbusschraube M6*10
6x
6x
18
19
Allen Bolt M10*70
M8 Washer
Inbusschraube M10*70
Unterlegscheibe M8
4x
10x
23
24
Endkappe
Rectangular Plug
Endkappe
Square Plug
2x
2x
5
Board
Fußablage
1x
10
Fast pin
Stellstift
2x
15
Allen Bolt M8*25
Inbusschraube M8*25
6x
20
M10 Washer
Unterlegscheibe M10
20x
25
Inbusschraube M10*20
Allen Bolt M10*20
4x
9
