1.4.1. Aktivierung der Interface-Video-Eingänge (Dip 2-3)
Nur auf die aktivierten Video-Eingänge kann beim Umschalten auf die Video-Quellen
zugegriffen werden. Es wird empfohlen nur die erforderlichen Eingänge zu aktivieren, damit
die deaktivierten Eingänge beim Umschalten ausgelassen werden.
1.4.2. Rückfahrkamera-Einstellungen (Dip 5)
Bei Dip-Schalterstellung OFF schaltet das Interface auf Werk-LVDS Bild einer vorhandenen
Werks-Rückfahrkamera oder Werks-PDC Darstellung solange der Rückwärtsgang eingelegt
ist. Bei Dip-Schalterstellung ON schaltet das Interface auf den Rückfahrkamera-Eingang
„Camera-IN" solange der Rückwärtsgang eingelegt ist.

1.4.3. Aktivierung der Interface-PDC Anzeige (Dip 7)

Dip 7 dient zur Einblendung der Interface-PDC Anzeige als „Bild in Bild" in Verbindung mit
dem Kamerabild. Falls bei manchen Fahrzeugen die PDC Grafik nicht seitlich, sondern nur
mittig versetzt im Display dargestellt wird, ist die Position des PDC Autos nicht einstellbar.
Wenn nötig, die PDC-Funktion über Dip-7 deaktivieren.

1.4.4. Monitorauswahl (Dip 8)

Der Dip-Schalter 8 regelt die monitorspezifischen Bildeinstellungen.
Hinweis: Dip 1, 4 und 6 sind ohne Funktion und müssen auf OFF gestellt werden
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface-
Box durchgeführt werden!
1.5.

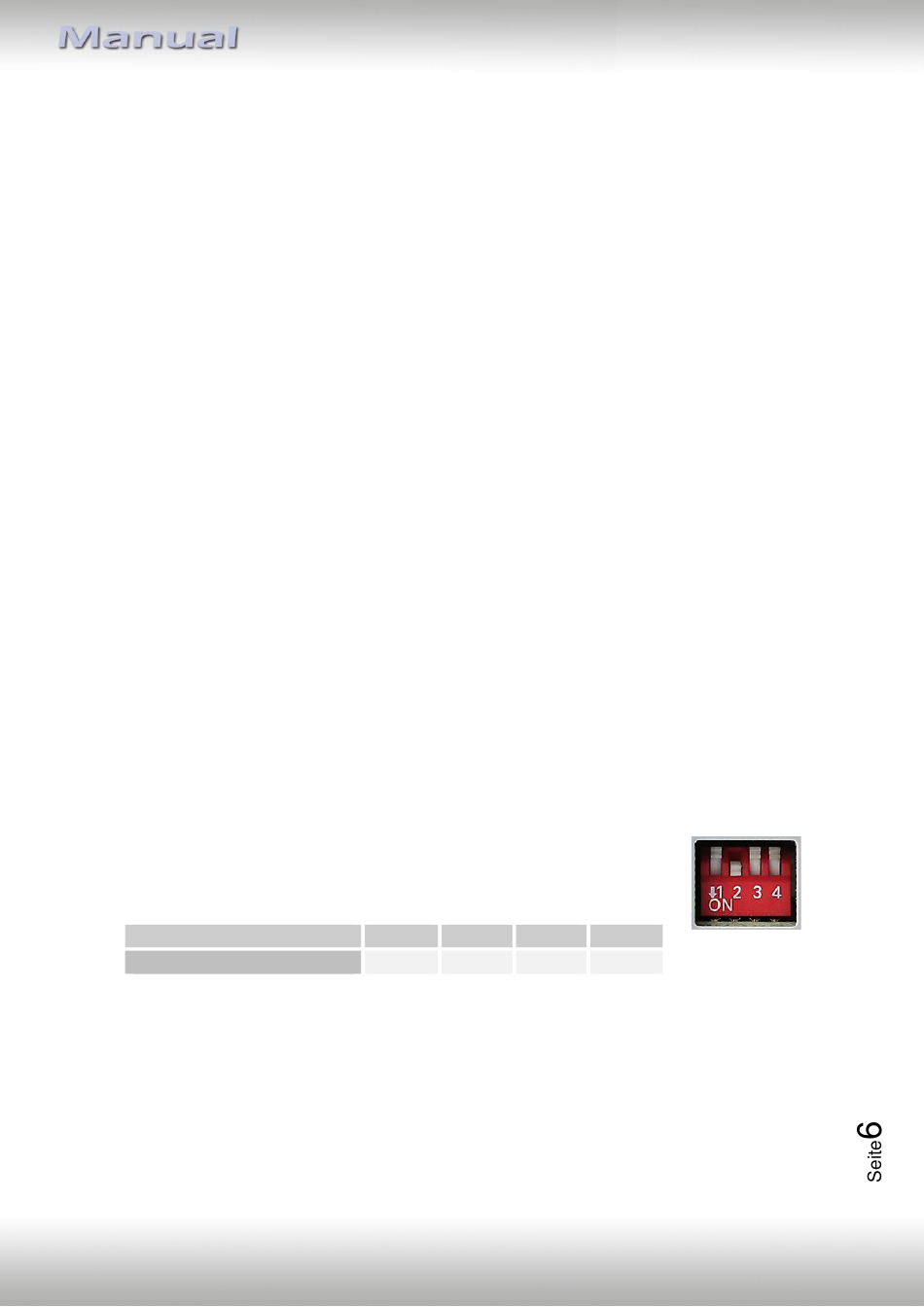

Einstellungen der 4 Dip-Schalter (CAN-Funktion - rot)

Dip Position "unten" ist ON und Position "oben" ist OFF.
Fahrzeuge/Navigation
Alle Fahrzeuge
Version 03.08.2023
Dip 1 Dip 2 Dip 3
OFF OFF OFF
HW CAM(V100)/(V20)
Dip 4
OFF
RL3-CIC
