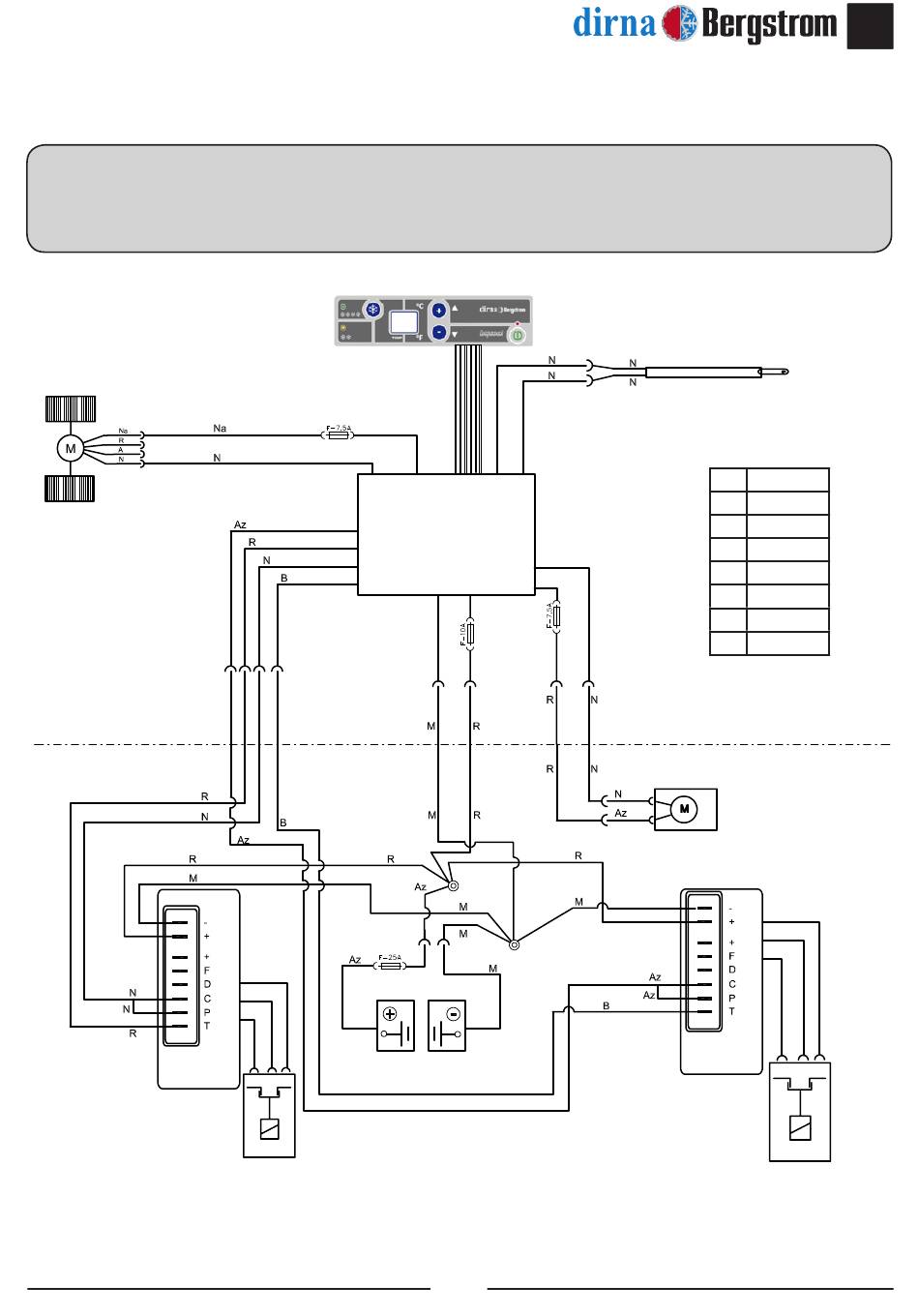

Schaltplan - dirna Bergstrom bycool green COMPACT 1.4 Montageanweisungen

COMPACT
Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall,
schaltet sich das Bedienfeld nicht ein und das Gerät funktioniert nicht.
Doppelradialgebläse
Kompressor
electronisches
modul
2 Kompressor
WICHTIGER HINWEIS!
Elektroniksteuerung
Original-Schuss
57
Abluftsensor
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kondensatorlüfter
Kompressor
electronisches
modul
1 Kompressor
GE ES
®

Schaltplan
