COMPACT
ES

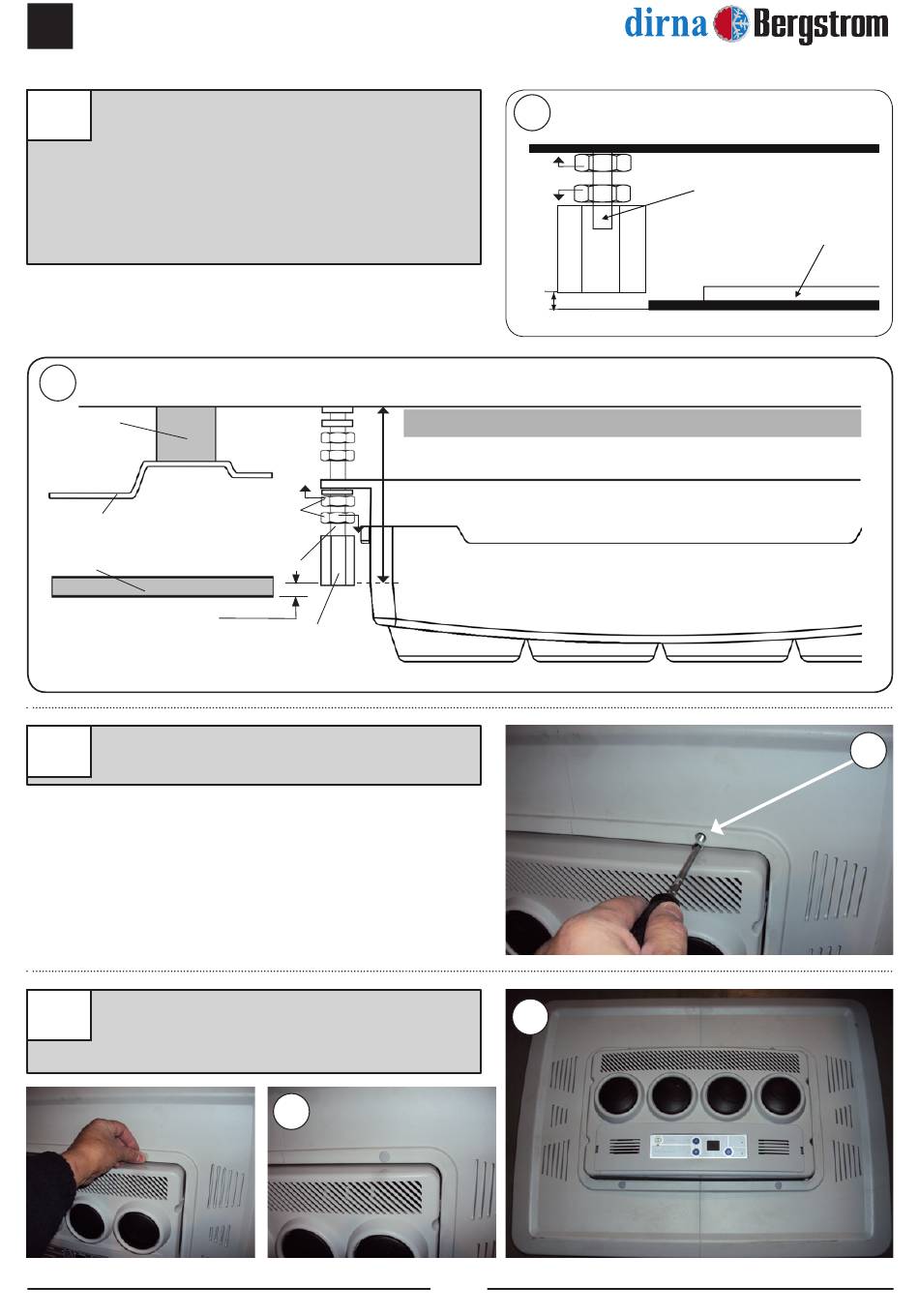

Colocar tuerca M6 (A) tras la tuerca de
15
fijación del panel interior de distribución de
aire en cada espárrago. Colocar exágonos
M6 roscandolo hasta que quede 1 mm por
encima del tapizado. Desenroscar tuercas M6
(A) de este punto hasta que haga tope con los
hexágonos y apretar contra estos.
15
Junta
EPDM
Techo cabina
Espárrago M6
Tapizado
Colocar la consola con (4) tornillos M6/100x15
16
allen.
Cubrir los (4) tornillos M6/100x15 allen con
16a
los embellecedores redondos de M6 de
plástico.
Base
D
(A)
Tuerca M6
1 mm.
Hexágonos M6
16a
15
1 mm
Aprox.
Panel interior de distribución de aire
16a
10
Base Compact
Hexágono M6
(A)
Tapizado
Gomaespuma
®
16
