Schéma Électrique - dirna Bergstrom bycool green COMPACT 1.4 Montageanweisungen

COMPACT
Attention de ne pas inverser les polarités au moment de connecter l'équipement. Si cela se produisait, la
plaque de commande ne s'allumerait pas et l'équipement ne fonctionnerait pas.
Souffleur
centrifuge
Commande
électronique
compresseur
2 Compresseur
AVIS IMPORTANT !
Contrôle
électronique
prise de vue
originale
43

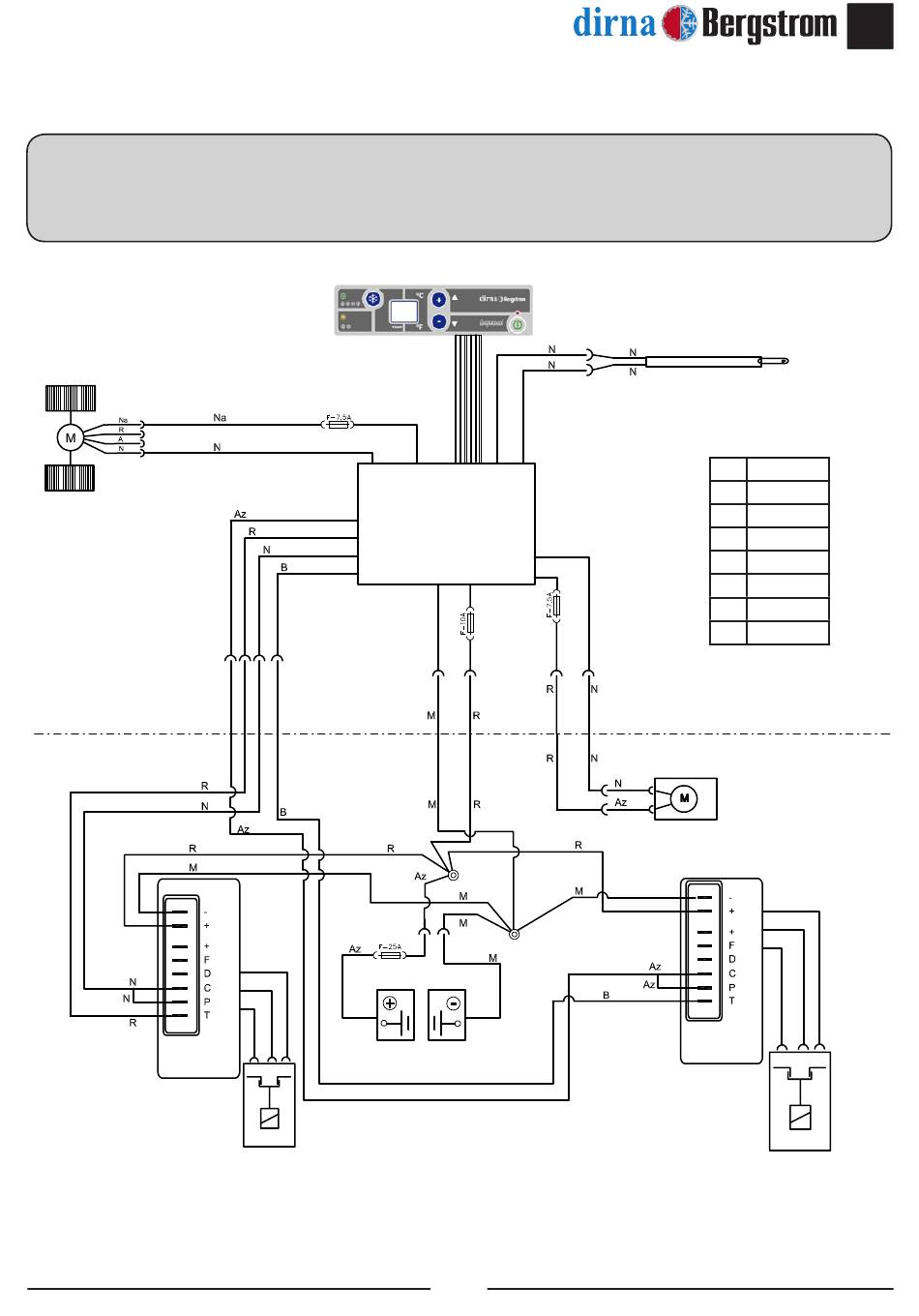

Schéma électrique
Capteur
d'air de retour
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Ventilateur du
condenseur
Commande
électronique
compresseur
1 Compresseur
ES FR
®
