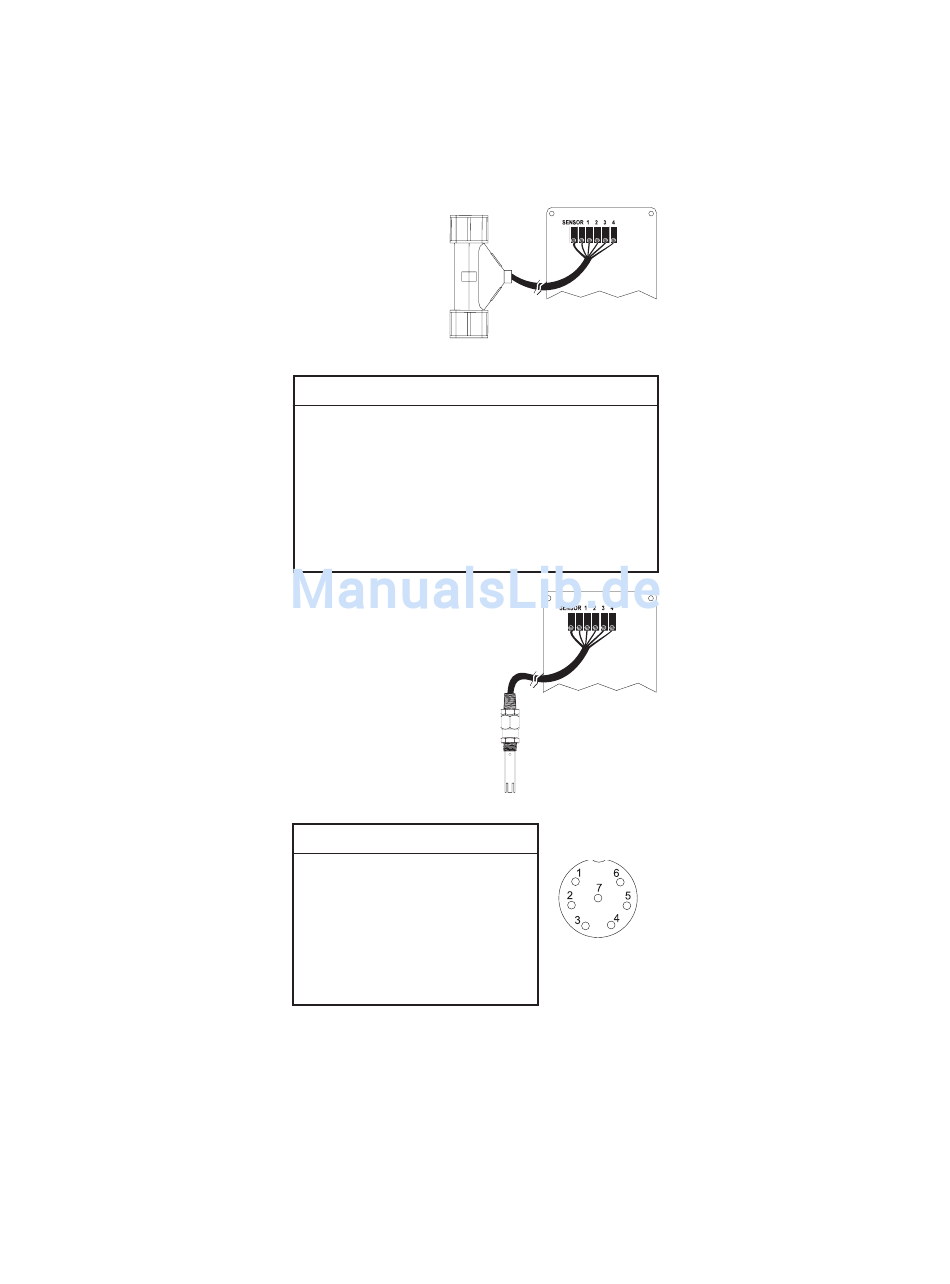

ANSCHLUSS DER LEITFÄHIGKEITSSONDE
Die Anschlüsse für
HI 7635 sind zur
leichten
In-
stallation farblich
gekennzeichnet
und sind wie folgt:
Kabel HI 7635
Schwarz oder Grau
Rot oder Pink
Braun oder Orange
Blau
Weiß
Grün oder Gelb
Die Anschlüsse für
HI 7638 sind wie
folgt:
HI 7638
Transmitter HI8936
Nr.1
Sondenpin 1
Nr.2
Sondenpin 2
Nr.3
Sondenpin 3
Nr.4
Sondenpin 4
Nr.5
NTC
Nr.6
SENSOR
Hinweis: NTC entspricht SENSOR, und beide
sind auf dem Leitfähigkeitstransmitter
HI 8936 mit SENSOR gekennzeichnet.
23
Transmitter HI 8936
NTC
SENSOR
Sondenpin 1
Sondenpin 2
Sondenpin 3
Sondenpin 4
Innenansicht
des Steckers
