Hanna Instruments HI8931A Betriebsanleitung Seite 21

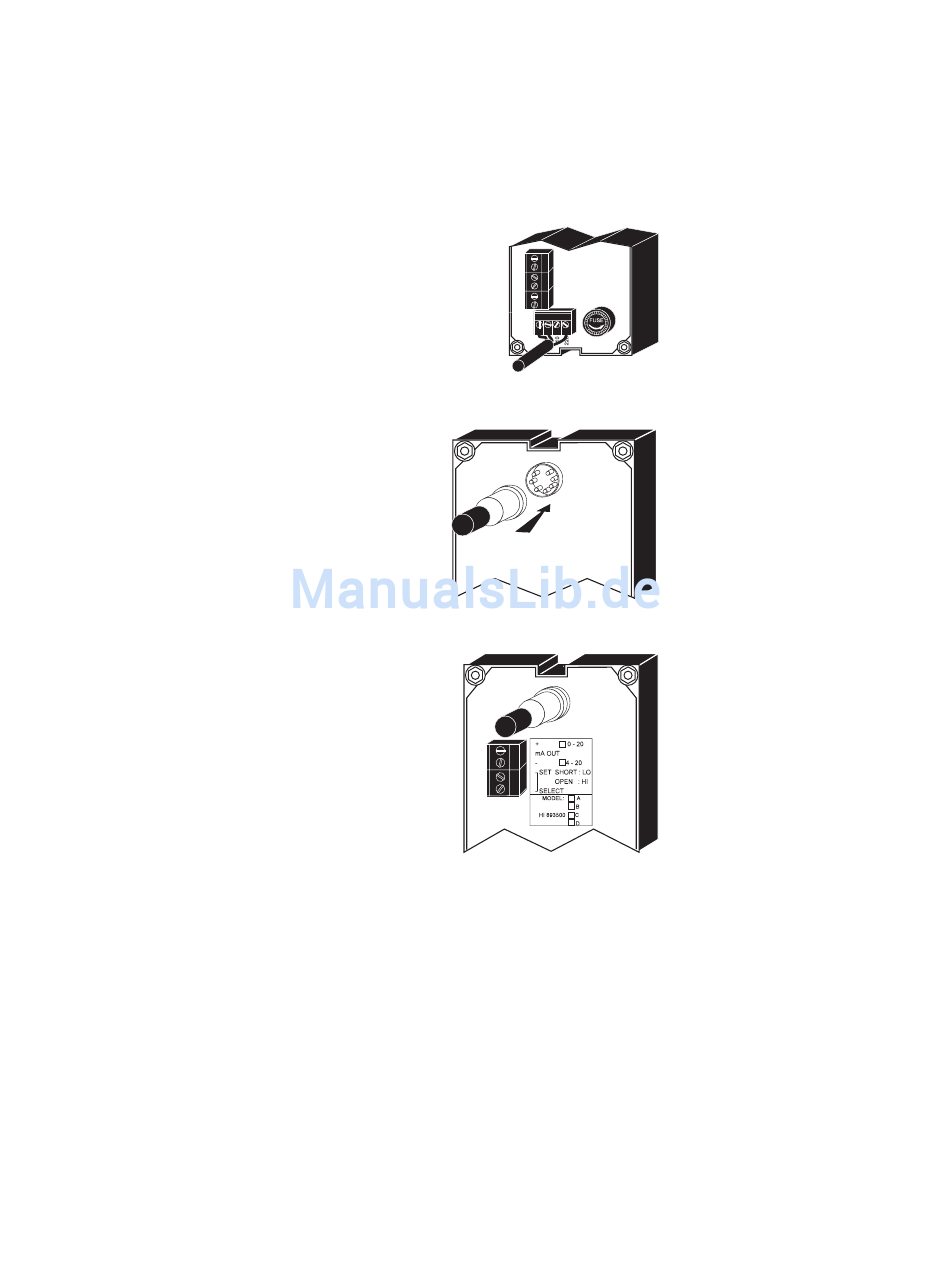

RÜCKSEITIGE ANSCHLÜSSE FÜR HI 943500
• Stromanschlüsse
4-polige Klemmleiste zum
Anschluss eines 3-adrigen
Stromkabels gemäß der
angegebenen Spannung
(115V oder 230V).
• 7-Pin DIN-Buchse
Zum Anschluss der
Leitfähigkeitssonde
HI 7638.
• + mA Out
Beim ersten und
zweiten Pol handelt
es sich um die
Ausgangsanschlüsse
zur Verbindung eines
a n a l o g e n
Aufzeichnungsgerätes.
Der Ausgangsstrom
4 bis 20 mA ist pro-
portional zum
gemessenen Leit-
fähigkeitswert.
• Set Select
Diese Kontakte erlauben die Aktivierung des Set
Contact-Relais, wenn der gemessene Wert niedriger
(geschlossene Kontakte) oder höher (offene
Kontakte) als der eingestellte Sollwert ist. Siehe
auch Seite 27.
