Hanna Instruments HI 8633N Bedienungsanleitung
Tragbare leitfahigkeitsmessgerate mit 4 messbereichen
Verwandte Anleitungen für Hanna Instruments HI 8633N
Inhaltszusammenfassung für Hanna Instruments HI 8633N

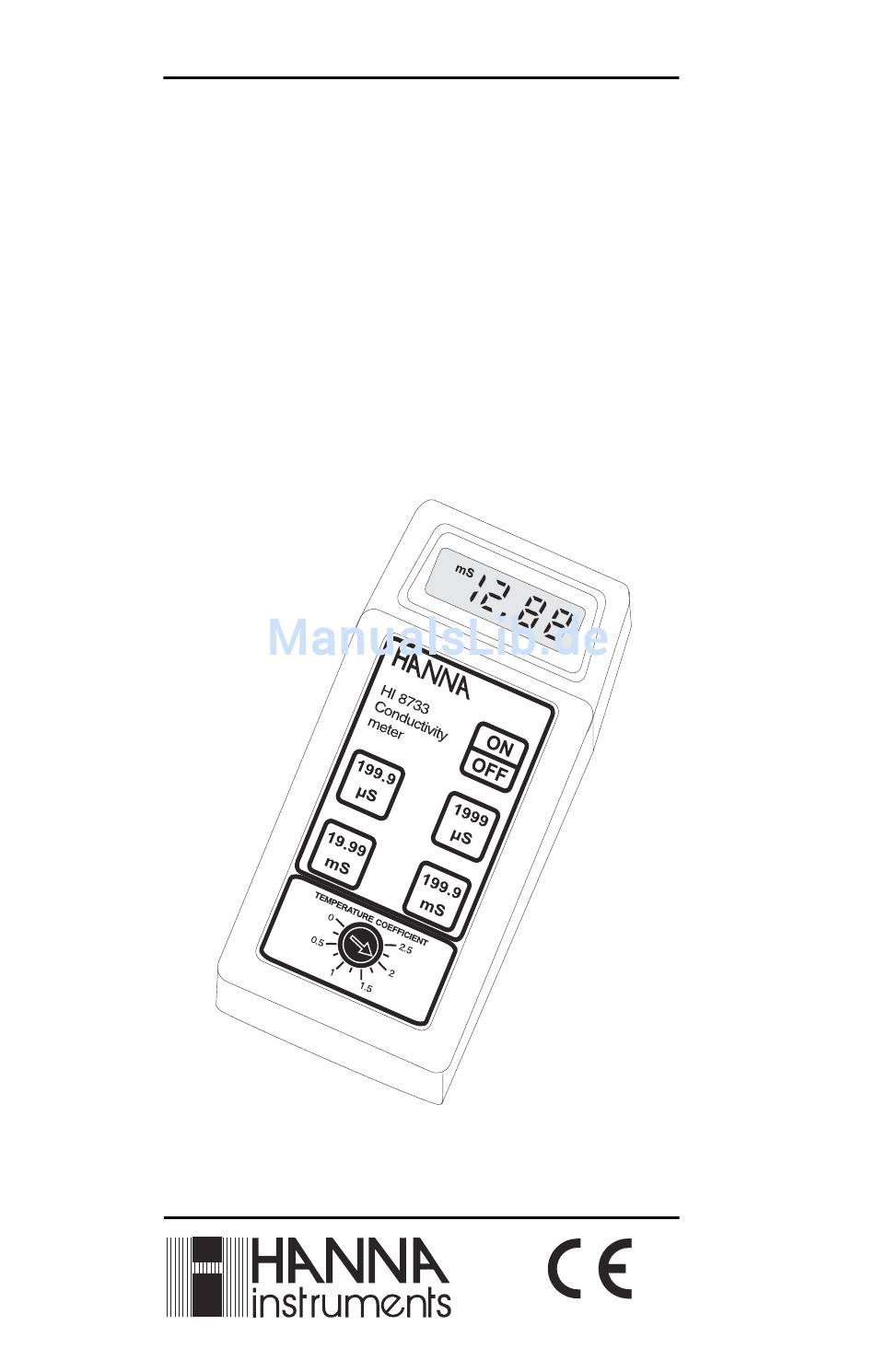

- Seite 1 Bedienungsanleitung HI 8633N HI 8733N- HI 8734N Tragbare Leitfähigkeitsmessgeräte mit 4 Messbereichen ED. 3 06/2004 Seite : 1/19 Diese Messgeräte entsprechen w w w . h a n n a i n s t . c o m den CE-Richtlinien.
-
Seite 2: Inhaltsverzeichnis
Lieber Kunde, Danke, dass Sie sich für ein Produkt von Hanna Instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Messgerät benutzen. Die Anleitung versorgt Sie mit den nötigen Informationen für einen korrekten Betrieb des Gerätes. Außerdem gibt sie Ihnen eine genauere Vorstellung von seiner Vielseitigkeit. -
Seite 3: Eingangsprüfung
EINGANGSPRÜFUNG Nehmen Sie das Gerät aus der Verpackung und überprüfen Sie sorgfältig, ob beim Versand Schäden entstanden sind. Falls ein erkennbarer Schaden vorliegt, benachrichtigen Sie Ihren Händler. Jedes Messgerät wird komplett geliefert mit: - Leitfähigkeitssonde mit 1 m Sondenkabel - Kalibrierlösung - 9 V-Blockbatterie Hinweis: Heben Sie das gesamte Verpackungsmaterial so lange auf, bis Sie sicher sind, dass das Meßgerät... -
Seite 4: Technische Daten Hi 8633
TECHNISCHE DATEN HI 8633 1) LC-Display 2) Wahltaste Leitfähigkeit / Temperatureinstellung 3) 4 Wahltasten der Messbereiche Leitfähigkeit 4) Trimmer Temperatur 5) AN/AUS-Taste Messbereich µS/cm 0,0 bis 199,9 / 0 bis 1999 mS/cm 0,00 bis 19,99 / 0,0 bis 199,9 Auflösung µS/cm 0,1 / 1 mS/cm... -
Seite 5: Technische Daten Hi 8733

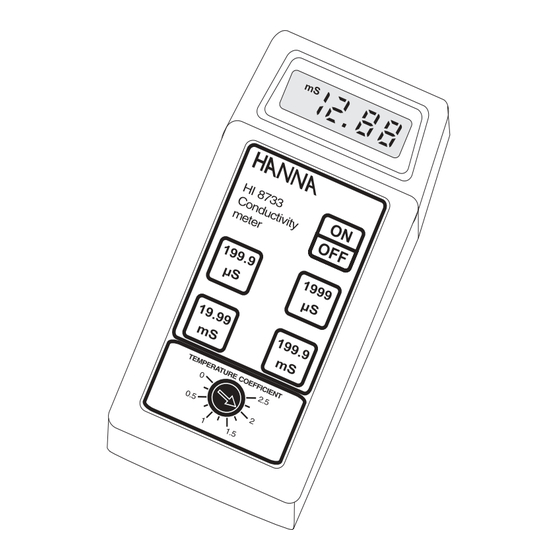

TECHNISCHE DATEN HI 8733 1) LC-Display 2) 4 Wahltasten der Messbereiche Leitfähigkeit 3) Einstelltrimmer Temperaturkompensation (beta- Wert) 4) AN/AUS-Taste Messbereich µS/cm 0,0 bis 199,9 / 0 bis 1999 mS/cm 0,00 bis 19,99 / 0,0 bis 199,9 Auflösung µS/cm 0,1 / 1 mS/cm 0,01 / 0,1 Genauigkeit... -
Seite 6: Technische Daten Hi 8734
TECHNISCHE DATEN HI 8734 1) LC-Display 2) 3 Wahltasten Messbereiche TDS 3) Trimmer Temperatur 4) Wahltaste TDS / Temperatureinstellung 5) AN/AUS-Taste Messbereich mg/l 0,0 bis 199,9 / 0 bis 1999 0,00 to 19,99 Auflösung mg/l 0,1 / 1 0,01 Genauigkeit ±1% des Messbereiches (@ 20°C ) Sondenfehler ausgeschlossen... -
Seite 7: Durchführung Einer Messung
DURCHFÜHRUNG EINER MESSUNG • Setzen Sie zunächst die Batterie unter richtiger Berücksichtifgung der Polarisation in das Messgerät ein. • Schliessen Sie die Messonde an die rückseitige Buchse an. • Stellen Sie sicher, dass Sie die Messgeräte nur im kalibrierten Zustand einsetzen. •... -
Seite 8: Kalibrierung
• Warten Sie bei einem Messung stets bis sich der Messwert stabilisiert hat. • Nach Beendigung der Messerie schalten Sie das Messgerät aus und reinigen und trocknen Sie die Warten Sie ein paar Minuten, bis sich der Temperatursensor im thermischen Gleichgewicht mit der Testlösung befindet, bevor Sie Messwerte aufnehmen. - Seite 9 • Schalten Sie das Messgerät an und wählen Einstellmodus Temperatur mittels der Taste COND/ TEMP (HI 8633) oder TDS/ COND. TEMP (HI 8734) aus. TEMP. TEMP. • Stellen Referenzthermometer gemessene Temperatur (z.B. 18 °C) am Leitfähigkeitsmessgerät ein. TEMPERATURE • Schalten Sie nun mittels der COND/TEMP-Taste (oder TDS/TEMP-Taste) wieder in den Messmodus Leitfähigkeit zurück.
- Seite 10 • In der Regel wird in EUROPA auf eine Referenztemperatur °C temperaturkompensiert. Möchten Sie jedoch auf eine andere Referenztemperatur (z.B. °C) kompensieren, stellen Sie den Tabellenwert bei 20°C (hier dann 11,67 mS/cm) ein. ACHTUNG !!! Nun sind alle nachfolgenden Messungen auf die Referenztemperatur 20°C bezogen.
- Seite 11 • Stellen Sie nun mittels dem im Batteriefach vorhanden Kalibriertrimmer Referenztemperatur (25°C) angegeben Leitwert 12880 µS/cm = 12.88 mS/cm für HI 8733 ein. • In der Regel wird in EUROPA auf eine Referenztemperatur °C temperaturkompensiert. Möchten Sie jedoch auf eine andere Referenztemperatur (z.B.
-
Seite 12: Leitfähigkeits-/Temperaturtabelle
LEITFÄHIGKEITS-/ TEMPERATURTABELLE Die Leitfähigkeit einer wässrigen Lösung ist ein Maß für seine Fähigkeit, durch Bewegung von Ionen einen elektrischen Strom zu transportieren. Die Leitfähigkeit steigt mit steigender Temperatur stetig an. Dies wird beeinflußt durch Typ und Anzahl der Ionen in der Lösung und durch die Viskosität der Lösung selbst. -
Seite 13: Tds-/Temperaturtabelle
TDS- TEMPERATURTABELLE °C °F HI 7032 HI 7036 mg/L (ppm) (ppt) 6.82 7.88 8.99 1122 10.10 60.8 1148 10.33 62.6 1173 10.56 64.4 1200 10.78 66.2 1224 11.01 1251 11.24 69.8 1277 11.47 71.6 1303 11.71 73.4 1329 11.94 75.2 1358 12.18 2 5 2 5 2 5 2 5 2 5... -
Seite 14: Ermittlung Des Temperaturkoeffizienten
ERMITTLUNG DES TEMPERATURKOEFFIZIENTEN (HI 8733) Stark saure oder alkalische Messflüssigkeiten können einen °C abweichenden Temperaturkoeffizienten haben. Nachfolgend wird Ihnen erläutert wie man den richtigen Temperaturkoeffizienten ermittelt: • Tauchen Sie die Sonde in die Lösung in die Messlösung ein und stellen Sie einen Temperaturkoeffizienten von "0.0%"... -
Seite 15: Reinigung Und Sondenpflege
REINIGUNG UND SONDENPFLEGE Spülen Sie die Sonde nach einer Reihe von Messungen Leitungswasser Falls eine gründlichere Reinigung erforderlich ist, entfernen Sie die PVC-Hülse, und rei- nigen Sie die Sonde mit einem Tuch oder abriebfesten Spülmittel. Wenn Sie die Hülse wieder über die Sonde stülpen, achten Sie darauf, dass Sie die Hülse richtig mit den... -
Seite 16: Batteriewechsel
BATTERIEWECHSEL in blinkender Dezimalpunkt im Display weist auf einen Batteriewechsel hin. Öffnen Sie den rückseitigen Batteriedeckel (3 Schrauben). Tauschen Sie die Batterie unter Berücksichtigung der richtigen Polarisation aus. Entsorgen Sie die alte Batterie. -
Seite 17: Zubehör
ZUBEHÖR KALIBRIERLÖSUNGEN LEITFÄHIGKEIT UND TDS HI 7030L 12880 µS/cm, 460 ml HI 7030M 12880 µS/cm, 230 ml HI 7031L 1413 µS/cm, 460 ml HI 7031M 1413 µS/cm, 230 ml HI 7033L 84 µS/cm, 460 ml HI 7033M 84 µS/cm, 230 ml HI 7034L 80000 µS/cm, 460 ml HI 7034M... -
Seite 18: Garantie
Sie über die anfallenden Kosten informiert. Alle Rechte sind vorbehalten. Vervielfältigung als Ganzes oder in Teilen ohne schriftliche Einverständniserklärung des Besitzers des Urheberrechts ist untersagt. HANNA Instruments behält sich das Recht auf technische Modifikation der Messgeräte ohne vorherige Ankündigung vor... -
Seite 19: Ce-Konformitätserklärung
CE-KONFORMITÄTSERKLÄRUNG Empfehlungen für Benutzer Bevor Sie diese Produkte benutzen, stellen Sie sicher, daß sie vollständig für die Umgebung geeignet sind, in der sie benutzt werden sollen. Der Betrieb dieser Geräte in Wohngebieten könnte zu nichtannehmbaren Interferenzen mit Radio- und TV-Geräten führen, weshalb der Benutzer alles Nötige veranlassen muß, um diese Interferenzen auszugleichen.
