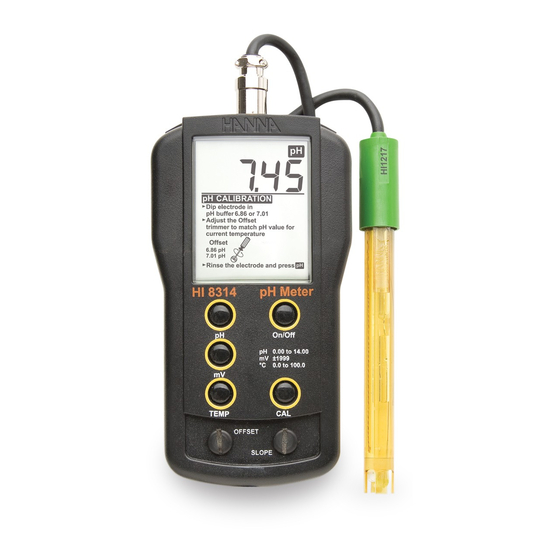

- Seite 1 Bedienungsanleitung HI 8314 Tragbares pH/mV/°C Meßgerät Hanna Instruments Switzerland AG Wassergrabe 14 6210 Sursee Tel. +41 925 66 46 info@hannainst.ch...
-
Seite 2: Garantie
Nach Ablauf der Garantiezeit gehen Reparaturen zu Lasten des Kunden. ACHTUNG! Um dem jeweils neuesten Stand technischer Erkenntnisse gerecht zu werden, behalten wir uns das Recht auf Modifikation unserer Geräte in Bezug auf Konstruktion und Design ohne Ankündigung vor. Bedienungsanleitung HI 8314 - Seite 2... -
Seite 3: Inhaltsverzeichnis
2.1. Gerätebeschreibung ..............5 2.2. Bedienungselemente ..............5 2.2. Elektrodenanschluß/ Batteriefach ..............6 3. Kalibrierverfahren ..............6 4. Elektrodeninstandhaltung ..............8 5. Messung mit Redoxelektroden ..............9 6. Temperatur-Kalibrierung ..............11 7. Zubehör ..............12 8. Weitere HANNA Produkte ..............13 9. Graphische Darstellung ..............14 Bedienungsanleitung HI 8314 - Seite 3... -
Seite 4: Technische Daten
Betriebs- 0 % - 50 % Feuchtigkeit max. 95 % bedingungen Stromversorgung 9 V-Batterie für 50 Betriebsstunden 185 x 83 x 46 mm (LxBxH) Abmessungen komplett mit Elektrode und Gewicht Temperaturfühler ca. 570 g Bedienungsanleitung HI 8314 - Seite 4... -
Seite 5: Gerätebeschreibung/ Bedienungselemente
2. Gerätebeschreibung / Bedienungselemente 2.1. Gerätebeschreibung HI 8314 pH-Handmeßgerät ist ein sehr einfach zu bedienendes tragbares pH/mV/°C- Meßgerät. Die handliche Funktionenwahl über spritzwassergeschützte Drucktasten und die automatische Temperaturkompensation gestatten eine schnelle, verlässliche Kalibrierung und Messung. Das Display zeigt wahlweise den pH-Wert, das Redoxpotential oder die Temperatur der Meßlösung an. -
Seite 6: Batteriefach
Wert stabil ist und notieren Sie ihn (in unserem Bsp. 25°C). - Geben Sie Elektrode und Temperaturfühler in die pH 7.01 Pufferlösung. - Drücken Sie die pH-Taste. Das Gerät befindet sich jetzt in der Betriebsart pH. Bedienungsanleitung HI 8314 - Seite 6... -
Seite 7: Elektrodeninstandhaltung
6.84 6.99 9.92 4.04 6.84 6.98 9.88 4.05 6.83 6.98 9.85 4.06 6.83 6.98 9.82 4.07 6.84 6.98 9.79 4.09 6.84 6.98 9.77 4.11 6.85 6.99 9.76 4.12 6.85 6.99 9.75 Tab.1 4. Elektrodeninstandhaltung Bedienungsanleitung HI 8314 - Seite 7... - Seite 8 Achtung! Verwenden Sie zur Aufbewahrung von Einstabmeßketten kein destilliertes Wasser, da dies auf Dauer den Glaskörper schädigen kann. Mit dem HI 8314 haben Sie unter anderem die Möglichkeit, die Elektrode oder das Meßgerät auf mögliche Fehler hin zu untersuchen. Schalten Sie dazu das Meßgerät in den Betriebszustand "mV".
-
Seite 9: Messung Mit Redoxelektroden
Phänomen wird der Oberflächenrauhigkeit der Elektrode zugeschrieben. Für eine korrekte REDOX-Potentialmessung müssen daher folgende Bedingungen eingehalten werden: - Die Elektrodenoberfläche muß sauber und glatt sein. - Die Elektrodenoberfläche muß einer von oxidierender oder reduzierender Wirkung der Lösung abhängigen Vorbehandlung unterzogen werden. Bedienungsanleitung HI 8314 - Seite 9... - Seite 10 Elektrode nach diesem Funktionstest mit Wasser zu spülen und vor der Messung die oxidierende oder reduzierende Vorbehandlung durchzuführen. Nach dem Gebrauch ist die Elektrode feucht zu halten und ohne mechanische Spannung zu lagern. Bedienungsanleitung HI 8314 - Seite 10...
-
Seite 11: Temperatur-Kalibrierung
Achtung! Bitte stellen Sie sicher, daß Sie sich vor Öffnen der Bodenplatte von elektrostatischen Aufladungen befreit haben. Bitte berühren Sie mit dem Schraubenzieher keine Lötstellen und vermeiden Sie unnötigen Kontakt mit den Bestandteilen der Platine. Bedienungsanleitung HI 8314 - Seite 11... -
Seite 12: Zubehör
460 ml Reinigungslösung für Eiweiß HI 7074 L 460 ml Reinigungslösung für anorganische Stoffe HI 76405 Elektrodenhalter mit Stahlplatte HI 8314 KIT Transportkoffer, inklusive zwei Pufferlösungen, Schraubenzieher, 9 V Batterie BORG Kunstledertasche für HI 8314 Bedienungsanleitung HI 8314 - Seite 12... -
Seite 13: Weitere Hanna Produkte
8. Weitere Produkte Tester (pH, µS, REDOX, °C) • pH- und REDOX-Elektroden • Leitfähigkeitsmeßgeräte • Temperaturmeßgeräte • Sauerstoffmeßgeräte • Hygrometer • Magnetrührer • Dosierpumpen • Chemische Testkits • Bedienungsanleitung HI 8314 - Seite 13... -
Seite 14: Graphische Darstellung
Betriebsart pH °C-Taste für die Betriebsart Temperatur SLOPE-Trimmer zur Steilheitskalibrierung pH-Symbol mV-Symbol °C-Symbol Meßwertanzeige Zusätzlicher Dezimalpunkt - blinkt bei schwacher Batterie Elektrodenkabel Nachfüllöffnung (nur für nachfüllbare Elektroden) Referenzelektrode Glaskugel aus ionensensitivem Glas Bedienungsanleitung HI 8314 - Seite 14... - Seite 15 Hanna Instruments Switzerland AG Wassergrabe 14 6210 Sursee Tel.: +41 925 66 46 info@hannainst.ch Bedienungsanleitung HI 8314 - Seite 15...
