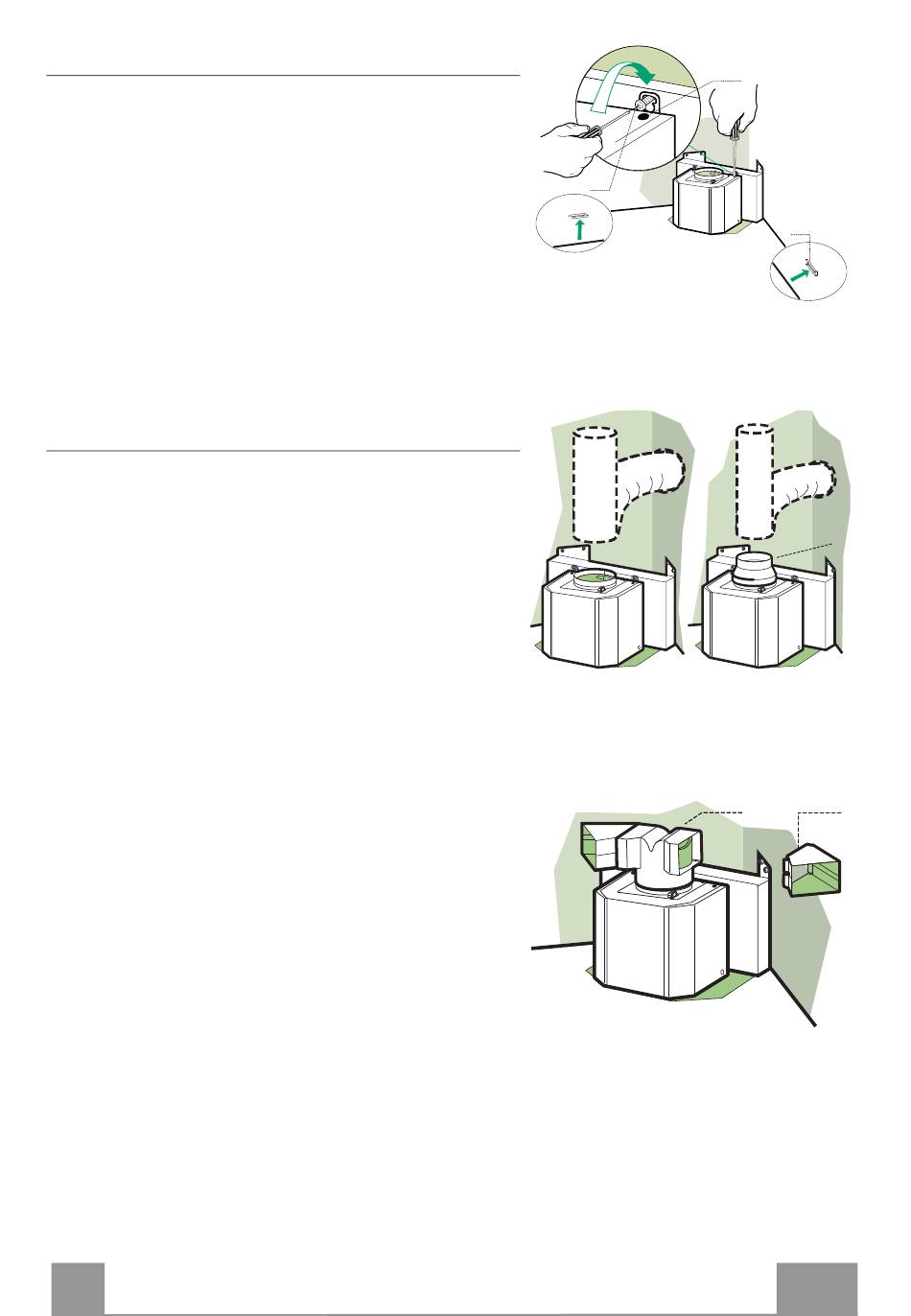

Tvaika nosūcēja pārsega uzstādīšana
• Pirms tvaika nosūcēja pārsega uzkāršanas bloķēt 2
skrūves Vr, kas atrodas pie tvaika nosūcēja pārsega
savienošanas punktiem.
• Uzkārt tvaika nosūcēja pārsegu uz skrūvēm 12r, rū-
pējoties, lai drošības kronšteini 7.5, kas nostiprināti
pie sienas, ieietu nodrošinātajos sānu korpusos.
• Pievilkt atbalsta skrūves 12r, kamēr tās nenobloķē-
jas.
• Noregulēt skrūves Vr līdz tvaika nosūcēja pārsega
līmenim.
CAURUĻVADU VERSIJAS IZPLŪDES SISTĒMA
Uzstādot cauruļvada versiju, pievienojiet nosūcēju
dūmvadam, izmantojot elastīgu vai cietu cauruli ø 150
vai 120 mm, izvēli atstājiet uzstādītāja ziņā.
• Lai uzstādītu ø 120 mm gaisa izplūdes savienojumu,
ievietojiet samazinātāja uzmavu 9 tvaika nosūcēja
korpusa izvadē.
• Fiksējiet cauruli ar atbilstošām caurules skavām (nav
ietverti).
• Izņemt iespējamos aktivētās ogles filtrus.
GAISA IZPLŪDES IERĪCES RECIRKULĀCIJAS VERSIJA
• Uzbīdīt uzstādīšanas savienojumu 15 uz tvaika
nosūcēja korpusa izvades.
• Ievietojiet savienojuma pagarinājuma detaļas no
sāniem 14.1 savienojumā 15.
• Pārliecinieties, ka izplūdes detaļu 14.1 izplūde ir
horizontāli un vertikāli salāgota ar dūmeņa izplūdēm.
Ja tas nenotiek,
savienojuma pagarinājuma detaļas 14.1 virzienu un
pēc tam vēlreiz samontējot, kā aprakstīts iepriekš.
• Pārliecinieties, ka aktivētās ogles filtri ir uzstādīti.
