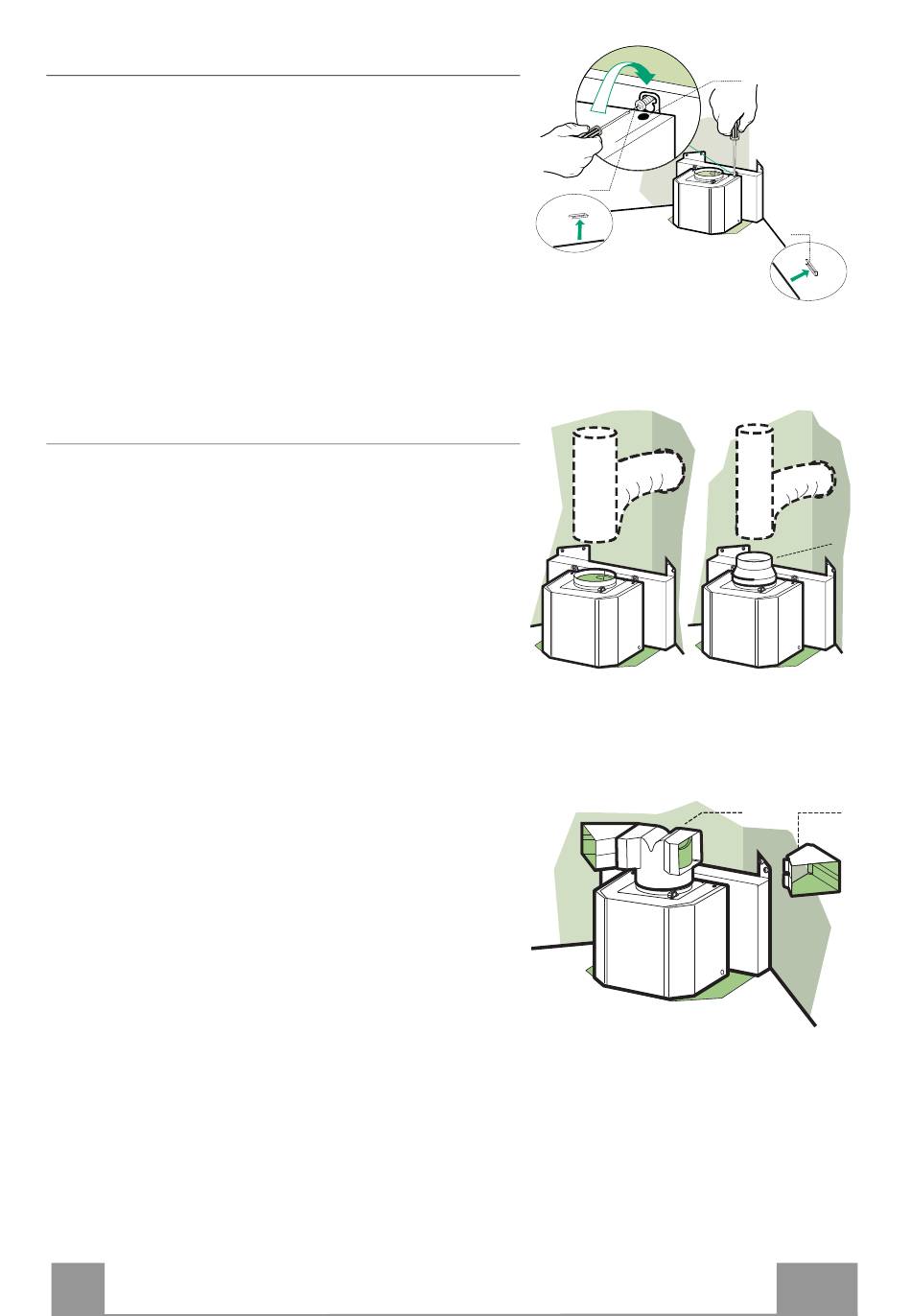

Montering av köksfläktsstomme
• Innan du hakar fast köksfläktsstommen, skruva åt de
två skruvarna
köksfläktsstommens fasthakningspunkter.
• Haka fast köksfläktsstommen på skruvarna 12r. Se
till att säkerhetsvinklarna 7.5 som är fästa i väggen
hamnar i de avpassade sätena i sidorna.
• Skruva slutligen fast stödskruvarna 12r.
• Skruva på skruvarna
köksfläktsstommen.
ANSLUTNING AV VERSION MED FRÅNLUFTKANAL
Vid installation av versionen med frånluftkanal, anslut
köksfläkten till skorstenen med slang eller rör, ø 150
eller 120 mm. Installatören kan fritt välja mellan de
båda dimensionerna.
• För att installera en frånluftkanal ø 120 mm, sätt en
reducerfläns 9 på köksfläktens luftutsläpp.
• Fixera röret med hjälp av lämpliga rörklämmor (med-
följer ej).
• Ta bort eventuella filter med aktivt kol.
LUFTUTSLÄPP FILTRERANDE VERSION
• Tryck på anslutningen 15 på utgången av köksfläkts-
stommen.
• Sätt i anslutningsförlängningarna 14.1 på sidorna av
anslutningen 15.
• Se till att utgången av anslutningsförlängningarna
14.1 är i överensstämmelse med skorstensöppningar-
na såväl horisontellt som vertikalt. Om så inte skulle
vara fallet rätta till läget vänd anslutningsförläng-
ningarna 14.1 i motsatt riktning och montera delarna
på nytt såsom tidigare beskrivits.
• Se till att luktfiltret med aktivt kol är isatt.
SE
Vr som är
Vr för
Anslutningar
placerade i
att nivellera
Vr
12r
ø 150
15
7.5
ø 120
9
14.1
