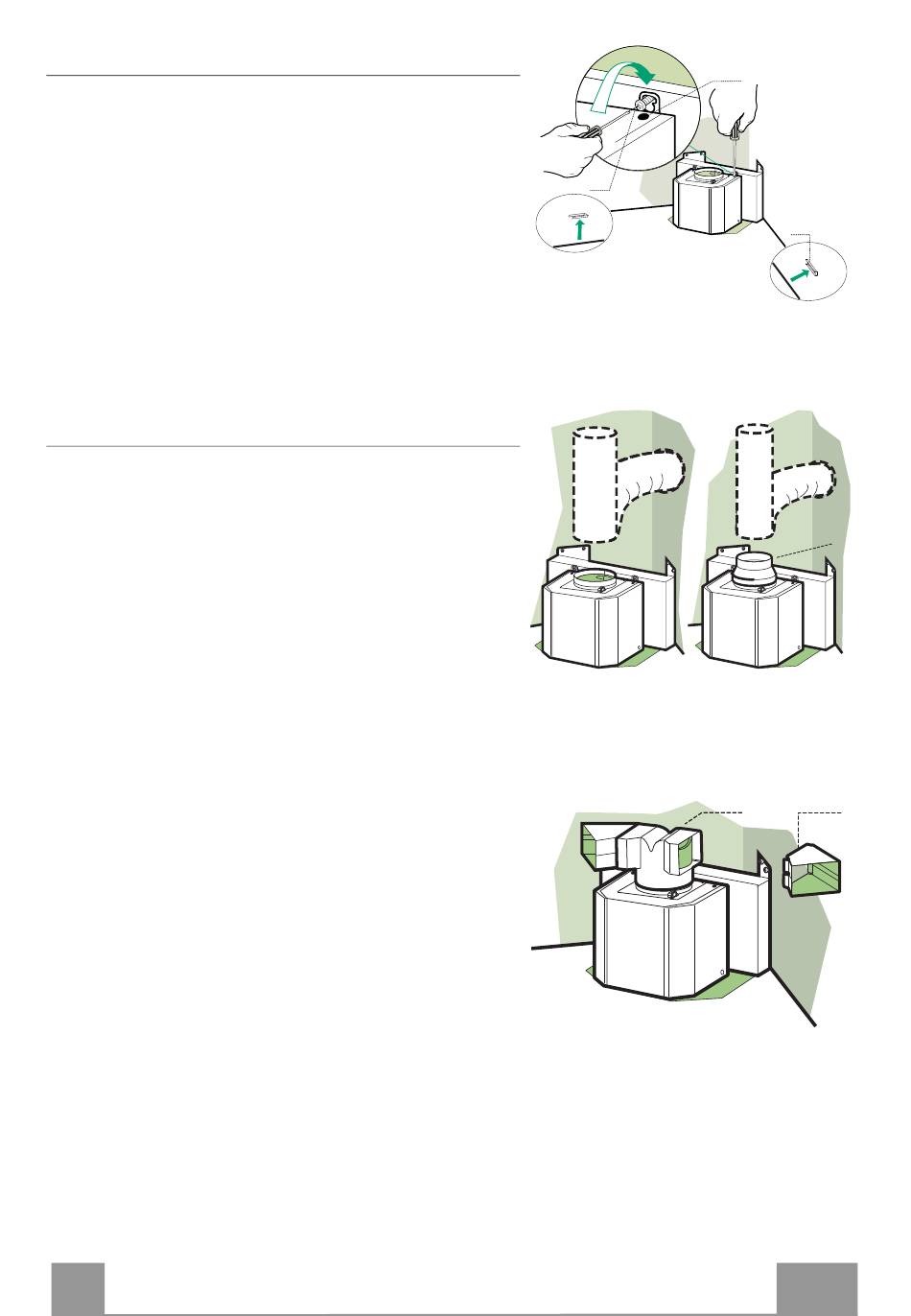

Pliidikummi katte paigaldamine
• Enne pliidikummi katte riputamist lukustage 2
pliidikummi katte ühenduspunktides asuvat kruvi Vr.
• Riputage pliidikummi kate kruvidele 12r, hoolitsedes
selle eest, et seinale kinnitatud ohutusklambrid 7.5
läheks selleks olemas olevatesse külgkorpustesse.
• Pingutage tugikruvid 12r kuni nende lukustumiseni.
• Reguleerige kruvid Vr pliidikummi katte loodi
seadmiseks.
TORUSTIKUGA VERSIOONI ÕHUIMUSÜSTEEM
Torustikuga versiooni paigaldamisel ühendage pliidi-
kumm korstnaga painduva või jäiga ø 150 või 120 mm
toru abil, selle valik jääb paigaldajale.
• ø 120 mm õhuimuühenduse paigaldamiseks sisestage
pliidikummi korpuse väljundile siirdmikäärik 9.
• Kinnitage toru kohale piisava hulga toruklambrite
abil (ei ole kaasas).
• Eemaldage võimalikud söefiltrid.
RETSIRKULATSIOONIGA VERSIOONI ÕHUVÄLJUND
• Suruge ühendus 15 pliidikummi korpuse väljundile.
• Asetage ühenduse pikenduse tükid 14.1 külgsuunas
ühendusse 15.
• Veenduge, et pikendustükkide 14.1 väljund on hori-
sontaalselt ja vertikaalselt joondatud korstna väljun-
ditega. Vastasel juhul reguleerige asendit ühenduse
pikendustükkide 14.1 ümber pööramise teel ning see-
järel koostage uuesti eelpoolkirjeldatud viisil.
• Kindlustage, et aktiivsöefiltrid oleks paigaldatud.
EE
Ühendused
Vr
12r
ø 150
15
7.5
ø 120
9
14.1
