ΕΓΚΑΤΑΣΤΑΣΗ
Διάτρηση τοίχου και στερέωση στηριγμάτων
12r
11
12a

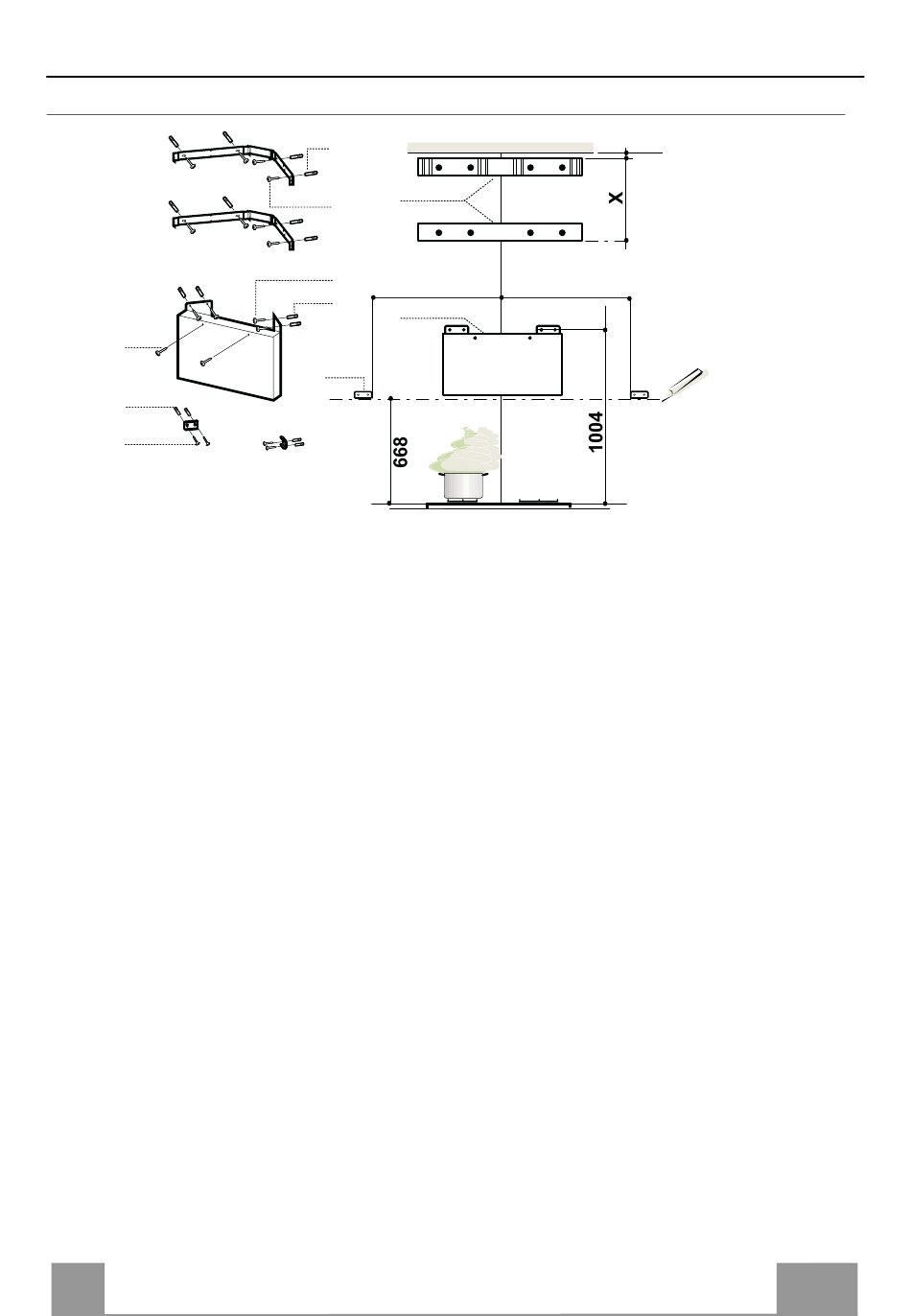

Χαράξτε στον τοίχο:
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από
το ανώτερο σημείο.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο
στήριγμα (X = ύψος πάνω καμινάδας του εξοπλισμού).
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε τη βάση σύνδεσης απορροφητήρα όπως στην εικ. 7.1 σε απόσταση 1004 mm
πάνω από την επιφάνεια των εστιών, ελέγχοντας την ίση απόσταση των οπών για τη στερέ-
ωση από τη γωνία του τοίχου.
• Σημειώστε τα κέντρα των οπών της βάσης.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Χαράξτε στον τοίχο μια οριζόντια γραμμή σε: 668 mm πάνω από την επιφάνεια των εστιών.
• Στηρίξτε όπως στην εικόνα τα στηρίγματα ασφαλείας 7.5 στην οριζόντια γραμμή αναφοράς
σε απόσταση 908 mm από τη γωνία του τοίχου και ελέγξτε το αλφάδιασμα.
• Σημειώστε τα κέντρα των οπών των στηριγμάτων ασφαλείας.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Στερεώστε τα στηρίγματα και τη βάση, χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξο-
πλισμού.
• Βιδώστε 2 βίδες 12r (4,2 x 12,7) του εξοπλισμού στις οπές για τη στερέωση του σώματος
του απορροφητήρα, που βρίσκονται στην εμπρόσθια πλάκα της βάσης σύνδεσης απορροφη-
τήρα, αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της βίδας.
