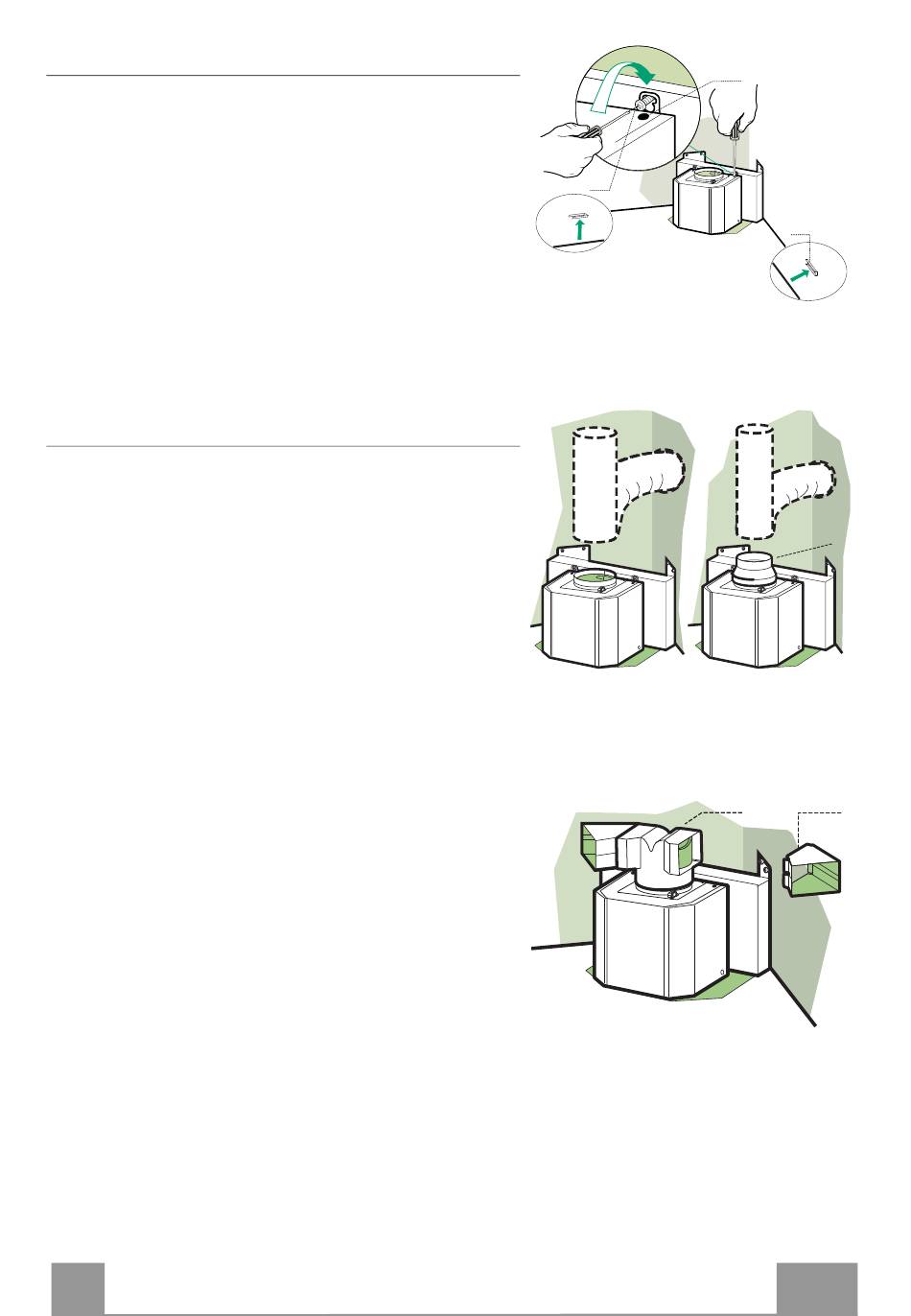

Montering av kjøkkenviftens hoveddel
• Før du hekter på kjøkkenviftens hoveddel må du
stramme de to skruene Vr som er plasserte i
hektepunktene til kjøkkenviftens hoveddel.
• Hekt kjøkkenviftens hoveddel på skruene 12r. Pass
på at festevinklene 7.5 som er festet til veggen,
passer inn i sidesporene.
• Fest støtteskruene 12r ordentlig.
• Skru på skruene Vr for å nivellere kjøkkenviftens
hoveddel.
LUFTUTLØP, UTSUGNINGSVERSJON
Når du skal installere en kjøkkenvifte i utsugningsver-
sjon må du kople kjøkkenviften til utløpsrørene med et
hardt eller fleksibelt rør med en diameter på 150 eller
120 mm. Installatøren kan velge hvilket rør som er mest
egnet.
• Dersom du bruker et rør med en diameter på 120 mm
til tilkoplingen må du føre reduksjonsflensen 9 inn på
utløpet til kjøkkenviftens hoveddel.
• Fest røret med egnede slangeklemmer. Disse delene
følger ikke med kullfilter.
LUFTUTLØP FOR FILTRERINGSVERSJON
• Trykk koplingen 15 inn på utløpet fra kjøkkenviftens
hoveddel.
• Før forlengelsesledningene for koplingen 14.1 inn på
koplingen 15 fra siden.
• Forsikre deg om at åpningene til forlengelsesledning-
ene for koplingen 14.1 passer inn i åpningene til
røkrøret både horisontalt og vertikalt. Dersom åp-
ningene ikke passer inn, må du justere posisjonen ved
å bytte om forlengelsesledningene for koplingen
14.1, og så montere igjen delene som beskrevet tidli-
gere.
• Kontroller at det aktive kullfilteret er montert.
