Anschluss - Bildsignalleitung - Navlinkz Rl4-Mm-R Bedienungsanleitung

2.3.

Anschluss - Bildsignalleitung

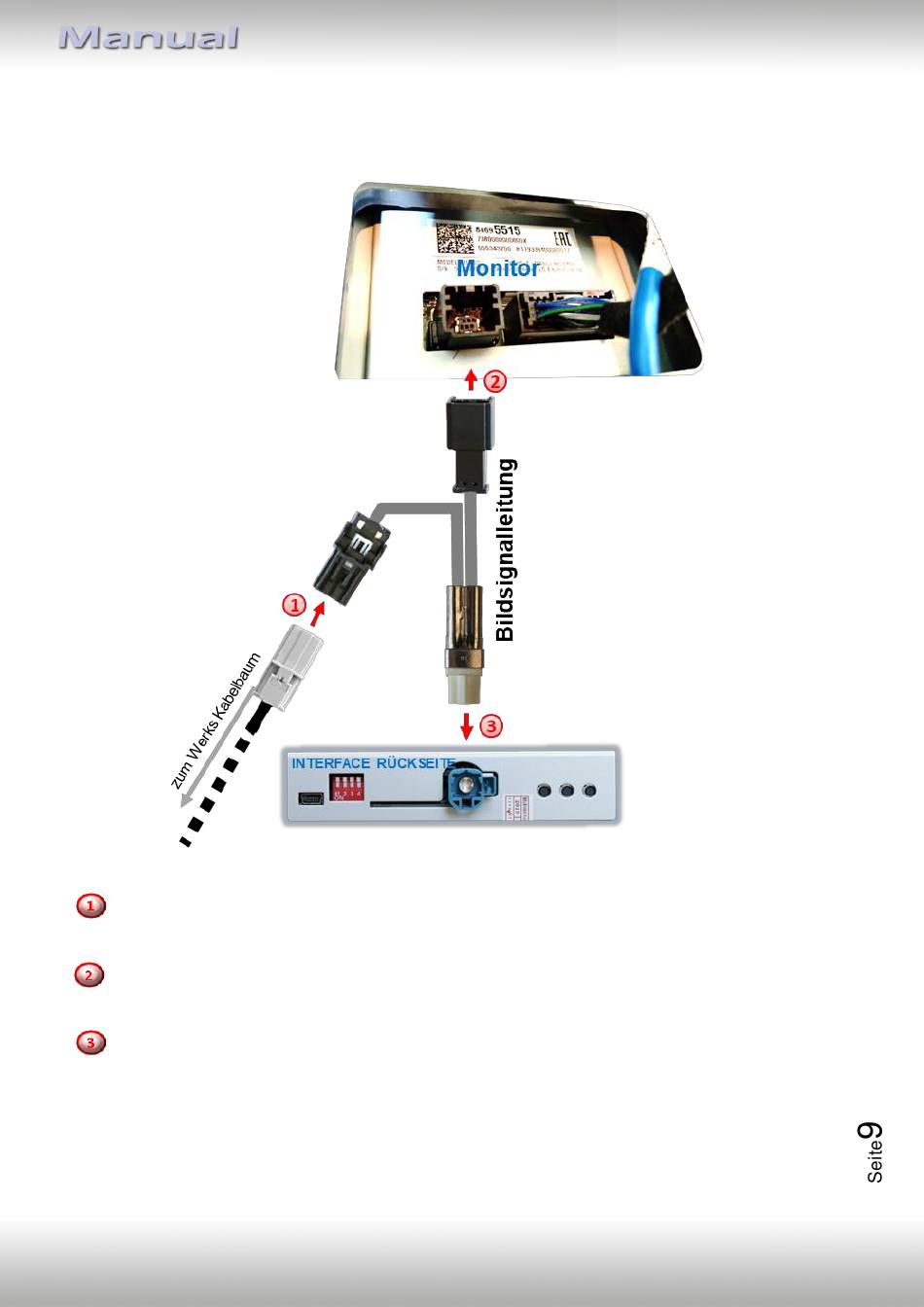

Den Werks-Monitor ausbauen
Die 6-Pin Buchse des Werks-Kabelbaums an der Rückseite des Monitors abstecken und an
dem schwarzen 6-Pin Stecker der mitgelieferten Bildsignalleitung anschließen.
Die gegenüberliegende schwarze 6-Pin Buchse der mitgelieferten Bildsignalleitung an dem
zuvor freigewordenen 6-Pin Stecker des Werks-Monitors anschließen.
Die weiße HSD Buchse der mitgelieferten Bildsignalleitung an dem wasserblau farbenen HSD Stecker
des Video Interface anschließen.
