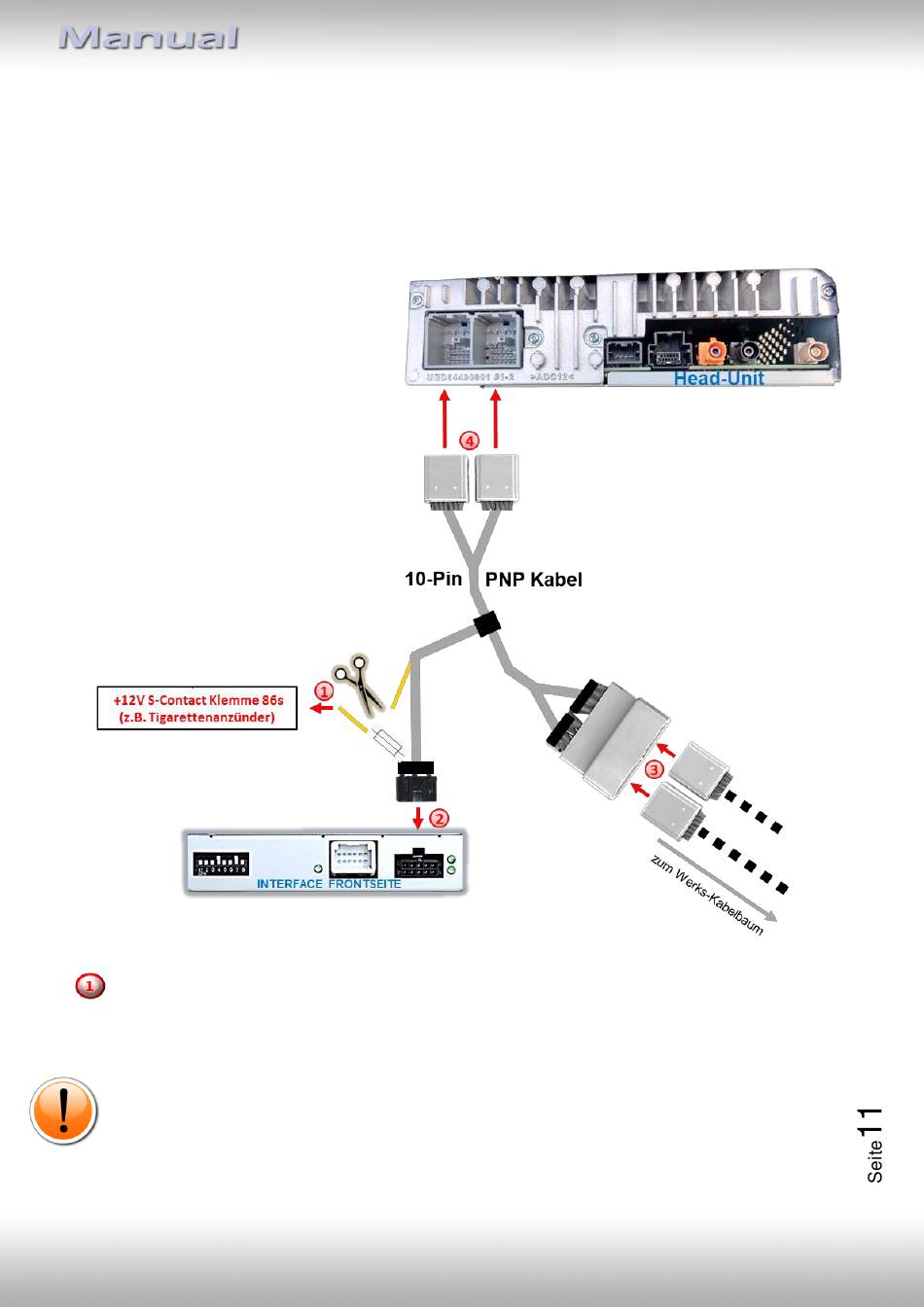

2.4.1. Anschluss der gelben Leitung bei fehlerhafter Touchfunktion oder Nichtabschaltung
des Video Interface
Wenn nach komplettem Anschluss des Video Interface mit erstmaligem Wiederauslegen
des Rückwärtsganges die Touchfunktionen ausfallen oder das Interface im Fahrzeug-
Sleepmodus nicht abschaltet, muss die gelbe Leitung des PNP Kabels Interface-seitig
getrennt und wie folgt angeschlossen werden:
Die gelbe Leitung des 10-Pin PNP Kabels nahe dem 10-Pin Stecker durchschneiden und an
+12V S-Kontakt (Klemme 86s) anschließen. Das andere Ende der gelben Leitung unbedingt
isolieren da dieses stromführend ist!
Achtung: Die an der gelben Leitung verbaute Sicherung muss zwingend mit angeschlossen
werden!
Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R
