Einstellen des Überstromschutzes
VORSICHT
Parametereinstellungen grundsätzlich nur vornehmen, wenn
der Leistungsschalter ausgeschaltet ist.
Eine Veränderung der Parameter bei eingeschaltetem Lei-
stungsschalter kann zu ungewolltem Auslösen des Leistungs-
schalters führen.
VORSICHT
Bei der Anlagenprojektierung und Selektivitätsbetrachtung ist
sicherzustellen, dass der Leistungsschalter nicht Ströme führen
kann, die oberhalb der im Katalog angegebenen Schaltleistungs-
werte liegen.
Übergeordnete Schutzgeräte sind so einzustellen, dass diese
Fehlerfälle sicher abgeschaltet werden.

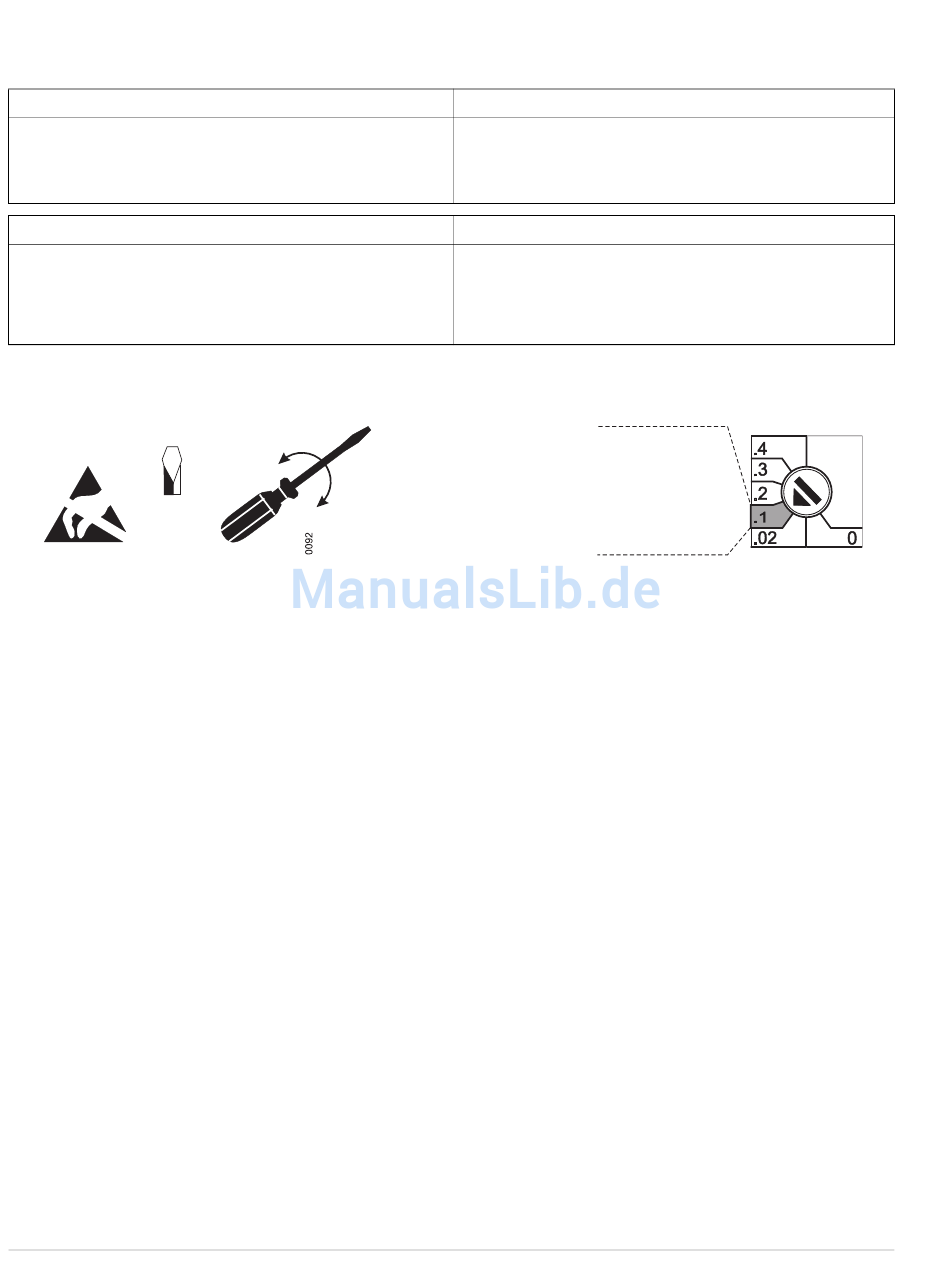

Die Einstellung aller Parameter erfolgt mit Drehkodierschaltern.
3 x 0,5

Schutzfunktionen

→ Überlastschutz – L-Auslösung
→ Kurzverzögerte Kurzschlussauslösung –
S-Auslösung (Seite 9-22)
→ Unverzögerte Kurzschlussauslösung –
I-Auslösung (Seite 9-24)
9 – 7
Der Wert 0,1 ist eingestellt,
wenn der Drehschalter
in diesem Drehwinkelbereich steht
The value 0.1 is set if the
rotary switch is positioned in this zone
(page 9-22)

Overcurrent protection settings

CAUTION
Adjust parameters only when the circuit-breaker is switched
off.
If the parameters are modified with the circuit-breaker switched
on, this can trip the circuit-breaker unintentionally.
CAUTION
When planning a project and considering selectivity it has to be
ensured loads carried by the circuit-breaker will not exceed the
breaking capacity stated in the 3WL catalogue.
Upstream protection equipment has to be set in a way, that
these faults are interrupted safely.
All parameters are adjusted with rotary coding switches.

Protective functions

→ Overload protection – L-tripping
→ Short-time-delayed short-circuit tripping –
S-tripping (page 9-22)
→ Instantaneous short-circuit tripping –
I-tripping (page 9-24)
(page 9-22)
