Einstellen der Konfiguration

gemäß eingestellter Konfiguration
gemäß eingestellter Konfiguration

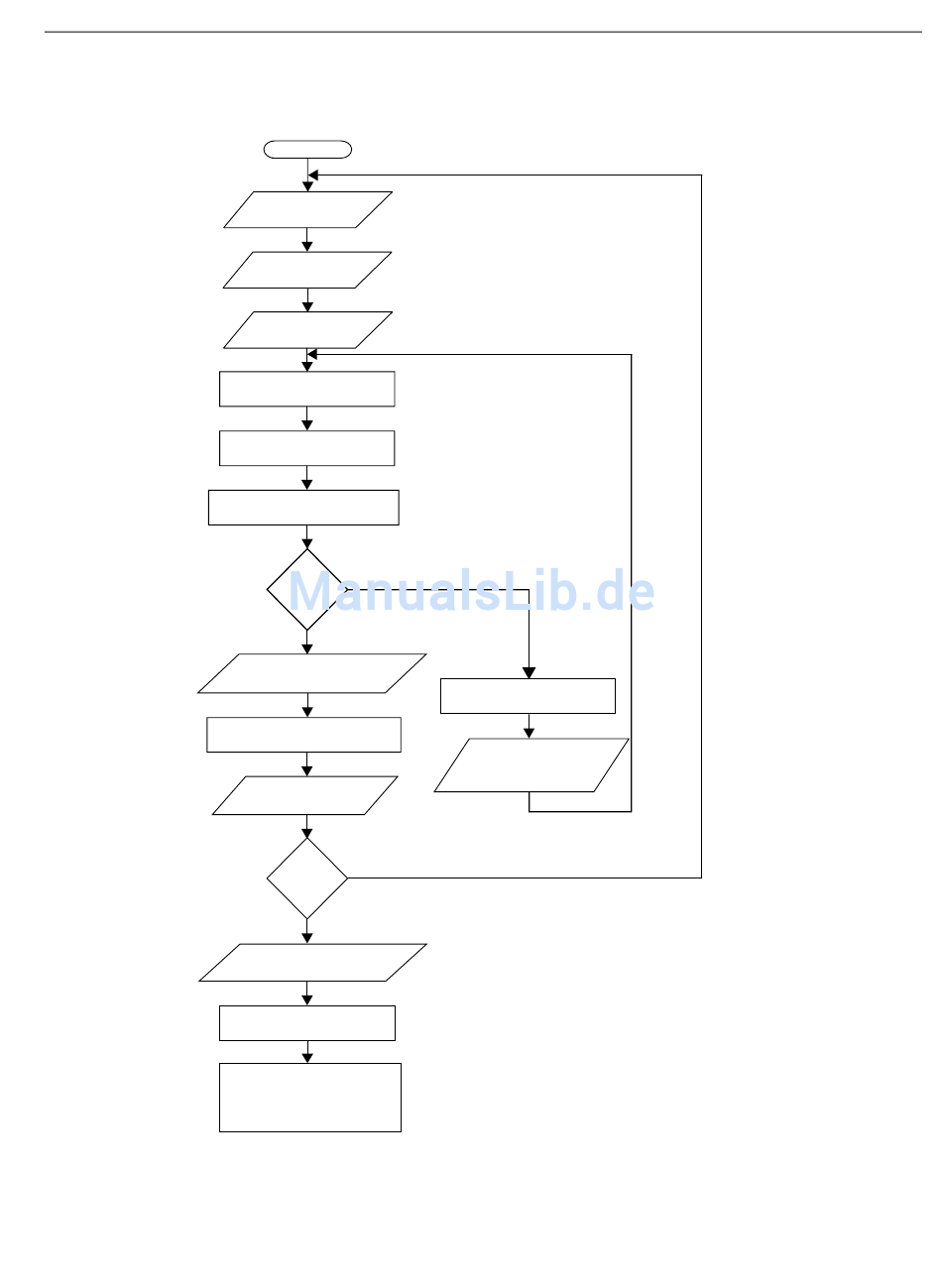

Bild 9-1
Sicherheitsschaltgerät 3TK2826
Gerätehandbuch, Ausgabe 08/2007, GWA NEB 926 1579-01 DS 02
START
Versorgungsspannung
abschalten
Konfiguration mit DIP-
Schaltern einstellen
Versorgungsspannung
einschalten
Alle Konfigurations-LEDs ein
für ca. 1 s (LED-Test)
Alle Konfigurations-LEDs aus
für ca. 0,5 s
Konfigurations-LEDs ein
Konfiguration
OK?
ja nein
Bestätigung: SET/RESET
Taster drücken für ca. 2 s
Konfigurations-LEDs blinken
Konfiguration prüfen
nein
Konfiguration
OK?
ja
Bestätigung: SET/RESET
Taster drücken für ca. 1 s
Konfigurations-LEDs aus
für ca. 0,5 s
Konfigurations-LEDs ein gemäß
Konfiguration für ca. 2 s
Gerät wechselt in den Schutz-
betrieb
Einstellen der Konfiguration
LEDs der fehlerhaft einge-
stellten DIP-Schalter flimmern
korrekte Konfiguration
einstellen und SET/RESET
ca. 3 s drücken.
Konfigurieren/Projektieren
9.4 Konfiguration (unverzögert)
