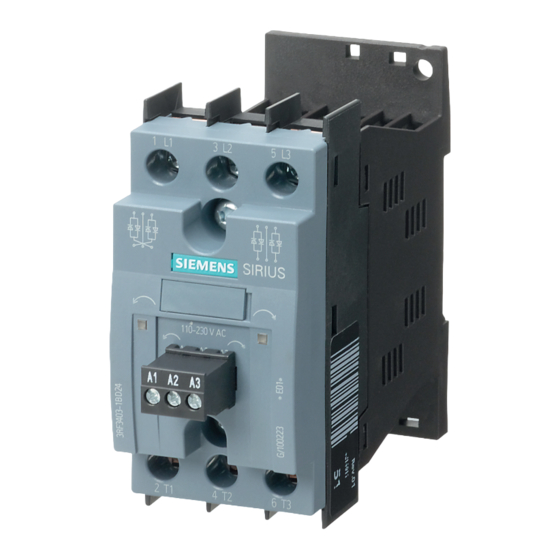

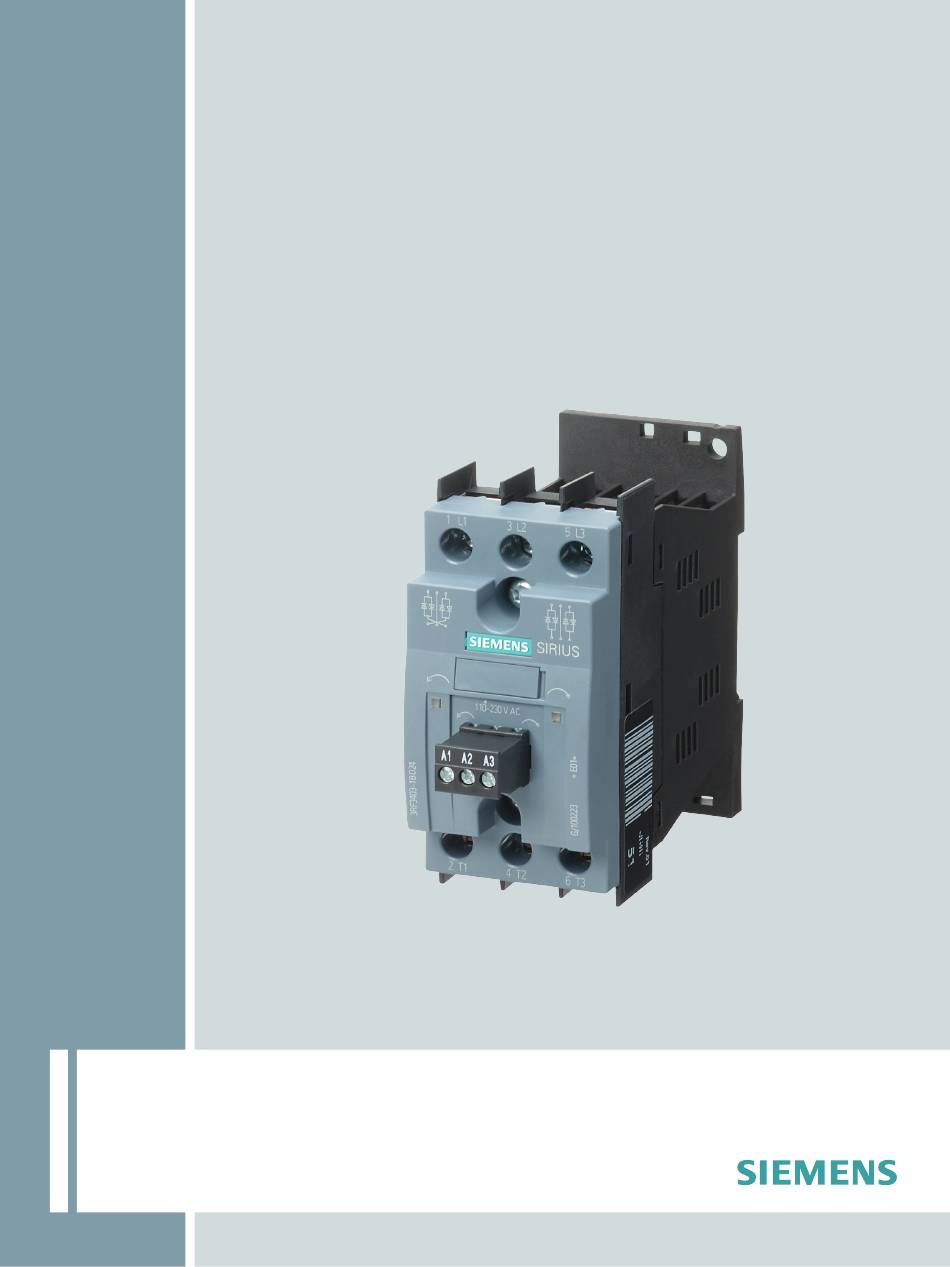

- Seite 1 Halbleiterschaltgeräte SIRIUS Innovationen Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch · 11/2011 Industrielle Schalttechnik Answers for industry.
- Seite 3 ___________________ SIRIUS Innovationen - Einleitung Halbleiterschaltgeräte SIRIUS 3RF34 ___________________ Normen ___________________ Produktbeschreibung Industrielle Schalttechnik ___________________ Produktkombination Halbleiterschaltgeräte ___________________ SIRIUS Innovationen - Funktionen Halbleiterschaltgeräte SIRIUS ___________________ 3RF34 Konfigurieren/Projektieren Gerätehandbuch ___________________ Einsatzplanung ___________________ Montage ___________________ Anschließen FAQs - Frequently Asked ___________________ Questions ___________________ Zubehör...
-
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 5: Inhaltsverzeichnis
Sicherungen........................... 39 Einsatzplanung ........................... 43 Einsatzbereiche........................44 7.1.1 Schalten von Motoren......................44 7.1.2 Einsatz bei einer Photovoltaik-Anlage..................44 Montage............................. 45 Montagehinweise ........................45 Schraubbefestigung ....................... 47 Hutschienenmontage / -demontage (Schnappbefestigung) ............. 47 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 6 Halbleiterwendeschütz - Hauptstromkreis, 2-phasig gesteuert ..........71 12.14 Halbleiterwendeschütz mit Steuerstromkreis ................72 12.15 Kennlinien - Schalthäufigkeit / Belastung .................73 12.15.1 Kennlinien für das Halbleiterschütz..................73 12.15.2 Kennlinien für das Halbleiterwendeschütz................78 Schaltpläne ..........................83 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 7 Literatur..........................89 Handbücher der SIRIUS Innovationen ..................90 Weiterführende Informationen ....................92 Maßbilder (Maße in mm) ......................93 Halbleiterschaltgeräte......................93 Verbindungsbaustein zum Leistungsschalter ................94 Korrekturblatt ..........................95 Index ............................97 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 8 Inhaltsverzeichnis SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 9: Einleitung
SIRIUS Innovationen finden Sie im Anhang "Literatur (Seite 89)". Recycling und Entsorgung Die vorliegenden Geräte sind aufgrund ihrer schadstoffarmen Ausrüstung recyclingfähig. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgerätes wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 10 Am Ende des Buchs ist ein Korrekturblatt eingeheftet. Tragen Sie dort bitte Ihre Verbesserungs-, Ergänzungs- und Korrekturvorschläge ein und senden Sie das Blatt an uns zurück. Sie helfen uns damit die nächste Auflage zu verbessern. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 11: Normen
Thyristoren der Wendeschaltung einschalten und somit einen Phasenkurzschluss produzieren. Zur sicheren Vermeidung dieses Verhaltens sollten die Steuereingänge erst nach einer Verzögerungszeit von 40 ms nach dem Anlegen der Hauptspannung betätigt werden. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 12: Normen
● UL 508, CSA für Nordamerika ● CE Kennzeichen für Europa ● C-Tick Zulassung für Australien ● CCC für China Please note: Use overvoltage protection device; max. cut-off-voltage 6000 V; min. energy handling capability 100J. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 13: Angewandte Normen
Grundsätzlich gelten die Normen aus Katalog IC 10 "Industrielle Schalttechnik SIRIUS" im Anhang. Für die Innovationen aus dem SIRIUS Systembaukasten finden Sie auszugsweise die wichtigsten Normen im Anhang "Literatur" unter "Handbücher der SIRIUS Innovationen (Seite 90)" im Handbuch "SIRIUS Innovationen - Systemübersicht". SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 14 Normen 2.1 Normen SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 15: Produktbeschreibung
Auch die direkte Montage eines elektronischen Überlastrelais 3RB30 / 3RB31 und in einigen Fällen eines Stromüberwachungsrelais 3RR2 ist möglich. Häufig schaltende sicherungslose und sicherungsbehaftete Motorabzweige können so zeitsparend realisiert werden. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 16: Ausführungen
Gehäuse Isoliert (keine Erdung notwendig) Steueranschlüsse Schraubanschlusstechnik und Schraubanschlusstechnik; abnehmbare Federzuganschlusstechnik; abnehmbare Klemme für die Hilfsstromverdrahtung Klemme für die Hilfsstromverdrahtung (3 Kontakte) (2 Kontakte) Leistungsangaben beziehen sich auf 400 V Netzspannung SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 17: Anwendungsbereiche
Weitere Informationen ... finden Sie … zu Verbindungsbausteinen Im Kapitel Beschreibung (Seite 56) zum Überlastrelais Im Anhang "Literatur" unter Handbücher der SIRIUS Innovationen (Seite 90) im Handbuch zu Stromüberwachungsrelais "Überwachungsrelais 3UG4 / 3RR2" SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 18: Einsatzumgebung
DIN IEC 61000-4-4, DIN IEC 61000-4-5 und DIN IEC 61000-4-6, Isolationsfestigkeit 50 / 60 Hz 4000 V Verweis Weitere Informationen ... finden Sie im Kapitel … zu Betriebsbedingungen der Technische Daten (Seite 59) Halbleiterschaltgeräte SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 19: Halbleiterschaltgeräte
Die gelbe LED leuchtet bei angelegter Steuerspannung Steckbarer Steueranschluss Abnehmbare Klemmen für den Steuerstromkreis (2 Klemmen) Schraubanschlusstechnik / Hauptstromkreisklemmen Abgang Motor / Lastseite Federzuganschlusstechnik Bild 3-1 Halbleiterschütz Übersicht - Schraubanschlusstechnik und Federzuganschlusstechnik SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 20 Die rechte LED leuchtet gelb bei Ansteuerung Rechtslauf (Steuerspannung liegt an Klemme A3 und A2). Steckbarer Steueranschluss Abnehmbare Klemmen für den Steuerstromkreis (3 Klemmen) Schraubanschlusstechnik Hauptstromkreisklemmen Abgang Motor / Lastseite Bild 3-2 Halbleiterwendeschütz Übersicht - Schraubanschlusstechnik SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 21: Gerätebeschriftungen
Fertigungsdatum / Erzeugnisstand Bezeichnungen der Hauptstromkreisklemmen Abgang Motor / Lastseite Bestellbezeichnung Bezeichnung der Steuerstromkreisklemmen und Angabe der Steuerspannung (Siehe auch nachfolgende Grafiken "Teilbeschriftung der Halbleiterschütze") Schaltbild Bild 3-3 Beschriftung der Halbleiterschütze mit Schraubanschlusstechnik SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 22 Bezeichnung der Steuerstromkreisklemmen und Angabe der Steuerspannung (Siehe auch nachfolgende Grafiken "Teilbeschriftung der Halbleiterschütze") Schaltbild Bild 3-4 Beschriftung der Halbleiterschütze mit Federzugklemmen Bild 3-5 Teilbeschriftung der Halbleiterschütze mit AC-Steuerspannung Bild 3-6 Teilbeschriftung der Halbleiterschütze mit DC-Steuerspannung SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 23 Bezeichnung der Steuerstromkreisklemmen und Angabe der Steuerspannung (Siehe auch nachfolgende Grafiken "Teilbeschriftung der Halbleiterwendeschütze") Schaltbild Bild 3-7 Beschriftung der Halbleiterwendeschütze mit Schraubanschluss Bild 3-8 Teilbeschriftung der Halbleiterwendeschütze mit AC-Steuerspannung Bild 3-9 Teilbeschriftung der Halbleiterwendeschütze mit DC-Steuerspannung SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 24: Vorteile Der Halbleiterschaltgeräte
Einsparung von Lagerkosten durch AC 110 bis 230 V Variantenreduzierung beim Kunden Umfassende CAx-Datenbereitstellung Einfache und fehlerfreie Projektierung Datenblätter in 10 Sprachen pro Bestellnummer Sämtliche technische Daten sind tagesaktuell in 10 Sprachen verfügbar. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 25: Produktkombination
● Stromüberwachungsrelais 3RR2 Verweis Weitere Informationen ... finden Sie … zu den Gerätekombinationen mit in der Projektierungshilfe "SIRIUS Innovationen Halbleiterschaltgeräten Projektieren - Auswahldaten für Verbraucherabzweige in sicherungsloser und sicherungsbehafteter Bauweise" (Bestell-Nr.: 3ZX1012-0RA21-1AB0) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 26 Produktkombination SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 27: Funktionen
Aber auch durch die optimale Abstimmung der Thyristoren (I²t -Wert) auf die Bemessungsströme zeichnen sich die Halbleiterschaltgeräte SIRIUS aus. Die auf den Geräten angegebenen Bemessungsströme gemäß DIN EN 60947-4-2 wurden durch umfangreiche Tests bestätigt. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 28: Ansteuerung Der Halbleiterschaltgeräte
Werden beide Eingänge gleichzeitig angesteuert, verriegelt das Gerät und es kommt zu keinem Stromfluss. Der Wechsel von einer Drehrichtung auf die andere wird für eine Dauer von ca. 50 bis 100 ms verriegelt. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 29: Konfigurieren/Projektieren
Sie ... zu geprüften Verbraucherabzweigen in der Projektierungshilfe "SIRIUS Innovationen Projektieren - Auswahldaten für Verbraucherabzweige in sicherungsloser und sicherungsbehafteter Bauweise" (Bestell-Nr.: 3ZX1012-0RA21-1AB0) zur maximal zulässigen Schalthäufigkeit im Kapitel "Technische Daten (Seite 59)" SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 30: Sirius Innovationen System-Konfigurator
Die korrekte Dimensionierung und Auslegung des Motors und der entsprechenden Schutzgeräte müssen vom Anwender vorgenommen werden. Bei sehr hoher Schalthäufigkeit wird empfohlen ein Thermistormotorschutz einzusetzen. Der Einsatz von Leistungsschaltern oder Überlastrelais zum Motor-Überlastschutz kann unter Umständen nicht geeignet sein. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 31: Vorgehensweise
Nach entsprechender Anpassung der Eingaben und korrekter Berechung erfolgt die Anzeige der Bestellnummer eines geeigneten Gerätes im "Ergebnis"- Feld. Die Bestellnummer kann dann kopiert werden, um in der Mall (http://www.siemens.com/automation/mall) bestellt zu werden. Mit einer neuen Wahl der "Betriebsart" wird das komplette Tool zurückgesetzt, über die Schaltfläche "Sprache"... - Seite 32 Der Wert ist aus den technischen Daten des Motors zu entnehmen, er bestimmt im Wesentlichen die Strombelastung des Schaltgerätes während des Starts. – "Anlaufzeit" Diese Zeit benötigt der Motor für einen Anlaufvorgang. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 33 Die Anzahl der Lastspiele in einer Stunde, bei Wendeschützen zählt jedes Lastspiel, egal ob Linkslauf oder Rechtslauf. – "Einschaltdauer" Verhältnis der Summe aus Anlaufzeit und Betriebszeit zur gesamten Lastspielzeit – "Betriebszeit" Dauer, in der Motorbetriebsstrom fließt. – "Pausenzeit" Dauer der stromlosen Phase. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 34: Kurzschlussschutz
3RF3416-xBByz 11 A 3NW6117-1 40 A 3NA6817-6 3RB3.2.-P.. 1 … 4 A 3RF3416-xBByz 11 A 3RB3.2.-S.. 3 … 12 A 3RF3416-xBByz 11 A 3RB3.2.-Q.. 6 … 25 A 3RF3416-xBByz 11 A SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 35: Halbleiterschütze 3Rf34 Der Zuordnungsart 2 (Typ 2) Mit Überlastrelais 3Rb3 Kombinieren
1 … 4 A 3RF3416-xBByz 11 A 3NA3807-6 20 A 5SB2 71 3RB3.2.-S.. 3 … 12 A 3RF3416-xBByz 11 A 3NA3812 32 A 3RB3.2.-Q.. 6 … 25 A 3RF3416-xBByz 11 A 3NA3812 32 A SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 36: Halbleiterwendeschütze 3Rf34 - Zuordnungsart 1 Und 2 Gemäß Iec (Sicherungsbehafteter Aufbau)
3RF3410-xBDyz 7,4 A 3NW6117-1 40 A 3NA6817-6 3RB3.2.-P.. 1 … 4 A 3RF3410-xBDyz 7,4 A 3RB3.2.-S.. 3 … 12 A 3RF3410-xBDyz 7,4 A 3RB3.2.-Q.. 6 … 25 A 3RF3410-xBDyz 7,4 A SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 37: Halbleiterwendeschütze 3Rf34 Der Zuordnungsart 2 (Typ 2) Mit Überlastrelais 3Rb3 Kombinieren
3NE8020-1 80 A 3RB3.2.-S.. 3 … 12 A 3RF3410-xBDyz 7,4 A 3NE1802-0 40 A 3NE8020-1 80 A 3RB3.2.-Q.. 6 … 25 A 3RF3410-xBDyz 7,4 A 3NE1802-0 40 A 3NE8020-1 80 A SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 38: Aufbauten Des Verbraucherabzweigs Gemäß Ul
● Weiter wurden Test mit einem Kurzschlusswert von 65 kA (High Capacity Short Circuit Current Ratings) durchgeführt. Die möglichen Kombinationen mit Class CC- und Class J- Sicherungen sowie mit einigen Leistungsschaltern wurden in den UL-Reports mit aufgenommen. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 39: Sicherungen
Leistungsschalter für den Schutz vor hohen Kurzschlussströmen Tabelle 6- 11 Leistungsschalterangaben für Halbleiterschütze Sicherungen 3RF34 Max. Größe [A] Strom [kA] Spannung [V] 3RF3405-.BB 3RV1721 3RF3405-.BB 3RV1721 3RF3410-.BB 3RV1721 3RF3412-.BB 3RV1721 3RF3416-.BB 3RV1721 3RF3416-.BB 3RV1721 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 40 Spannung [V] 3RF3405-.BB 3NE1813-0 3RF3405-.BB 3NE4101 3RF3405-.BB 3NE8715-1 3RF3405-.BB 3NE8015-1 3RF3405-.BB 3NE1803-0 3RF3405-.BB 3NE4117 3RF3405-.BB 3NE8717-1 3RF3405-.BB 3NE8018-1 3RF3410-.BB 3NE1803-0 3RF3410-.BB 3NE4117 3RF3410-.BB 3NE8717-1 3RF3410-.BB 3NE8018-1 3RF3412-.BB 3NE1818-0 3RF3412-.BB 3NE1817-0 3RF3412-.BB 3NE4117 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 41 3NE4117 3RF3416-.BB 3NE8717-1 3RF3416-.BB 3NE8018-1 3RF3416-.BB 3NE1020-2 3RF3403-.BD 3NE1803-0 3RF3403-.BD 3NE4117 3RF3403-.BD 3NE8717-1 3RF3403-.BD 3NE8018-1 3RF3405-.BD 3NE1803-0 3RF3405-.BD 3NE4117 3RF3405-.BD 3NE8717-1 3RF3405-.BD 3NE8018-1 3RF3410-.BD 3NE1803-0 3RF3410-.BD 3NE4117 3RF3410-.BD 3NE8717-1 3RF3410-.BD 3NE8018-1 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 42 Konfigurieren/Projektieren 6.4 Kurzschlussschutz SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 43: Einsatzplanung
3RT29 16-1PA1 bis 400 V, erreicht. Entsprechende Module für die Schütze finden sie im Produktkapitel "Schütze und Schützkombinationen" unter "Zubehör". Varistor-Entstörmodule sollten nicht verwendet werden, da diese schnelle Transienten nur ungenügend ausfiltern." SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 44: Einsatzbereiche
● Sehr hohe Lebensdauer und kompakte Ausführung ● Platzsparender Aufbau - normale Schütze benötigen den doppelten Platz und müssen zu häufig ausgetauscht werden ● Minimaler Verdrahtungsaufwand Aus thermischen Gründen und Kostengründen wurde keine Lösung mittels Frequenzumrichter realisiert. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 45: Montage
Zur Befestigung werden die Halbleiterschaltgeräte auf ● Einer Hutschiene aufgeschnappt oder ● Einer Grundplatte aufgeschraubt. Mindestabstände Bild 8-1 Abstände bei Einzelaufstellung (Maße in mm) Bild 8-2 Abstände bei Dicht-an-Dicht-Montage (Maße in mm) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 46: Einbaulage
Einbaulage Bohrungsabstände Bild 8-4 Bohrungsabstände für Schraubefestigung (Maße in mm) Hinweis Der Bohrplan ist gültig für Geräte mit 90 mm Baubreite. Bei Geräten mit 45 mm Baubreite sind zwei Bohrungen ausreichend. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 47: Schraubbefestigung
Tabelle 8- 2 Montage (Halbleiterschaltgeräte) Schritt Handlungsanweisung Bild Setzen Sie das Gerät auf die obere Kante der Hutschiene auf und drücken Sie es nach unten, bis es auf der unteren Kante der Hutschiene aufschnappt. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 48 Montage 8.3 Hutschienenmontage / -demontage (Schnappbefestigung) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 49: Anschließen
Schwingfestigkeiten erreicht. Es können je Klemme zwei Leiter bis zu 2,5 mm² angeschlossen werden. Verweis Weitere Informationen ... finden Sie im Kapitel … zu Anschlussquerschnitten der Anschlussquerschnitte für Halbleiterschütze • Halbleiterschaltgeräte (Seite 61) Anschlussquerschnitte für • Halbleiterwendeschütze (Seite 62) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 50: Halbleiterschütz
Steuerspeisespannung AC-Betätigung Steuerspeisespannung DC-Betätigung (plus) Steuerspeisespannung DC-Betätigung (minus), Bezugspotential für A1 / A3 Steuerspeisespannung DC-Betätigung (plus) Anschlussquerschnitte Anschlussquerschnitte Die Anschlussquerschnitte sind aufgrund des Baukastensystems von SIRIUS bei allen Geräten einer Baugröße gleich. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 51: Anschlussquerschnitte Für Schraubanschlusstechnik
Pozidriv der Größe PZ 2, Ø 5 … 6 mm Anzugsdrehmoment 0,5 … 0,6 Nm Anschlussquerschnitt mit 2 x (0,5 ... 2,5) mm² Aderendhülse (DIN 46 228 T1) Anschlussquerschnitt ohne 2 x (0,5 ... 1,0) mm² Aderendhülse 20 … 12 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 52: Anschlussquerschnitte Für Federzuganschlusstechnik
*) Halbleiterwendeschütze sind nur mit Schraubanschluss verfügbar. Tabelle 9- 6 Hilfsleiter der Baugrößen S0 Halbleiterschütze Werkzeug Anschlussquerschnitt ohne Aderendhülse Anschlussquerschnitt mit 0,5 ... 2,5 mm² Aderendhülse 20 … 12 *) Halbleiterwendeschütze sind nur mit Schraubanschluss verfügbar. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 53: Faqs - Frequently Asked Questions
Steuerung kann durch die Stromüberwachungsmodule 3RR2 erfolgen. Die Halbleiterschütze können zur Lastüberwachung mit den anschraubbaren Stromüberwachungsrelais 3RR2 erweitert werden. Diese Relais überwachen die angeschlossene Last. Somit kann der Zustand des gesamten Verbraucherabzweigs an die Steuerung rückgemeldet werden. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 54 FAQs - Frequently Asked Questions SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 55: Zubehör
Leiterquerschnitt von bis zu 1 mm . Ein Isolierstopp-Strang besteht aus 5 Anschlussklemmenpaaren. Er wird, wie in der folgenden Darstellung gezeigt, in die Federzug-Leitungseinführungen (bis max. 2,5 mm Leiterquerschnitt) gesteckt. Bild 11-1 Isolierstopp 3RT2916-4JA02 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 56: Verbindungsbaustein Zum Leistungsschalter
Anhang "Literatur" unter "Handbücher der SIRIUS Innovationen (Seite 90)" im Handbuch "SIRIUS Innovationen - Verbraucherabzweige SIRIUS 3RA21 / 22". zur Montage von Halbleiterschütz und im Kapitel "Montage / Demontage (Seite 57)". Leistungsschalter SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 57: Montage / Demontage
Mit Dicht-an-Dicht Montage ist der seitliche Anbau mehrerer Geräte möglich. Die Geräte können mit Schrauben befestigt oder auf Hutschiene aufgeschnappt werden. Die folgende Grafik zeigt beispielhaft die Montage des Verbindungsbausteins an einem Halbleiterschütz. Leistungsschalter Verbindungsbaustein Halbleiterschütz Bild 11-3 Aufbau: Leistungsschalter, Verbindungsbaustein, Halbleiterschütz SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 58: Verbindungsadapter Zum Überlastrelais
Mit Dicht-an-Dicht Montage ist der seitliche Anbau mehrerer Geräte möglich. Die Geräte können mit Schrauben befestigt oder auf Hutschiene aufgeschnappt werden. Die folgende Grafik zeigt beispielhaft die Montage des Verbindungsadapters an einem Halbleiterschütz. ① Halbleiterschütz ② Verbindungsadapter Aufbau: Überlastrelais, Verbindungsadapter, Halbleiterschütz SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 59: Technische Daten
Felder nach DIN IEC 61000-4-3 Burst nach DIN IEC 61000-4-4 2 / 5,0 kHz; Verhaltenskriterium 1 Surge nach DIN IEC 61000-4-5 Leiter - Schutzleiter: 2; Leiter - Leiter: 1; Verhaltenskriterium 2 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 60 Katalog IC10) zwischen den Phasen L1 und L3 möglichst in der Nähe des Wendeschützes einzusetzen. Verweis Weitere Informationen ... finden Sie im Kapitel ... zur Einsatzumgebung der Halbleiterschaltgeräte Einsatzumgebung (Seite 18) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 61: Anschlussquerschnitte Für Halbleiterschütze
D 3,5 / PZ 1 Ib in 4,5 ... 5,3 — Verweis Weitere Informationen ... finden Sie im Kapitel ... zu den Anschlusstechniken und den Anschließen (Seite 49) Bezeichnungen der Anschlussklemmen SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 62: Anschlussquerschnitte Für Halbleiterwendeschütze
0,5 ... 0,6 D 3,5 / PZ 1 Ib.in 4,5 ... 5,3 Verweis Weitere Informationen ... finden Sie im Kapitel ... zu den Anschlusstechniken und den Anschließen (Seite 49) Bezeichnungen der Anschlussklemmen SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 63: Halbleiterschütze 3Rf34, 3-Phasig, Schraubanschluss
48 ... 600 V, Sperrspannung 1600 V 3RF3405- 3RF3410- 3RF3412- 3RF3416- 1BB06 1BB06 1BB06 1BB06 Anschlussart Schraubanschluss Bemessungsbetriebsstrom 12,5 Bemessungsleistung bei 400 V Bemessungssteuerspeisespannung DC 24 nach EN 61131-2 Gewicht etwa 0,250 0,380 0,380 0,380 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 64: Halbleiterschütze 3Rf34, 3-Phasig, Federzugklemmen
48 ... 480 V 3RF3405- 3RF3410- 3RF3412- 3RF3416- 1BB24 1BB24 1BB24 1BB24 Anschlussart Federzugklemmen Bemessungsbetriebsstrom 12,5 Bemessungsleistung bei 400 V Bemessungssteuerspeisespannung AC 110 ... 230 Gewicht etwa 0,250 0,380 0,380 0,380 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 65 Bemessungssteuerspeisespannung AC 110 ... 230 Gewicht etwa 0,250 0,380 0,380 0,380 Verweis Weitere Informationen ... finden Sie im Kapitel ... zu den Anschlusstechniken und den Anschließen (Seite 49) Bezeichnungen der Anschlussklemmen SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 66: Halbleiterschütze - Sicherungsloser Aufbau Mit Leistungsschalter Class 10
3RV2011-1KA10 3RV2011-4AA10 Use overvoltage protection device; max cut-off-voltage 6000 V; min energy handling capability 100 J Die reduzierten Werte in Klammern gelten bei einem direkt angebauten Leistungsschalter und gleichzeitiger Dicht-an- Dicht Montage. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 67: Halbleiterschütze - Sicherungsbehafteter Aufbau Mit Überlastrelais 3Rb30
6600 Use overvoltage protection device; max cut-off-voltage 6000 V; min energy handling capability 100 J Die reduzierten Werte in Klammern gelten bei einem direkt angebauten Leistungsschalter und gleichzeitiger Dicht-an- Dicht Montage. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 68: Halbleiterschütze - Hauptstromkreis, 2-Phasig Gesteuert
Bemessungsfrequenz der Steuerspeisespannung — 50 / 60 ± 10 % Typischer Betätigungsstrom Ansprechspannung Abfallspannung < 40 Schaltzeiten Einverzug • 1 + max. eine Halbwelle 30 + max. eine Halbwelle Ausverzug • SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 69: Halbleiterwendeschütz Mit Integration Von Vier Strombahnen Zu Einer Wendeschaltung
Tabelle 12- 20 Bemessungsbetriebsspannung 48 ... 480 V Bestell-Nr. 3RF34 03-1BD24 3RF34 05-1BD24 3RF34 10-1BD24 Bemessungsbetriebsstrom Bemessungsleistung bei 400 V Bemessungssteuerspeisespannung AC 110 ... 230 Gewicht pro PE etwa 0,280 0,280 0,410 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 70: Halbleiterwendeschütz - Sicherungsloser Aufbau Mit Leistungsschalter Class 10
Zur Verringerung der Gefahr von Phasenkurzschluss durch Überspannung wird empfohlen, einen Varistor Typ 3TX7 462-3L zwischen den Phasen L1 und L3 möglichst in der Nähe des Schaltgerätes einzusetzen. Als Kurzschlussschutz wird eine Auslegung mit Schutz der Halbleiter empfohlen. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 71: Halbleiterwendeschütz - Sicherungsbehafteter Aufbau Mit Überlastrelais 3Rb30
Halbleiterwendeschütz, 2-phasig gesteuert Tabelle 12- 23 Hauptstromkreis Bestell-Nr. 3RF34..- BD.4 Gesteuerte Phasen 2-phasig Bemessungsbetriebsspannung Arbeitsbereich 40 ... 506 Bemessungsfrequenz 50 / 60 ± 10 % Bemessungsisolationsspannung Bemessungsstoßspannungsfestigkeit Sperrspannung 1200 Spannungssteilheit V/μs 1000 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 72: Halbleiterwendeschütz Mit Steuerstromkreis
50 / 60 ± 10 % Typischer Betätigungsstrom Ansprechspannung Abfallspannung < 40 Schaltzeiten Einverzug • 5 + max. eine Halbwelle 10 + max. eine Halbwelle Ausverzug • 60 - 100 50 - 100 Verriegelungszeit • SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 73: Kennlinien - Schalthäufigkeit / Belastung
Kennlinie der Schalthäufigkeit für das Halbleiterschütz Betriebsdaten des Motors Direktanlaufstrom des Motors Bemessungsbetriebsstrom des Motors Betriebsstrom des Motors Anlaufzeit des Motors Betriebszeit Pausenzeit Einschaltdauer Schaltspiel ED [%] = × 100% Bild 12-1 Kennlinien Schalthäufigkeit - Belastungsdiagramm SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 74: Technische Daten
= 3,2 s Bild 12-2 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit und der Einschaltdauer für Motoren mit einem Anlaufstrom vom 4 bis 7,2-fachen des Bemessungsstroms und voller Belastung SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 75 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit und der Einschaltdauer für Motoren mit einem Anlaufstrom vom 4 bis 7,2-fachen des Bemessungsstroms und 60 % Belastung Die gestrichelten Kurvenverläufe gelten für die hohen Ströme bei Betrieb mit Leistungsschalter! SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 76 = 1,6 s = 3,2 s Bild 12-4 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit und der Einschaltdauer für Motoren mit einem Anlaufstrom bis zum 4-fachen des Bemessungsstroms und voller Belastung SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 77 = 3,2 s Bild 12-5 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit und der Einschaltdauer für Motoren mit einem Anlaufstrom bis zum 4-fachen des Bemessungsstroms und 60 % Belastung SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 78: Kennlinien Für Das Halbleiterwendeschütz
Kennlinien für das Halbleiterwendeschütz Kennlinie der Schalthäufigkeit für das Halbleiterwendeschütz Betriebsdaten des Motors Direktanlaufstrom Bemessungsbetriebsstrom Betriebsstrom Anlaufzeit Betriebszeit Pausenzeit Einschaltdauer Schaltspiel ED [%] = × 100% Bild 12-6 Kennlinien Schalthäufigkeit - Belastungsdiagramm SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 79 = 3,2 s Bild 12-7 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit t und der Einschaltdauer t für Motoren mit einem Anlaufstrom vom 4 bis 7,2-fachen des Bemessungsstroms und voller Belastung. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 80 Bild 12-8 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit t und der Einschaltdauer t für Motoren mit einem Anlaufstrom vom 4 bis 7,2-fachen des Bemessungsstroms und 60 % Belastung. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 81 = 3,2 s Bild 12-9 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit t und der Einschaltdauer t für Motoren mit einem Anlaufstrom bis zum 4-fachen des Bemessungsstroms und voller Belastung. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
- Seite 82 = 3,2 s Bild 12-10 Maximal zulässige Schalthäufigkeit z in Abhängigkeit von der Startzeit t und der Einschaltdauer t für Motoren mit einem Anlaufstrom bis zum 4-fachen des Bemessungsstroms und 60 % Belastung. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 83: Schaltpläne
Die Geräteschaltpläne zu den SIRIUS Innovationen finden Sie im Internet in der Bilddatenbank (www.siemens.de/industrial-controls/bilddb). Geben Sie hierzu im Feld "Bestellnummer" die Bestellnummer des Geräts ein und wählen Sie im Auswahlmenü auf der linken Seite die Objektart "Geräteschaltplan" aus. Bild 13-1 Bilddatenbank SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 84 Schaltpläne Halbleiterschaltgeräte 3RF34 3RF34..-.BB2. Bild 13-2 Halbleiterschütz, 3-phasig, AC-Steuerspannung 3RF34..-.BD2. Bild 13-3 Halbleiterwendeschütz, 3-phasig, AC-Steuerspannung 3RF34..-.BB0. Bild 13-4 Halbleiterschütz, 3-phasig, DC-Steuerspannung 3RF34..-.BD0. Bild 13-5 Halbleiterwendeschütz, 3-phasig, DC-Steuerspannung SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 85: Beispielschaltpläne
Beispielschaltplan für das Halbleitermotorschütz F1 - 3 Hauptstromkreissicherungen (Halbleiterschutz empfohlen) Steuerstromkreissicherung Halbleitermotorschütz 3RF34 Motor Varistor 3TX7 462-3L (Zur Einhaltung der Störfestigkeit "Surge" empfohlen!) Schalter "Ein" Bild 13-6 Beispielschaltplan: Sicherungsbehafteter Motorabzweig mit Halbleitermotorschütz mit DC-Steuerstromkreis SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 86: Beispielschaltplan Für Das Halbleiterwendeschütz
F1 - 3 Hauptstromkreissicherungen (Halbleiterschutz empfohlen) Steuerstromkreissicherung Halbleiterwendeschütz 3RF34 Motor Varistor 3TX7 462-3L (Zur Einhaltung der Störfestigkeit "Surge" empfohlen!) Schalter "Links" Schalter "Rechts" Bild 13-7 Beispielschaltplan: Sicherungsbehafteter Motorabzweig mit Halbleiterwendeschütz mit AC-Steuerstromkreis SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 87: Zuordnungsarten
Teils aufgetreten sein. Der sicherungslose Verbraucherabzweig 3RA2 kann ohne Teilerneuerung wieder in Betrieb genommen werden. Lediglich ein Verschweißen der Schützkontakte ist zulässig, wenn diese ohne nennenswerte Verformung leicht zu trennen sind. SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 88 Zuordnungsarten SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 89: Literatur
Zubehörs. Sie können die jeweilige Dokumentation aus dem Internet (www.siemens.de/industrial-controls/manuals) herunterladen. Hierzu geben Sie die Bestellnummer der entsprechenden Dokumentation in das Suchfeld ein. Betriebsanleitungen Titel Bestellnummer SIRIUS Halbleiterschütze / Halbleiterwendeschütze (3RF34..-.BB.. 3ZX1012-0RF34-2AA1 und 3RF34..-.BD..) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 90: Handbücher Der Sirius Innovationen
Überlastrelais SIRIUS 3RU2 / 3RB3" (Bestellnummer: 3ZX1012-0RU20-5AB1) Elektronisches Überlastrelais 3RB24 Handbuch "Elektronisches Überlastrelais • • 3RB24 für IO-Link" (Bestellnummer: 3ZX1012-0RB24-0AB0) Überwachungsrelais 3UG4 / Handbuch "Überwachungsrelais 3UG4 / • • Stromüberwachungsrelais 3RR2 3RR2" (Bestellnummer: 3ZX1012-0UG40-0AB0) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 91 • • die übergeordnete Steuerung (http://support.automation.siemens.com/WW/vi ew/de/39318922) (Bestell-Nr.: 3ZX1012-0RA27-0AB0) Handbuch "Funktionsmodule für IO-Link" • (http://support.automation.siemens.com/WW/vi ew/de/39319600) (Bestell-Nr.: 3ZX1012-0RA27-1AB1) Elektronikmodul 4SI SIRIUS (3RK1005- Handbuch "Elektronikmodul 4SI SIRIUS • • 0LB00-0AA0)" (3RK1005-0LB00-0AA0)" (Bestell-Nr.:3ZX1012-0LB00-0AA0) SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 92: Weiterführende Informationen
Literatur B.3 Weiterführende Informationen Weiterführende Informationen Weiterführende Informationen Weiterführende Informationen stellt Siemens Ihnen unter den folgenden Links im Internet zur Verfügung. ● Produktdokumentation Eine Übersicht zu den für die Produkte verfügbaren Handbücher / Betriebsanleitungen, Kennlinien und Zertifikate finden Sie im Internet (www.siemens.de/industrial-controls/support). -
Seite 93: Maßbilder (Maße In Mm)
Maßbilder (Maße in mm) Hinweis Alle Maßangaben sind in mm aufgeführt. Halbleiterschaltgeräte Halbleiterschütz Bild C-1 Halbleiterschütz SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 94: Verbindungsbaustein Zum Leistungsschalter
Maßbilder (Maße in mm) C.2 Verbindungsbaustein zum Leistungsschalter Halbleiterwendeschütz Bild C-2 Halbleiterwendeschütz Verbindungsbaustein zum Leistungsschalter Zubehör Verbindungsbaustein 3RA2921-1BA00 zum Leistungsschalter 3RV20 44,8 14,4 14,4 72,9 Bild C-3 Verbindungsbaustein zum Leistungsschalter SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... -
Seite 95: Korrekturblatt
Ihnen dankbar. Faxantwort Absender (bitte ausfüllen): Name SIEMENS AG I IA CE MK&ST 3 Firma / Dienststelle 92220 Amberg Anschrift _________________________________________________________________________________ Fax: +49 (0)9621-80-3337 Handbuch-Titel: Tabelle D- 1 Fehler, Anregungen und Verbesserungsvorschläge SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 96 Korrekturblatt SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
Seite 97: Index
Kennlinien - Schalthäufigkeit / Belastung Halbleiterschütz, 73 Halbleiterwendeschütz, 78 Korrekturblatt, 95 Einbaulage Korrekturen, 10 Halbleiterschaltgeräte, 46 Kurzschlussschutz EMV-Störungen Halbleiterschaltgeräte, 34 Halbleiterschaltgeräte, 43 Halbleiterschütz, 34, 35 Entsorgung, 9 Halbleiterwendeschütz, 36, 37 Kurzschlussstrom Halbleiterschaltgeräte, 40 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01... - Seite 98 Halbleiterschaltgeräte, 45, 47 Schraubanschlusstechnik, 51 Schraubbefestigung Halbleiterschaltgeräte, 45, 47 Sicherheitshinweise Halbleiterschaltgeräte, 11 Sicherungen Halbleiterschaltgeräte, 39 SIRIUS Innovationen System-Konfigurator, 30 Sperrspannung Halbleiterschaltgeräte, 27 Technical Assistance, 10 Tool Auswahl der Halbleiterschaltgeräte, 30, 32, 32 SIRIUS Innovationen - Halbleiterschaltgeräte SIRIUS 3RF34 Gerätehandbuch, 11/2011, A5E03656507210A-01...
-
