Einstellungen
5.1
Einstellung der Nennweite
Vor dem Gebrauch muss das Gerät auf die Nennweite (Innendurchmesser) der Greifgüter (Untermuffen)
eingestellt werden.
•
Klappsplinte und Steckbolzen im Unterteil entfernen
•
Alle drei Greifarme des Gerätes entsprechend der Größe der Greifgüter (Untermuffen) verschieben.
•
Bohrungen auf dem Unterteil mit der Bohrung im Greifarm zur Deckung bringen.
•
Steckbolzen einführen und mit Klappsplint sichern.
Die Nennweiteneinstellung über die Verstelllöcher muss bei allen drei
eingestellt werden, da sonst das Gerät nicht senkrecht hängt!
5.1.1

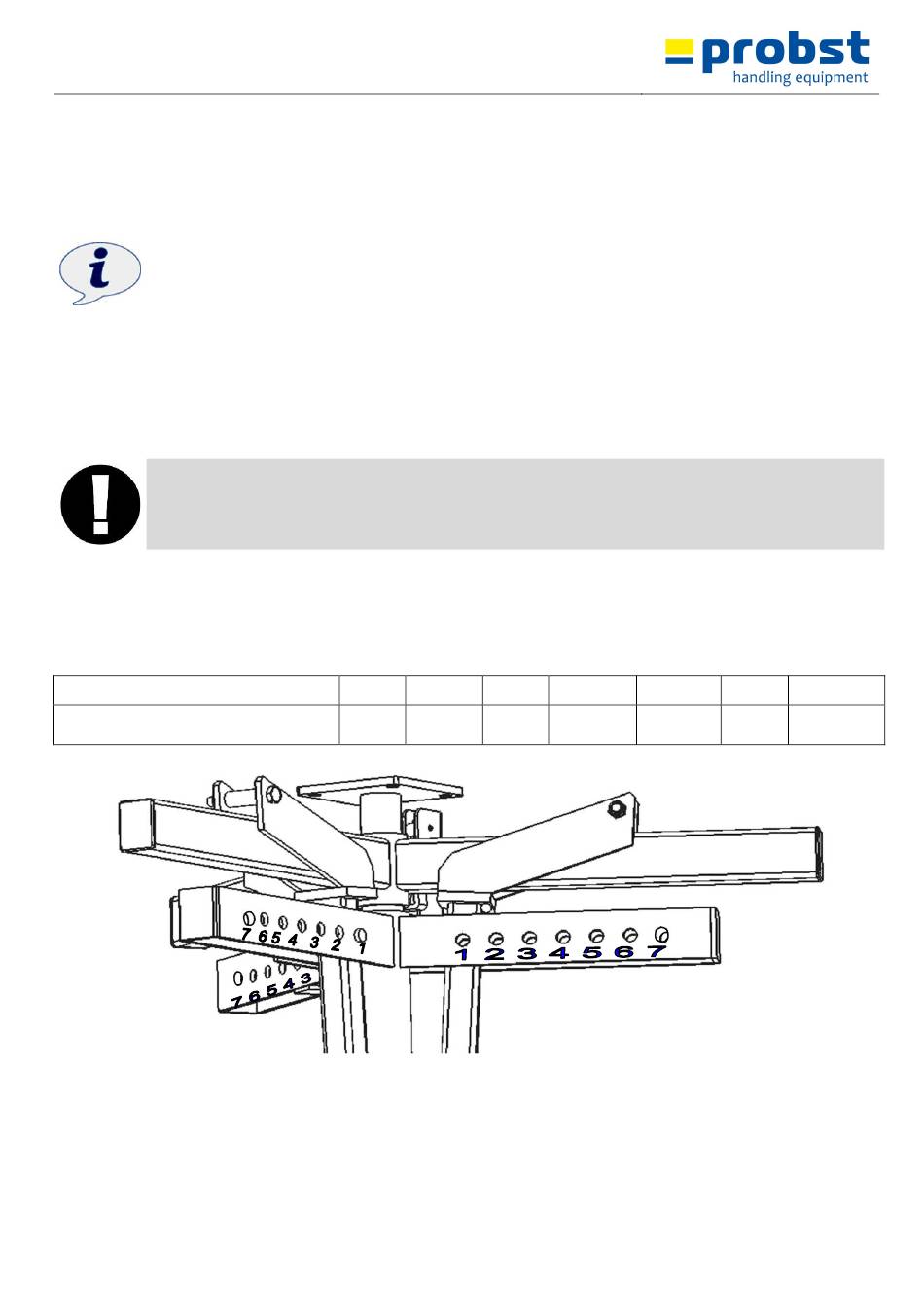

Nennweiteneinstellung über Verstelllöcher
Verstellpositionen:
Mögliche Aufnahmebereiche der
Untermuffen-Innendurchmesser in mm:
57200050
1
2
3
~ 600
~ 700
~ 800
12 / 18
Unterteilen immer synchron
4
5
~ 900
~ 1000
~ 1200
6
7
~ 1500
