T E C H N O L O G Y
F O R
T H E
W E L D E R ´ S
W O R L D .
NL Originele gebruiksaanwijzing
FR Mode d'emploi d'origine
DE Original Betriebsanleitung

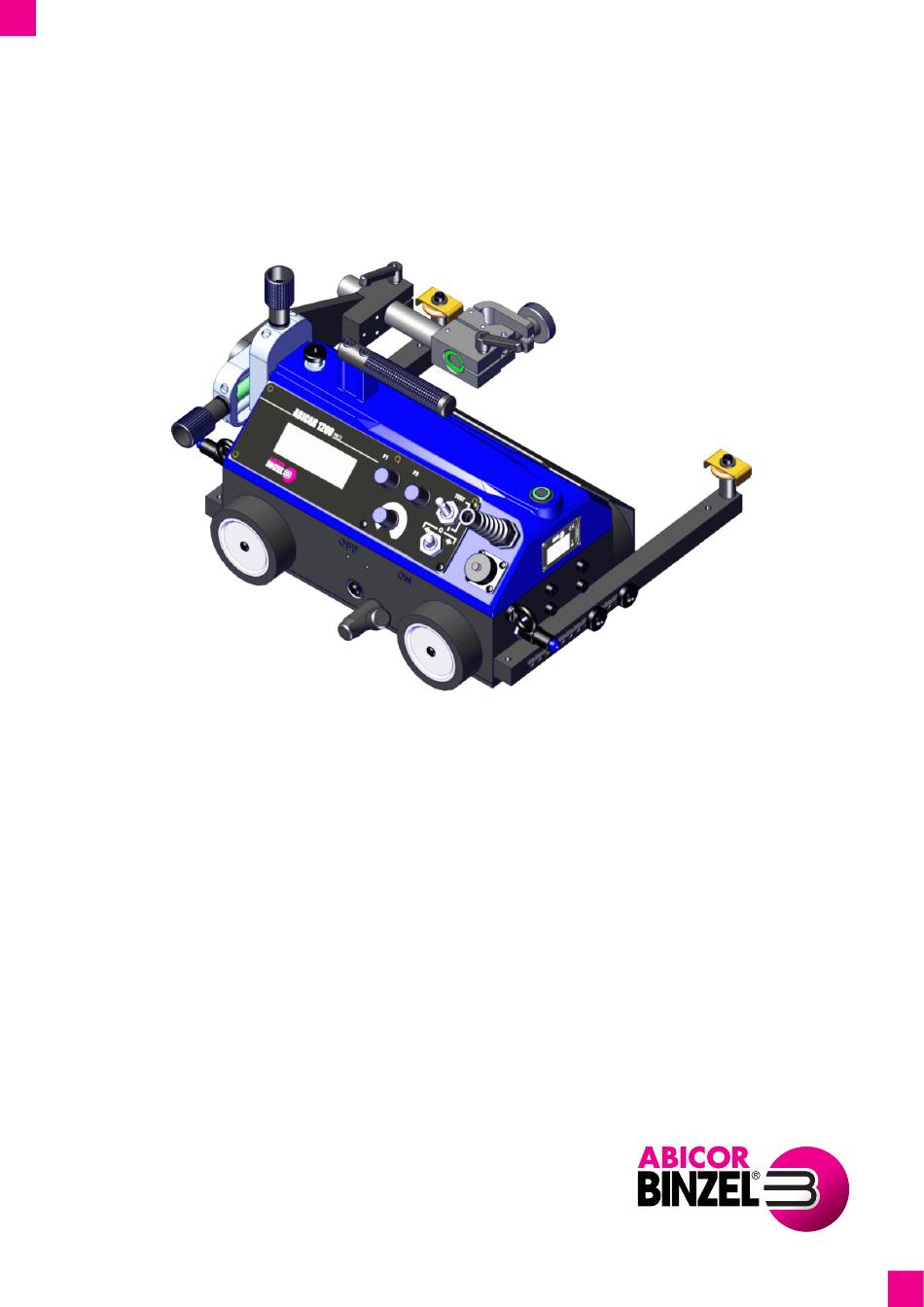

ABICAR 1200 PRO
NL Lastractor
FR Tracteur de soudage
DE Schweißtraktor
w w w . bi n z el - a b i c o r . c o m
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abicor Binzel ABICAR 1200 PRO

Inhaltszusammenfassung für Abicor Binzel ABICAR 1200 PRO

  • Seite 1 W O R L D . NL Originele gebruiksaanwijzing FR Mode d'emploi d'origine DE Original Betriebsanleitung ABICAR 1200 PRO NL Lastractor FR Tracteur de soudage DE Schweißtraktor w w w . bi n z el - a b i c o r . c o m...
  • Seite 62 ABICAR 1200 PRO Inhaltsverzeichnis Identifikation ..........................DE-3 Kennzeichnung..........................DE-3 Konformitätserklärung........................DE-3 Typenschild ............................DE-4 Verwendete Zeichen und Symbole ....................DE-4 Klassifizierung der Warnhinweise ....................DE-4 Sicherheit............................DE-5 Bestimmungsgemäße Verwendung ....................DE-5 Pflichten des Betreibers........................DE-5 Warn- und Hinweisschilder ......................DE-5 Grundlegende Sicherheitshinweise....................DE-6 Produktspezifische Sicherheitshinweise...................

  • Seite 63: Identifikation

    1 Identifikation 1 Identifikation Der Schweißtraktor ABICAR 1200 PRO dient zur Herstellung von kontinuierlichen Stumpf und Kehlnähten. Er wird mit Permanentmagneten befestigt und kann mit MIG/MAG-Schweißbrennern eingesetzt werden. Das Gerät darf nur mit Original ABICOR BINZEL Ersatzteilen betrieben werden. Diese Betriebsanleitung beschreibt nur den Schweißtraktor ABICAR 1200 PRO.

  • Seite 64: Typenschild

    1 Identifikation ABICAR 1200 PRO 1.3 Typenschild Abb. 1 Typenschild Das Gerät ist mit einem Typenschild gekennzeichnet. ► Für Rückfragen den Gerätetyp, die Gerätenummer und das Baujahr gemäß Typenschild bereithalten. 1.4 Verwendete Zeichen und Symbole In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet: Allgemeine Handlungsanweisungen.

  • Seite 65: Sicherheit

    ABICAR 1200 PRO 2 Sicherheit 2 Sicherheit Das vorliegende Kapitel vermittelt grundlegende Sicherheitshinweise und warnt vor den Restrisiken, die beachten werden müssen um das Produkt sicher zu bedienen. Ein Nichtbeachten der Sicherheitshinweise kann zur Gefahr für das Leben und die Gesundheit von Personen werden und zu Umweltschäden oder Sachschäden führen.

  • Seite 66: Grundlegende Sicherheitshinweise

    2 Sicherheit ABICAR 1200 PRO 2.4 Grundlegende Sicherheitshinweise Das Produkt wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Normen und Richtlinien entwickelt und gefertigt. Vom Produkt gehen konstruktiv unvermeidbare Restrisiken für Anwender, Dritte, Geräte oder andere Sachwerte aus. Für Schäden, die durch Nichtbeachtung der Dokumentationsunterlagen entstehen, übernimmt der Hersteller keine Haftung.

  • Seite 67: Sicherheitshinweise Zur Schutzkleidung

    ABICAR 1200 PRO 2 Sicherheit Sicherheitshinweise zur Schutzkleidung ► Tragen Sie keine weite Kleidung oder Schmuck. ► Tragen Sie bei langen Haaren ein Haarnetz. ► Tragen Sie Schutzbrille, Schutzhandschuhe und gegebenenfalls Atemschutzmaske. 2.5 Produktspezifische Sicherheitshinweise WARNUNG Verletzungsgefahr durch Aufenthalt im Arbeitsbereich des Geräts Im Arbeitsbereich des Geräts besteht die Gefahr von Verletzungen.

  • Seite 68: Angaben Für Den Notfall

    ► Unterbrechen Sie im Notfall sofort folgende Versorgungen: — Elektrische Energieversorgung — Gaszufuhr 3 Lieferumfang Die folgenden Komponenten sind im Lieferumfang enthalten: 1× Schweißtraktor ABICAR 1200 PRO 1× Brennerhalter mit kurzer Stange und Klemmsatz 1× Netzkabel 3 m 1× Lichtbogenzündkabel 6,5 m 2× Führungsarm (Standard) 1×...

  • Seite 69: Produktbeschreibung

    ABICAR 1200 PRO 4 Produktbeschreibung Rückversand ► Für den Rückversand Originalverpackung und Originalverpackungsmaterial verwenden. ► Bei Fragen zur Verpackung und Transportsicherung Lieferanten, Spediteure oder Transporteure kontaktieren. 4 Produktbeschreibung 4.1 Aufbau und Funktion Abb. 2 Aufbau und Funktion A Kreuzschlitten K Sicherungsöse B Stellschraube vertikal L Buchse für Lichtbogenzündkabel...

  • Seite 70: Bedienelemente

    4 Produktbeschreibung ABICAR 1200 PRO 4.2 Bedienelemente Abb. 3 Bedienpanel A LED-Display E Fahrtrichtungsschalter (rechts / O / links) B Dreh-/Drückknopf F1 F Geschwindigkeitsregler C Dreh-/Drückknopf F2 G 6× Befestigungsschraube M4 × 8 D Schweißstartsignalschalter (Test / O / I) 4.3 Technische Daten...

  • Seite 71: Transport Und Aufstellung

    ABICAR 1200 PRO 5 Transport und Aufstellung Tab. 1 Allgemeine Angaben Vertikale Geschwindigkeit 0–110 cm/min Geräuschpegel < 70 dB Gewicht 14 kg Tab. 2 Allgemeine Angaben Oszillator Art der Oszillation Winkel (max. 11°) Breite der Oszillation bei r = 150 mm 1–30 mm (1–100%)

  • Seite 72: Inbetriebnahme

    6 Inbetriebnahme ABICAR 1200 PRO 6 Inbetriebnahme WARNUNG Stromschlag durch fehlerhafte Kabel Durch beschädigte oder unsachgemäß installierte Kabel kann es zu lebensgefährlichen Stromschlägen kommen. ► Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation und Beschädigungen. ► Lassen Sie schadhafte, deformierte oder verschlissene Teile ausschließlich von einer Elektrofachkraft austauschen.

  • Seite 73: Schweißbrenner Montieren

    ABICAR 1200 PRO 6 Inbetriebnahme Einstellung der Länge ► Rolleneinheit auf der anderen Seite des Führungsarms montieren. Einstellung der Führungsarme für Außenkanten* ► Höhe der Rollen über die Muttern einstellen. * Zubehörteil ► Führungsarme entsprechend den Anforderungen mit den Rändelschrauben links und rechts am Gerät montieren.

  • Seite 74: Befestigung Von Zwei Schweißbrennern

    6 Inbetriebnahme ABICAR 1200 PRO 6.2.1 Befestigung von zwei Schweißbrennern Abb. 7 Zweiten Schweißbrenner montieren A 4× Befestigungsschrauben M6 × 8 E Kreuzschlitten B Schweißbrennerhalter F Feststellschraube C Max. Bereich für Werkstück G Schweißbrenner D Arretierhebel max. 75 Zweiten Schweißbrennerhalter (B) mit den Befestigungsschrauben (A) montieren.
  • Seite 75 ABICAR 1200 PRO 6 Inbetriebnahme Abb. 9 Oszillator montieren A 4× Befestigungsschrauben M5 × 10 F 2 Befestigungsschrauben M5 × 16 B Befestigungsplatte G Oszillator C Anschlussbuchse Oszillator H Arretierhebel D Zwischenstück I Schweißbrennerhalter E 2× Befestigungsschrauben M5 × 20 Die Montage des Oszillators kann vertikal oder horizontal erfolgen.

  • Seite 76: Führungsarme Positionieren

    6 Inbetriebnahme ABICAR 1200 PRO 6.4 Führungsarme positionieren Abb. 11 Einstellung Zwangsführung A Bauteil D Anstellwinkel B Führungsarm vorne E Führungsarm hinten C Rändelschrauben Anlagefläche Bauteil Fahrtrichtung Um eine Zwangsführung entlang der Anlagefläche zu gewährleisten, muss der hintere Führungsarm (E) kürzer als der vordere Führungsarm (B) eingestellt werden.

  • Seite 77: Lichtbogenzündkabel Anschließen

    ABICAR 1200 PRO 6 Inbetriebnahme 6.6 Lichtbogenzündkabel anschließen WARNUNG Stromschlag durch fehlerhafte Kabel Durch beschädigte oder unsachgemäß installierte Kabel kann es zu lebensgefährlichen Stromschlägen kommen. ► Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation und Beschädigungen. ► Lassen Sie schadhafte, deformierte oder verschlissene Teile ausschließlich von einer Elektrofachkraft austauschen.

  • Seite 78: Schweißprogramme

    6 Inbetriebnahme ABICAR 1200 PRO 6.8 Schweißprogramme Über das Bedienpanel können im Konfigurationsmenü bis zu 40 Schweißprogramme (JOBs) erstellt und gespeichert werden. Im Betrieb können diese JOBs über das Hauptmenü gestartet werden. Abb. 15 Visualisierung des Schweißvorgangs Abschnitt 2 Kraterfüllen...

  • Seite 79: Konfigurationsmenü

    ABICAR 1200 PRO 6 Inbetriebnahme 6.8.2 Konfigurationsmenü Im Konfigurationsmenü können bis zu 40 Schweißprogramme (JOBs) erstellt und gespeichert werden. Konfigurationsmenü aufrufen ► Um in das Konfigurationsmenü zu gelangen, F1 für ca. 3 s gedrückt halten. Es wird in das Konfigurationsmenü gewechselt und der Parameter „Schweißgeschw.“...

  • Seite 80: Schweißparameter Einstellen

    6 Inbetriebnahme ABICAR 1200 PRO Schweißparameter einstellen Die folgenden Schweißparameter können über die Navigation eingestellt werden. Tab. 5 Übersicht der Schweißparameter Parameter Wert Beschreibung Schweißgeschw. 0,0–130,0 cm/min Geschwindigkeit des Schweißtraktors Schweißlänge 1,0–250,0 cm Länge des Schweißnaht Sprung 0,0–100,0 cm Abstand zwischen den Schweißnähten.

  • Seite 81: Oszillationsschweißparameter Einstellen (Optional)

    ABICAR 1200 PRO 6 Inbetriebnahme Oszillationsschweißparameter einstellen (optional)  6.3 Oszillator montieren auf Seite DE-14 Nach dem Anschließen des optionalen Oszillators, können im Konfigurationsmenü die Oszillationsparameter eingestellt werden. Die folgende Abbildung zeigt eine grafische Darstellung der Oszillationsschweißparameter. Abb. 17 Oszillationsschweißparameter Osc.

  • Seite 82: Flexible Führungsschienen Montieren (Optional)

    6 Inbetriebnahme ABICAR 1200 PRO 6.10 Flexible Führungsschienen montieren (optional)  15 Ersatz- und Verschleißteile auf Seite DE-30 Benötigtes Werkzeug: Innensechskantschlüssel SW3, SW4 und SW5 Ermöglicht das Fahren auf einer Oberfläche und auf Rohren. max. Schienenlänge: 1,85 m min. Biegeradius: 1 m Flexible Führungsschienen an Magnetblöcken mit...

  • Seite 83: Betrieb

    ABICAR 1200 PRO 7 Betrieb 7 Betrieb WARNUNG Verletzungsgefahr durch Absturz des Geräts Am Ende von Werkstücken, im Betrieb auf schrägen oder senkrechten Flächen oder bei hohen Außentemperaturen kann das Gerät abstürzen und schwere Verletzungen verursachen. ► Betreiben Sie das Gerät niemals ohne Aufsicht.

  • Seite 84: Außerbetriebnahme

    8 Außerbetriebnahme ABICAR 1200 PRO 8 Außerbetriebnahme ► Bei der Außerbetriebnahme die Abschaltprozeduren der schweißtechnischen Komponenten beachten. Gerät am Ein-/Ausschalter ausschalten. Schutzgas- Nachströmzeit abwarten. Absperrventil der Gaszufuhr schließen. Stromquelle ausschalten. Netzstecker ziehen. 9 Wartung und Reinigung Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für eine lange Lebensdauer und eine einwandfreie Funktion.

  • Seite 85: Störungen Und Deren Behebung

    ABICAR 1200 PRO 10 Störungen und deren Behebung 10 Störungen und deren Behebung ► Dokumentation der schweißtechnischen Komponenten beachten. ► Bei Fragen und Problemen an einen entsprechenden Fachhändler wenden. Tab. 8 Störungen und deren Behebung Störung Ursache Behebung Gerät lässt sich nicht einschalten.

  • Seite 86: Demontage

    ► Entsprechende örtlichen Bestimmungen und die Hinweise zur Entsorgung der vom Betriebsmittelhersteller vorgegebenen Sicherheitsdatenblätter beachten. 12.3 Verpackungen ABICOR BINZEL hat die Transportverpackung auf das Notwendigste reduziert. Bei der Auswahl der Verpackungsmaterialien wird auf eine mögliche Wiederverwertung geachtet. DE - 26...

  • Seite 87: Gewährleistung

    13 Gewährleistung 13 Gewährleistung Dieses Produkt ist ein Original ABICOR BINZEL Erzeugnis. Die Alexander Binzel Schweisstechnik GmbH & Co. KG garantiert eine fehlerfreie Herstellung und übernimmt für dieses Produkt bei Auslieferung eine werksseitige Fertigungs- und Funktionsgarantie entsprechend dem Stand der Technik und der geltenden Vorschriften.
  • Seite 88 14 Zubehörteile ABICAR 1200 PRO Rad gummiert Bestellnummer: 522.0201.4 (4 Stück) Kabelhalter Bestellnummer: 522.0193.1 M6 × 18 Doppelbrenner Befestigung Bestellnummer: 522.0192.1 Oszillator inkl. Kabelhalter Bestellnummer: 522.0183.1 Niederhalter Stange Bestellnummer: 522.0202.1 Niederhalter Stange mit Klemme Bestellnummer: 522.0203.1 Prismaklemme 16–22 mm Bestellnummer: 522.0204.1 Brennerklemme 16–22 mm...
  • Seite 89 ABICAR 1200 PRO 14 Zubehörteile Isolierhülse Bestellnummer: 522.0205.1 Befestigungsstange kurz Bestellnummer: 522.0206.1 Befestigungsstange lang Bestellnummer: 522.0207.1 Kreuzschlitten Bestellnummer: 522.0210.1 Kreuzschlitten verlängert Bestellnummer: 522.0211.1 Lichtbogenzündkabel 6,5 m Bestellnummer: 522.0212.1 Netzkabel 3 m (10 ft) Bestellnummer: 522.0213.1 115 V (US/Typ B) Bestellnummer: 522.0214.1 230 V (EU/Typ E+F) Bestellnummer: 522.0215.1 230 V (AU/Typ I)

  • Seite 90: Ersatz- Und Verschleißteile

    15 Ersatz- und Verschleißteile ABICAR 1200 PRO 15 Ersatz- und Verschleißteile Tab. 9 Ersatz- und Verschleißteile Artikelbezeichnung Artikelnummer Oszilator Buchse kpl. 522.0217.1 Gehäuseoberteil 522.0218.1 Netzteil kpl. 522.0219.1 Drehknauf horizontal kpl. 522.0220.1 Wertgeberplatine 522.0221.1 Kreuzschlittenarm 522.0222.1 Bedienschalter Set 522.0223.1 Drehknauf vertikal kpl.

  • Seite 91: Schaltplan

    ABICAR 1200 PRO 16 Schaltplan 16 Schaltplan Hauptschalter M1 Motor P205 24 V i = 400 Buchse für Lichtbogenzünd- Schnittstelle kabel Oszillator Lichtbogenzündkabel DE - 31...
