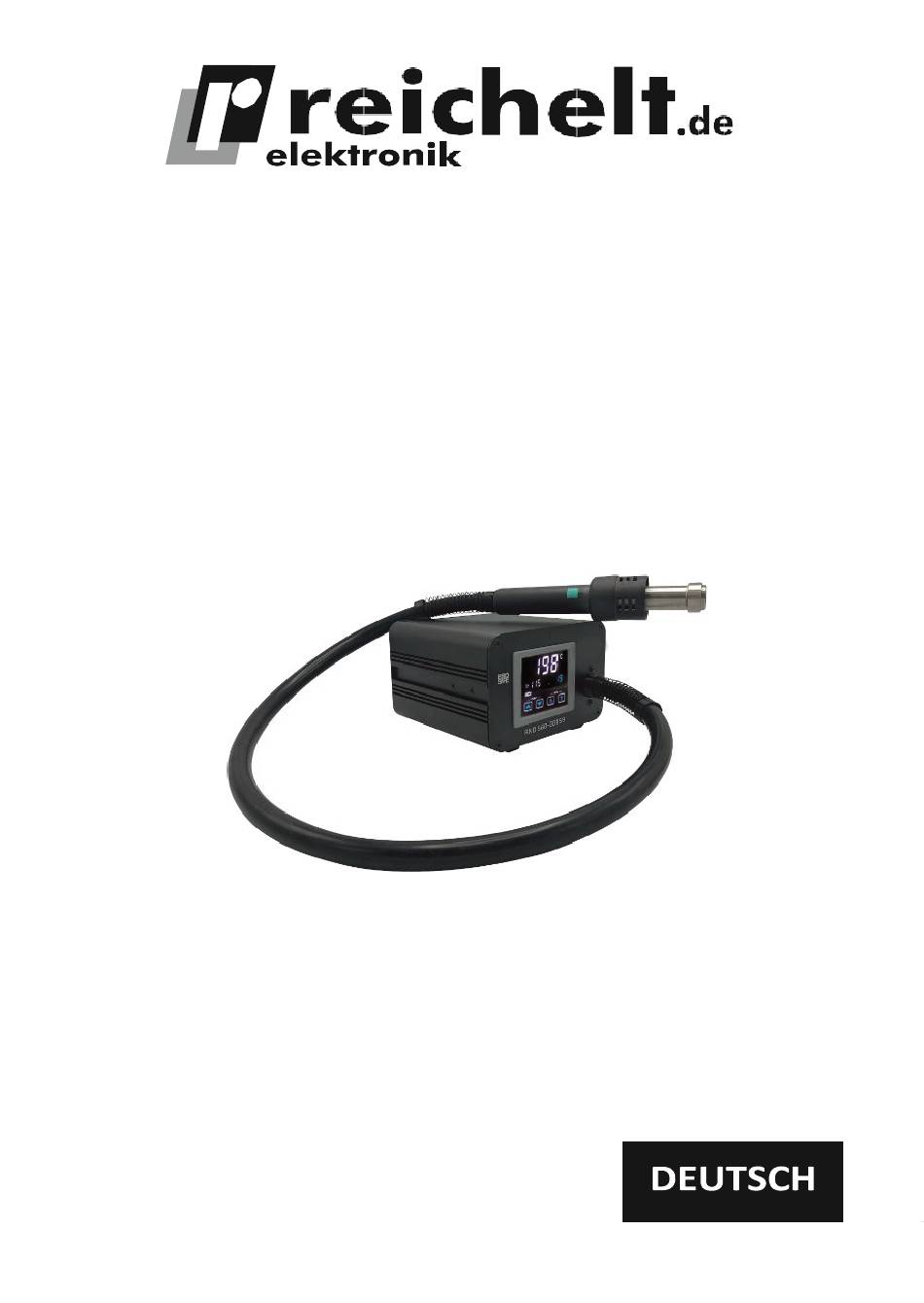

- Seite 1 Lötstation STATION LF-861D – Bedienungsanleitung –...
- Seite 2 Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 03/2021 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik.
- Seite 3 1. Beschreibung und Funktion Bei der Lötstation LF-861D handelt es sich um eine, temperaturgeregelte L ötstation mit hoher Leistungsfähigkeit und Temperatur. Diese Lötstation wurde speziell zum Löten und Entlöten von SMD-Bauteilen mit geregelter Heißluft entwickelt. Diese Lötstation zeichnet sich vor allem durch ihre hohe Benutzerfreundlichkeit und Sicherheit aus. Aufgrund ihrer Eigenschaften bieten sich die Lötstation vor allem für den Einsatz in Universitäten, Forschungs- und Lehreinrichtungen, unternehmensinternen Laboren, in der Fertigung und ähnlichen Bereichen an.
- Seite 4 2. Bestimmungsgemäßer Einsatz Die Lötstation LF-861D ist ausschließlich für elektrotechnische Lötarbeiten konzipiert, dieser Bedienungsanleitung beschriebenen Leistungs- Temperaturbereichen entsprechen. Während und nach dem Einsatz ist zwingend für eine ausreichende Belüftung bzw. Absaugung der entstehenden Lötdämpfe zu sorgen. Gerät darf unter keinen Umständen brennbaren explosionsgefährdeten Umgebungen zum Einsatz kommen.
- Seite 5 • Das Gerät inklusive des Zubehörs ist vor der Inbetriebnahme auf eventuelle Schäden zu prüfen. Im Zweifelsfall keine Lötarbeiten durchführen! Die maximalen Eingangswerte des Lötkolbens dürfen unter keinen Umständen • überschritten werden. Eine Überschreitung kann zu Verletzungen führen und / oder das Gerät beschädigen.
- Seite 6 4. Anzeige- und Bedienelemente Bedienelemente: Die leistungsfähige Lötstation LF-861D mit elektronischer Temperaturregelung folgt einem speziellen Design mit intelligenter Mikrochip-Steuerung und erfüllt alle aktuellen und zukünftigen Anforderungen an das bleifreie Löten in der Elektronikbranche und das Arbeiten an professioneller SMD-Elektronik. Der ergonomische Griff mit kurzem Abstand zwischen Heizelement und Spitze ermöglicht schnelles Aufheizen und eine ebenso schnelle Temperaturverteilung.
- Seite 7 6. Systemeinstellungen 6.1 Schnelleinstellung der Temperatur über Temperatur-Voreinstellungen Halten Sie gleichzeitig die Schaltfläche „SET“ auf dem Bildschirm und die grüne Taste am Griff für zwei Sekunden gedrückt. Nach dem Loslassen beginnt die blaue Ziffer 00 zu blinken. Diese Ziffer dient zur Kalibrierung der Temperatur. Ohne Vornahme einer Einstellung blinken CH1 und die Temperatur, wenn die Schaltfläche „SET“...
- Seite 8 ein zweites Mal, um den Host zu starten. Wenn der Heißluftpencil auf der Ablage platziert wird, wird auch die Ruhezustandsfunktion aktiviert. Bei der Entnahme des Heißluftpencils aus der Ablage ist dieser sofort ein- satzbereit. Düsenwechsel Verwenden Sie ein U-förmiges Stück an der Vorderseite des Gestells, um den Entlötkopf zu entfernen.
- Seite 9 **Drücken Sie von einem beliebigen voreingestellten Kanal aus auf die Pfeiltasten zum Einstellen der Temperatur, um den Standardkanal CH0 zu aktivieren. Dieser bleibt als Standardkanal für die Temperatursteuerung eingestellt, bis erneut ein voreingestellter Kanal durch Drücken der weißen Taste aktiviert wird. TEMPERATURSPEICHERKANÄLE Dieses Touchscreen-Modell bietet Speicherkanäle für drei voreingestellte Temperaturniveaus –...
- Seite 10 Wert für die einzelnen Speicherkanäle einzustellen: Halten Sie die Schaltfläche „SET“ auf dem Touchscreen 3 Sekunden lang gedrückt, wobei es unerheblich ist, welcher CH aktuell eingestellt ist. Wenn Sie die Schaltfläche „SET“ loslassen, blinkt die CH0-Nummer. Drücken Sie die Schaltfläche „SET“ erneut. Das Symbol CAL fängt an zu blinken.
- Seite 11 In diesem Modus wird das Heizelement manuell deaktiviert und die Kühlung setzt ein, was durch das Schneeflockensymbol links auf dem Bildschirm angezeigt wird. Wenn der Lötkolben auf unter 100 °C abgekühlt ist, ändert sich das Symbol zu einem [BEN – Halbmondsymbol, siehe Abbildung 3] und die Station wechselt in den Ruhemodus.
- Seite 12 Verwenden Sie LF- 861D nicht in der Nähe von entzündlichen Gasen oder anderen brennbaren Stoffen. Sowohl die Düse als auch die Luft sind sehr heiß und können Verbrennungen verursachen. Berühren Sie niemals die Düse und die Heizelementbaugruppe und lassen Sie keine heiße Luft gegen Ihre Haut strömen.
- Seite 13 trennen Sie den Netzstecker von der Stromversorgung. Hinweis: Nachdem der Netzschalter ausgeschaltet wurde, fällt die Temperatur nach ca. einer Minute auf 75 °C (167 °C) ab und das Gerät schaltet sich automatisch aus. Entfernen von verbleibendem Lot: Reinigen Sie nach dem Entfernen des IC die verbleibenden Lotreste mit Entlötlitze oder einem Entlötwerkzeug.
- Seite 14 Sicherungswechsel: ACHTUNG Trennen Sie vor dem Sicherungswechsel der Lötstation das Gerät vom Stromnetz! Stromschlaggefahr! • Sofern sich die Lötstation nicht einschalten lässt, kann die Fehlerursache in einer defekten Netzsicherung der Lötstation liegen. Diese befindet sich in einem Sicherungsfach an der Rückseite des Geräts.Trennen Sie zunächst den Netzstecker der Lötstation vom Stromnetz und anschließend das Netzkabel von der Lötstation auf der Geräterückseite.
- Seite 15 Reinigen Sie den Lötkolben und die Lötstation regelmäßig mit einem trockenen Leinentuch. Bei groben Verschmutzungen kann das Tuch leicht angefeuchtet werden. Benutzen Sie jedoch keine Reinigungsmittel oder ätzende Scheuermittel. 9. Technische Daten Artikelnummer STATION LF-861D Netzspannung 230 V AC / 50 Hz Leistungsaufnahmen 1300W...
- Seite 16 Inverkehrbringer: Firmenbezeichnung: reichelt elektronik GmbH & Co. KG Adresse: Elektronikring 1, 26452 Sande Telefon: +49 (0) 4422 955-333 Mailadresse: info@reichelt.de Web: www.reichelt.de Handelsregistereintragung: HRA 200654 Amtsgericht Oldenburg WEEE-Reg.-Nr.: DE 58715331 Hinweise zur Entsorgung Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro- Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt...
