Inhaltszusammenfassung für reichelt elektronik LF-399D

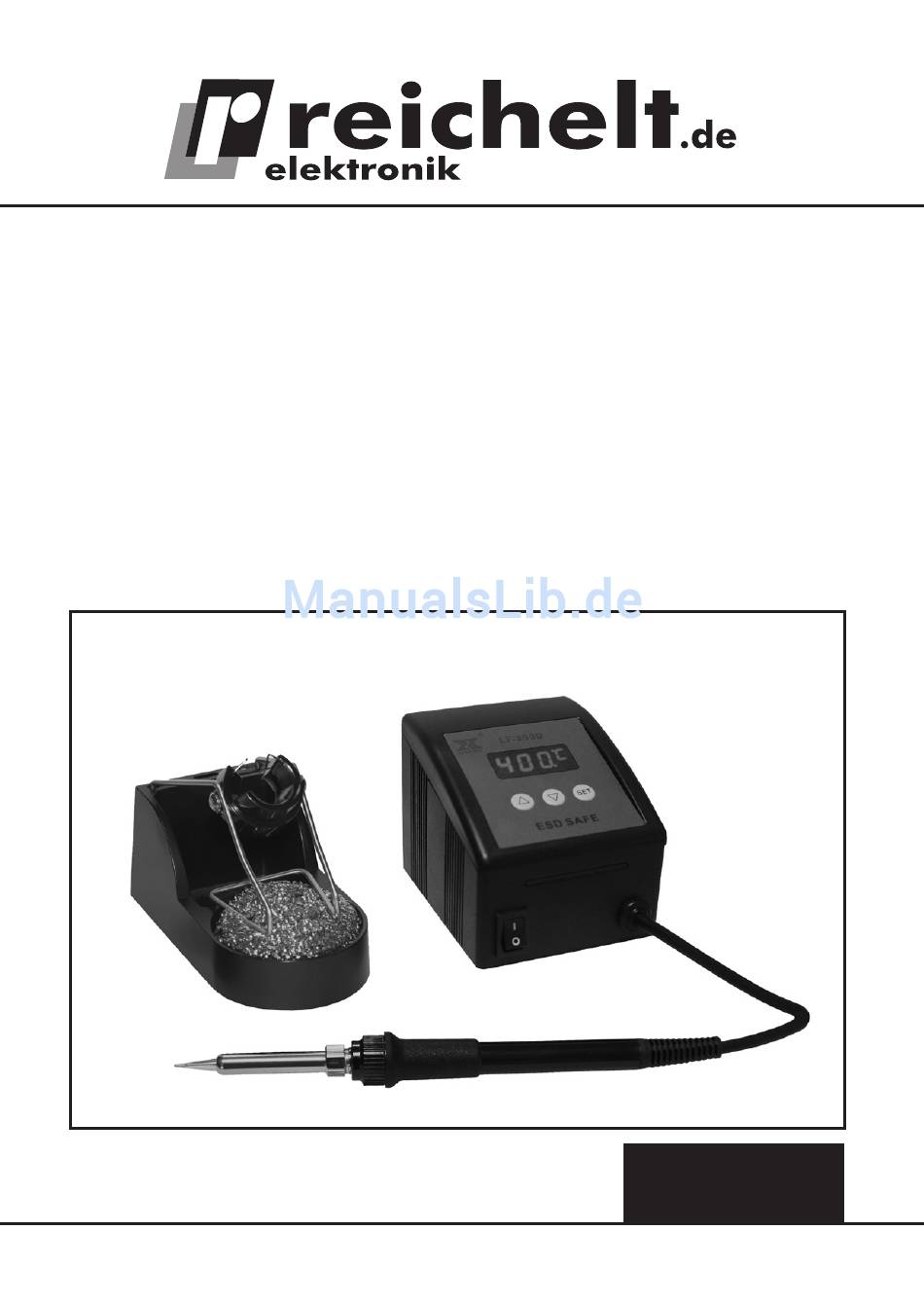

- Seite 1 Digital-Lötstation LF-399D - 80 W - – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2014 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Die Lötstation LF-399D ist für Elektronik-Lötarbeiten im Leistungsbereich bis 80 W geeignet. Aufgrund des weiten Temperaturbereiches ist die Lötstation besonders für RoHS-konformes Bleifrei-Löten geeignet. Die Funktionen und Eigenschaften: · Löttemperatur: 150 bis 480°C · Max. Ausgangsleistung: 80 W ·... - Seite 4 · Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente
4. Bedien-, Anschluss- und Anzeigeelemente 1 - Temperaturanzeige 2 - Anzeige der Temperatur-Maßeinheit 3 - Heizanzeige 4 - Funktionstaste „SET” 5 - Taste t 6 - Taste s 7 - Lötkolben-Anschluss 8 - Netzschalter 9 - Netzkabelanschluss... -
Seite 6: Inbetriebnahme Und Betrieb
5. Inbetriebnahme und Betrieb 5.1 Inbetriebnahme, Sollwerteinstellung · Stellen Sie die Lötstation und die Lötkolbenablage auf einer ebenen, waage- rechten, unbrennbaren Fläche und entfernt von brennbaren Gegenständen auf. · Kontrollieren Sie, dass der Netzschalter ausgeschaltet ist (nach unten ge- kippt). ·... - Seite 7 000 bedeutet: das Gerät arbeitet ohne Passwortschutz 100 bedeutet: das Gerät ist passwortgeschützt und kann ohne Passwort nicht neu eingestellt werden · Drücken Sie abschließend nochmals die Taste „SET” zur Speicherung des Passwortes. Nehmen Sie nun die nächste Einstellung vor oder gehen Sie zu F0 und warten Sie 15 Sekunden, bis das Gerät zum normalen Betrieb zurück- kehrt.
-
Seite 8: Hinweise Für Lötarbeiten
5.3 Hinweise für Lötarbeiten · Wählen Sie die für Ihre Arbeiten notwendige Lötspitzentemperatur: Schmelzpunkt Lötzinn (60Sn/40Pb): ab 220°C Schmelzpunkt bleifreies Lötzinn: ab ca. 250°C Normales Löten (Service-/Hobbybereich): 300 - 360°C Produktion: 360 - 410°C · Wählen Sie genau die für die jeweilige Arbeit geeignete Temperatur. Eine zu geringe Lötspitzentemperatur führt zu „kalten”... -
Seite 9: Netzsicherung Austauschen
Lötspitze Silikon- Heiz- Hitze- Hülse Handgriff kabel element schutz Rändelschraube Knickschutz Heizelement- Halterung · Setzen Sie die neue Lötspitze ein, setzen Sie die Lötspitzenhülse wieder auf und verschrauben Sie diese vorsichtig mit Hilfe der Zange - nicht zu fest an- ziehen! ·... -
Seite 10: Fehleranzeige
· Auf der Elektronikplatine finden Sie die Netzsicherung: Sicherung F 0,5 A/250 V · Ist die Sicherung defekt, so tauschen Sie diese durch eine Sicherung des glei- chen Typs (0,5 A /250 V, 5 x 20 mm, flink) aus. Keine andere Sicherung und kein Provisorium einsetzen! ·... -
Seite 11: Technische Daten
10. Technische Daten Netzspannung: 230 V/50 Hz Ausgangsspannung: 230 VAC Ausgangsleistung: 80 W Löt-Temperatur: 150 - 480°C Regelgenauigkeit: ±5°C Isolationswiderstand Heizelement: 100 MΩ Aufheizzeit: ca. 30 Sek. bis 400°C Korrekturbereich: ±99°C/±210°F Werkseinstellung: 150°C, Korrekturfaktor 00 Abm. (B x H x T): 105 x 90 x 90 mm Netzsicherung: 5 x 20 mm, 0,5 A / 250 V, flink...
