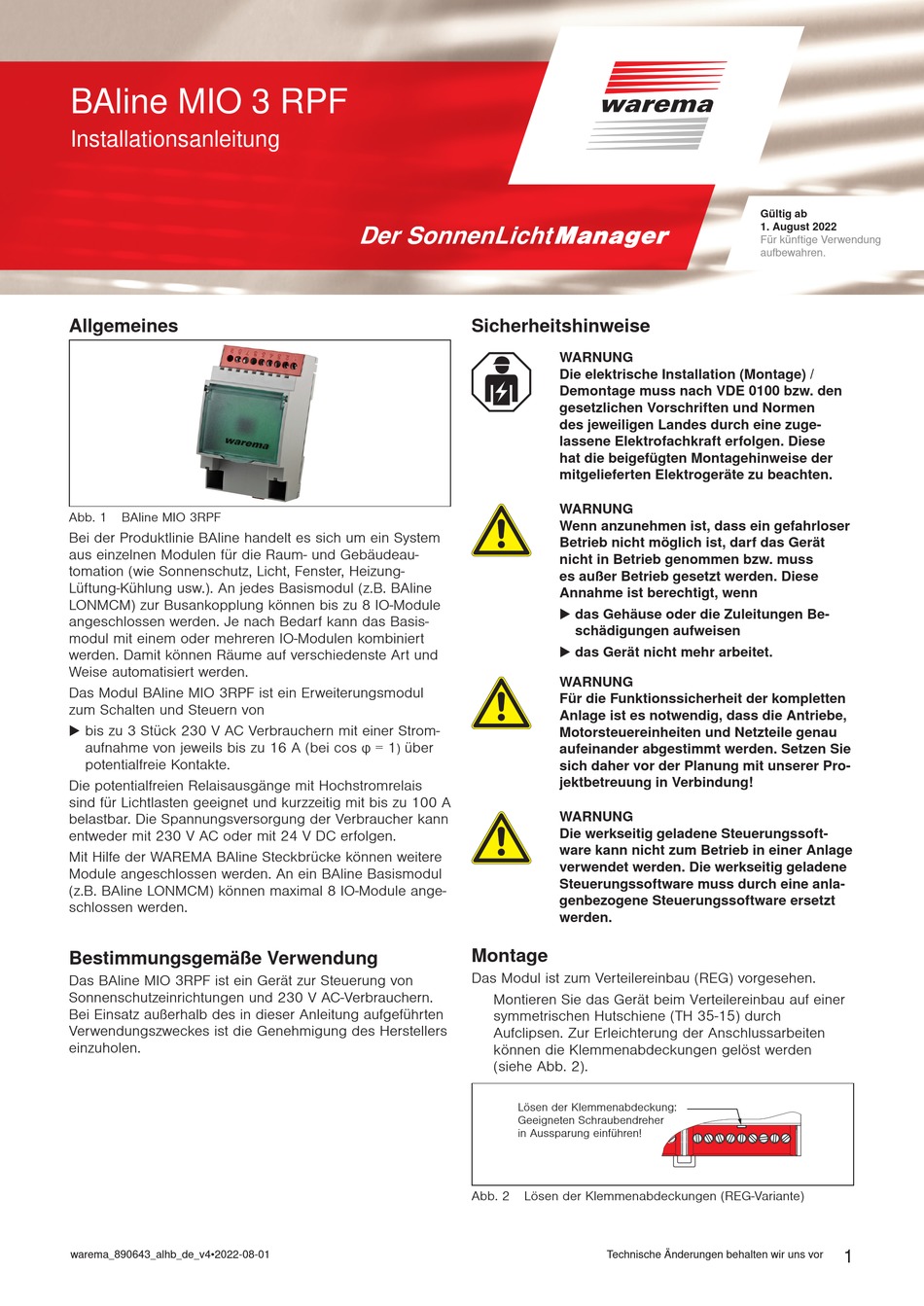

BAline MIO 3 RPF
Installationsanleitung
Allgemeines

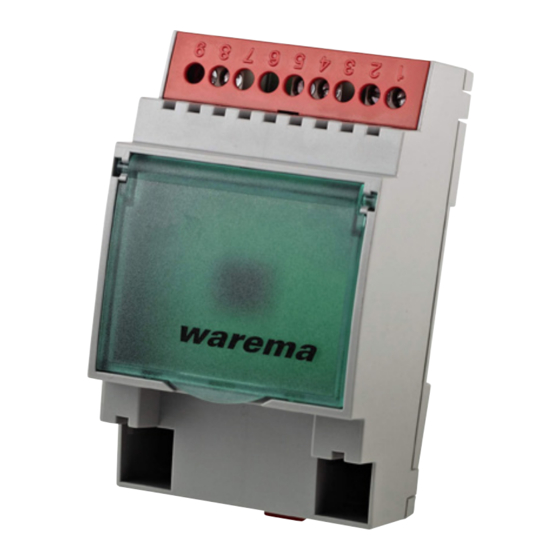

Abb. 1 BAline MIO 3RPF
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeau-
tomation (wie Sonnenschutz, Licht, Fenster, Heizung-
Lüftung-Kühlung usw.). An jedes Basismodul (z.B. BAline
LONMCM) zur Busankopplung können bis zu 8 IO-Module
angeschlossen werden. Je nach Bedarf kann das Basis-
modul mit einem oder mehreren IO-Modulen kombiniert
werden. Damit können Räume auf verschiedenste Art und
Weise automatisiert werden.
Das Modul BAline MIO 3RPF ist ein Erweiterungsmodul
zum Schalten und Steuern von
 bis zu 3 Stück 230 V AC Verbrauchern mit einer Strom-
aufnahme von jeweils bis zu 16 A (bei cos φ = 1
potentialfreie Kontakte.
Die potentialfreien Relaisausgänge mit Hochstromrelais
sind für Lichtlasten geeignet und kurzzeitig mit bis zu 100 A
belastbar. Die Spannungsversorgung der Verbraucher kann
entweder mit 230 V AC oder mit 24 V DC erfolgen.
Mit Hilfe der WAREMA BAline Steckbrücke können weitere
Module angeschlossen werden. An ein BAline Basismodul
(z.B. BAline LONMCM) können maximal 8 IO-Module ange-
schlossen werden.
Bestimmungsgemäße Verwendung
Das BAline MIO 3RPF ist ein Gerät zur Steuerung von
Sonnenschutzeinrichtungen und 230 V AC-Verbrauchern.
Bei Einsatz außerhalb des in dieser Anleitung aufgeführten
Verwendungszweckes ist die Genehmigung des Herstellers
einzuholen.
warema_890643_alhb_de_v4•2022-08-01
Sicherheitshinweise
W
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge-
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
W
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt, wenn
 das Gehäuse oder die Zuleitungen Be-
 das Gerät nicht mehr arbeitet.
W
Für die Funktionssicherheit der kompletten
Anlage ist es notwendig, dass die Antriebe,
Motorsteuereinheiten und Netzteile genau
über
aufeinander abgestimmt werden. Setzen Sie
)
sich daher vor der Planung mit unserer Pro-
jektbetreuung in Verbindung!
W
Die werkseitig geladene Steuerungssoft-
ware kann nicht zum Betrieb in einer Anlage
verwendet werden. Die werkseitig geladene
Steuerungssoftware muss durch eine anla-
genbezogene Steuerungssoftware ersetzt
werden.
Montage
Das Modul ist zum Verteilereinbau (REG) vorgesehen.
Montieren Sie das Gerät beim Verteilereinbau auf einer
symmetrischen Hutschiene (TH 35-15) durch
Aufclipsen. Zur Erleichterung der Anschlussarbeiten
können die Klemmenabdeckungen gelöst werden
(siehe Abb. 2).
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 2 Lösen der Klemmenabdeckungen (REG-Variante)
ARNUNG
ARNUNG
schädigungen aufweisen
ARNUNG
ARNUNG
Technische Änderungen behalten wir uns vor
Gültig ab
1. August 2022
Für künftige Verwendung
aufbewahren.
