WAREMA BAline MIO 8I Installationsanleitung

BAline MIO 8I
Installationsanleitung
Allgemeines

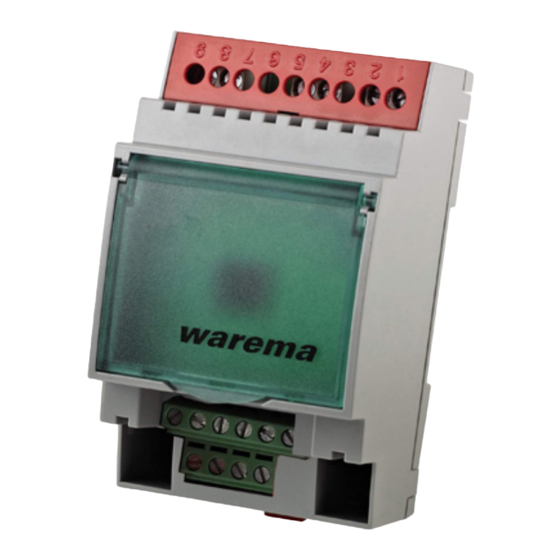

Abb. 1 BAline MIO 8I
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeauto-
mation (wie Sonnenschutz, Licht, Fenster, HLK usw.). An
jedes Basismodul (z.B. BAline LONMCM) zur Busankopp-
lung können bis zu 8 IO-Module angeschlossen werden. Je
nach Bedarf kann das Basismodul mit einem oder mehre-
ren IO-Modulen kombiniert werden. Damit können Räume
auf verschiedenste Art und Weise automatisiert werden.
Das Modul BAline MIO 8I ist ein Erweiterungsmodul, das
acht zusätzliche Eingänge zur Verfügung stellt.
Das Modul besitzt acht Eingänge, die wahlweise analog
oder digital beschaltet werden können, so dass optional
Sensoren mit Normsignalausgang oder handelsübliche
Taster angeschlossen werden können.
Mit Hilfe der WAREMA BAline Steckbrücke können weitere
Module angeschlossen werden.
Bestimmungsgemäße Verwendung
Das BAline MIO 8I ist ein Gerät zum Anschluss von Sen-
soren mit Normsignal oder handelsüblichen Tastern. Bei
Einsatz außerhalb des in dieser Anleitung aufgeführten
Verwendungszweckes ist die Genehmigung des Herstellers
einzuholen.
warema_2006959_alhb_de_v4•2022-08-01
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge-
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
W ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt, wenn
 das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen
 das Gerät nicht mehr arbeitet.
W ARNUNG
Für die Funktionssicherheit der kompletten
Anlage ist es notwendig, dass die Antriebe,
Motorsteuereinheiten und Netzteile genau
aufeinander abgestimmt werden. Setzen Sie
sich daher vor der Planung mit unserer Pro-
jektbetreuung in Verbindung!
W ARNUNG
Die werkseitig geladene Steuerungs-
software kann nicht zum Betrieb in einer
Anlage verwendet werden. Die werkseitig
geladene Steuerungssoftware muss durch
eine anlagenbezogene Steuerungssoftware
ersetzt werden.
Montage
Das Modul ist zum Verteilereinbau (REG) vorgesehen.
Montieren Sie das Gerät beim Verteilereinbau auf einer
symmetrischen Hutschiene (TH 35-15) durch Aufclipsen.
Zur Erleichterung der Anschlussarbeiten können die
Klemmenabdeckungen gelöst werden (siehe Abb. 2).
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 2 Lösen der Klemmenabdeckungen (REG-Variante)
Technische Änderungen behalten wir uns vor
Gültig ab
1. August 2022
Für künftige Verwendung
aufbewahren.
