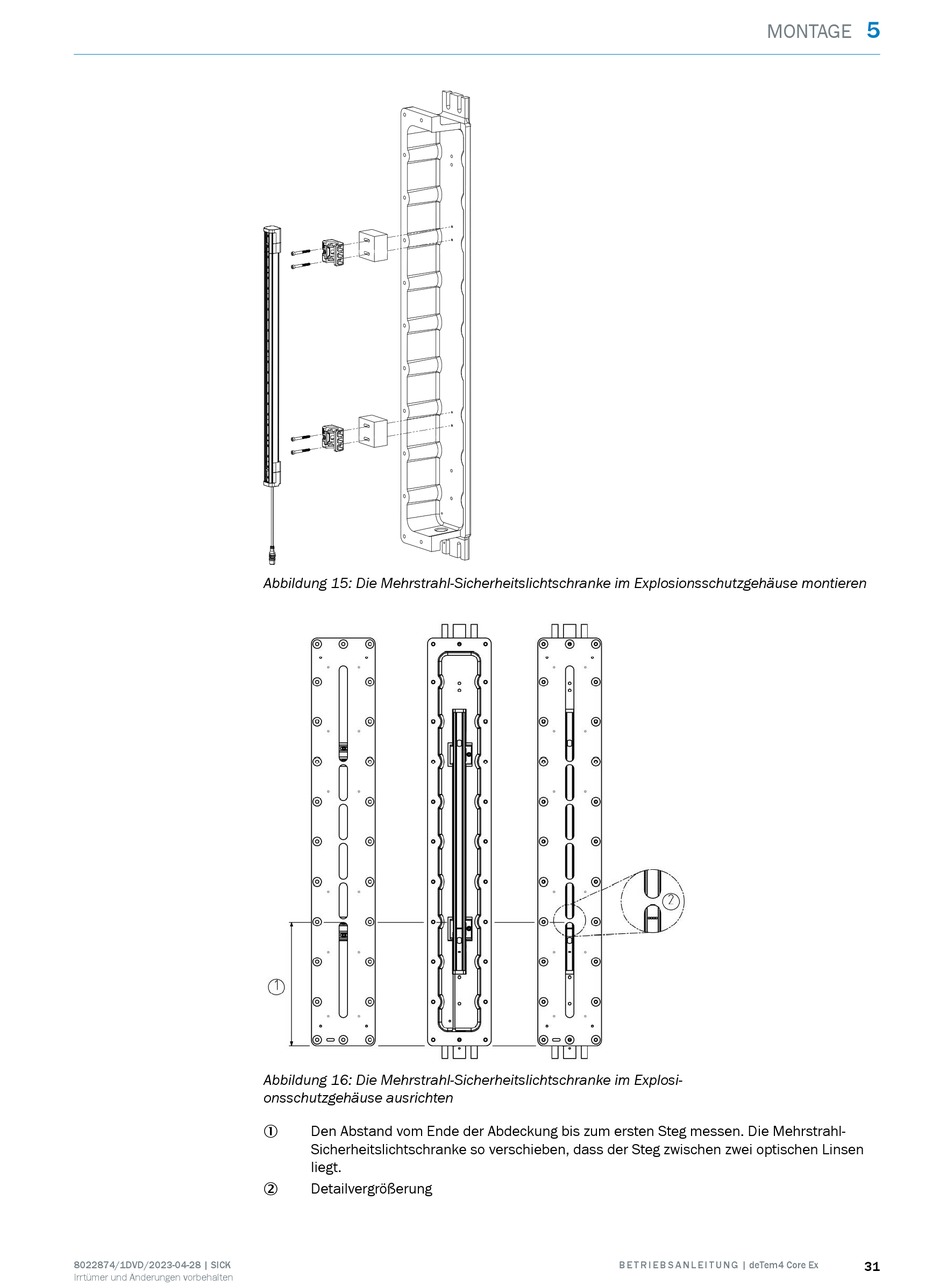

Abbildung 15: Die Mehrstrahl-Sicherheitslichtschranke im Explosionsschutzgehäuse montieren
Abbildung 16: Die Mehrstrahl-Sicherheitslichtschranke im Explosi‐
onsschutzgehäuse ausrichten
Den Abstand vom Ende der Abdeckung bis zum ersten Steg messen. Die Mehrstrahl-
1
Sicherheitslichtschranke so verschieben, dass der Steg zwischen zwei optischen Linsen
liegt.
Detailvergrößerung
2
