7
Pneumatik

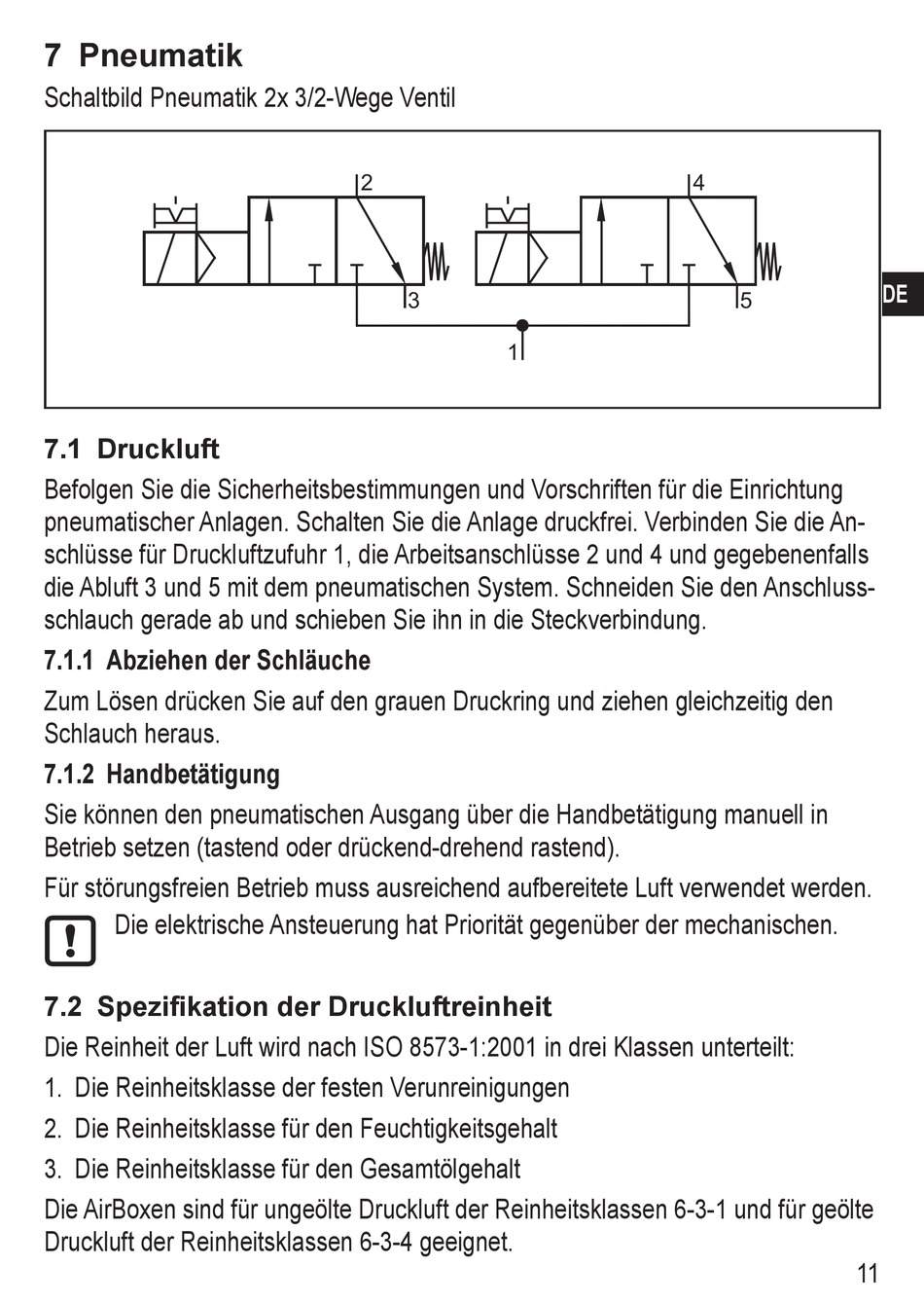

Schaltbild Pneumatik 2x 3/2-Wege Ventil
7.1
Druckluft
Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung
pneumatischer Anlagen� Schalten Sie die Anlage druckfrei� Verbinden Sie die An-
schlüsse für Druckluftzufuhr 1, die Arbeitsanschlüsse 2 und 4 und gegebenenfalls
die Abluft 3 und 5 mit dem pneumatischen System� Schneiden Sie den Anschluss-
schlauch gerade ab und schieben Sie ihn in die Steckverbindung.
7.1.1
Abziehen der Schläuche
Zum Lösen drücken Sie auf den grauen Druckring und ziehen gleichzeitig den
Schlauch heraus�
7.1.2
Handbetätigung
Sie können den pneumatischen Ausgang über die Handbetätigung manuell in
Betrieb setzen (tastend oder drückend-drehend rastend)�
Für störungsfreien Betrieb muss ausreichend aufbereitete Luft verwendet werden.
Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen�
7.2
Spezifikation der Druckluftreinheit
Die Reinheit der Luft wird nach ISO 8573-1:2001 in drei Klassen unterteilt:
1�
Die Reinheitsklasse der festen Verunreinigungen
2�
Die Reinheitsklasse für den Feuchtigkeitsgehalt
3�
Die Reinheitsklasse für den Gesamtölgehalt
Die AirBoxen sind für ungeölte Druckluft der Reinheitsklassen 6-3-1 und für geölte
Druckluft der Reinheitsklassen 6-3-4 geeignet�
�
�
�
�
�
11
DE
