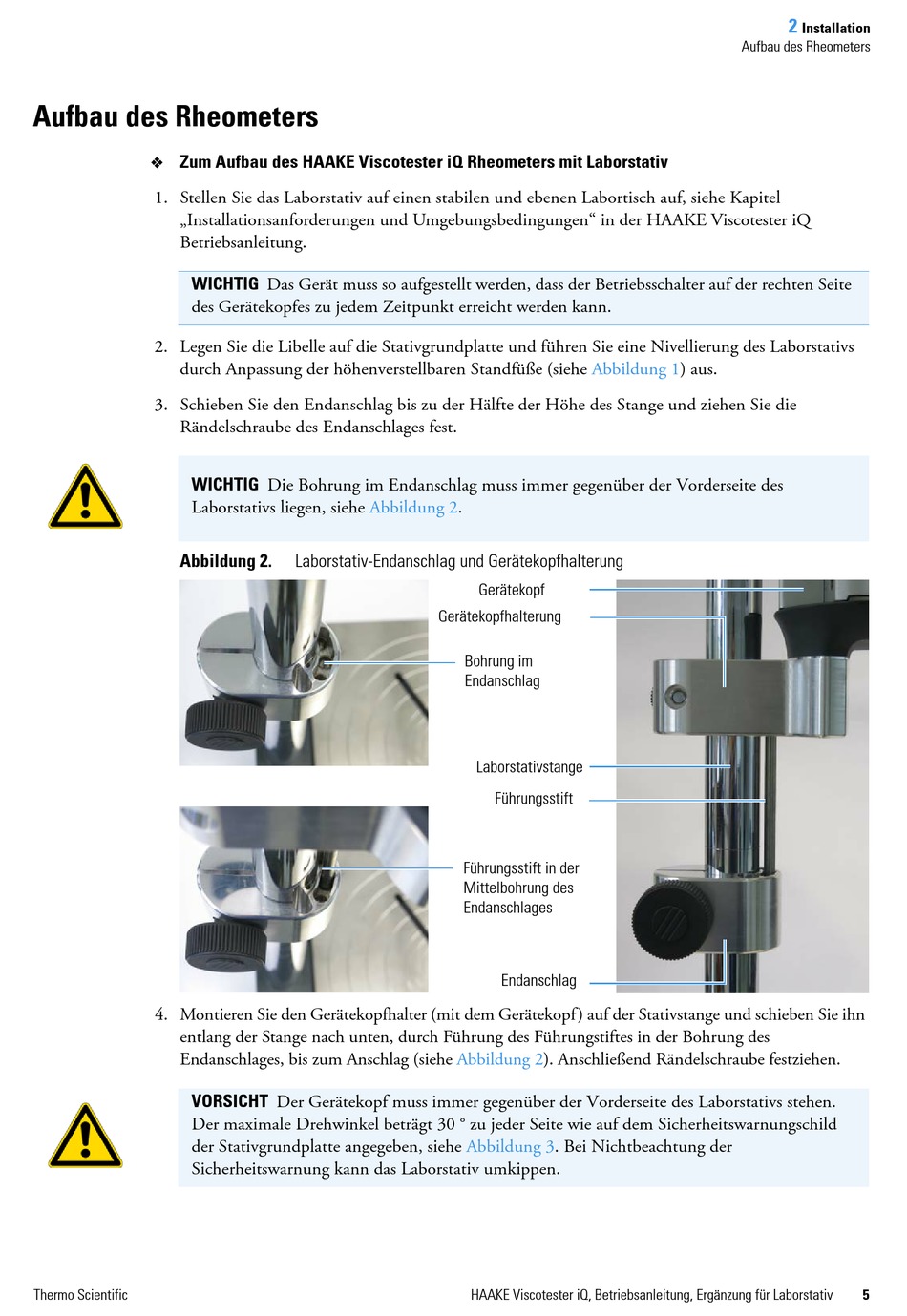

Aufbau des Rheometers

 Zum Aufbau des HAAKE Viscotester iQ Rheometers mit Laborstativ
1. Stellen Sie das Laborstativ auf einen stabilen und ebenen Labortisch auf, siehe Kapitel
„Installationsanforderungen und Umgebungsbedingungen" in der HAAKE Viscotester iQ
Betriebsanleitung.
WICHTIG Das Gerät muss so aufgestellt werden, dass der Betriebsschalter auf der rechten Seite
des Gerätekopfes zu jedem Zeitpunkt erreicht werden kann.
2. Legen Sie die Libelle auf die Stativgrundplatte und führen Sie eine Nivellierung des Laborstativs
durch Anpassung der höhenverstellbaren Standfüße (siehe
3. Schieben Sie den Endanschlag bis zu der Hälfte der Höhe des Stange und ziehen Sie die
Rändelschraube des Endanschlages fest.
WICHTIG Die Bohrung im Endanschlag muss immer gegenüber der Vorderseite des
Laborstativs liegen, siehe
Abbildung 2.
4. Montieren Sie den Gerätekopfhalter (mit dem Gerätekopf ) auf der Stativstange und schieben Sie ihn
entlang der Stange nach unten, durch Führung des Führungstiftes in der Bohrung des
Endanschlages, bis zum Anschlag (siehe
VORSICHT Der Gerätekopf muss immer gegenüber der Vorderseite des Laborstativs stehen.
Der maximale Drehwinkel beträgt 30 ° zu jeder Seite wie auf dem Sicherheitswarnungschild
der Stativgrundplatte angegeben, siehe
Sicherheitswarnung kann das Laborstativ umkippen.
Thermo Scientific
Abbildung 2.
Laborstativ-Endanschlag und Gerätekopfhalterung
Gerätekopfhalterung
Bohrung im
Endanschlag
Führungsstift in der
Mittelbohrung des
Endanschlages
Abbildung
Abbildung
Abbildung
Gerätekopf
Laborstativstange
Führungsstift
Endanschlag
2). Anschließend Rändelschraube festziehen.
3. Bei Nichtbeachtung der
HAAKE Viscotester iQ, Betriebsanleitung, Ergänzung für Laborstativ
2
Installation
Aufbau des Rheometers
1) aus.
