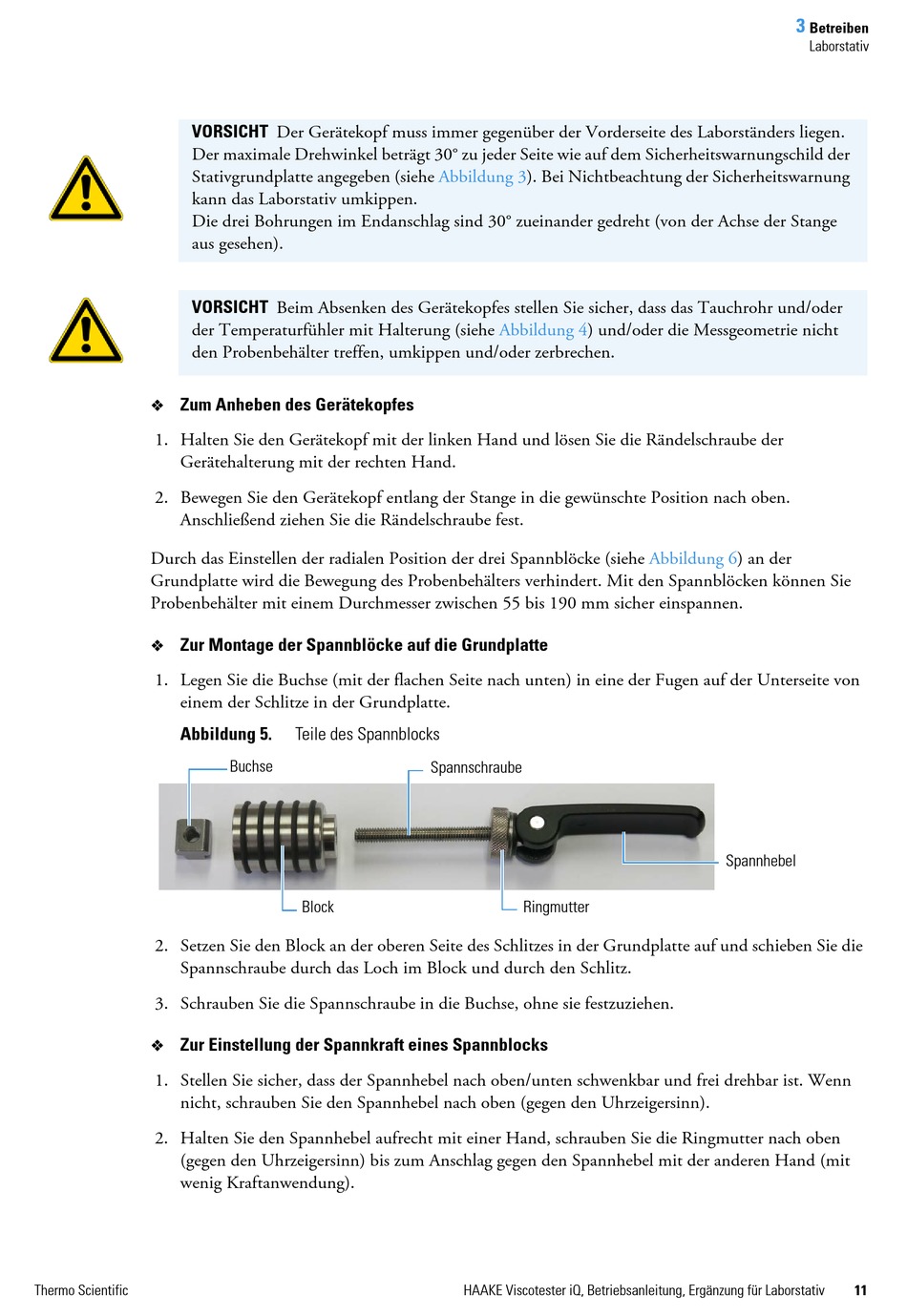

VORSICHT Der Gerätekopf muss immer gegenüber der Vorderseite des Laborständers liegen.
Der maximale Drehwinkel beträgt 30° zu jeder Seite wie auf dem Sicherheitswarnungschild der
Stativgrundplatte angegeben (siehe
kann das Laborstativ umkippen.
Die drei Bohrungen im Endanschlag sind 30° zueinander gedreht (von der Achse der Stange
aus gesehen).
VORSICHT Beim Absenken des Gerätekopfes stellen Sie sicher, dass das Tauchrohr und/oder
der Temperaturfühler mit Halterung (siehe
den Probenbehälter treffen, umkippen und/oder zerbrechen.
 Zum Anheben des Gerätekopfes
1. Halten Sie den Gerätekopf mit der linken Hand und lösen Sie die Rändelschraube der
Gerätehalterung mit der rechten Hand.
2. Bewegen Sie den Gerätekopf entlang der Stange in die gewünschte Position nach oben.
Anschließend ziehen Sie die Rändelschraube fest.
Durch das Einstellen der radialen Position der drei Spannblöcke (siehe
Grundplatte wird die Bewegung des Probenbehälters verhindert. Mit den Spannblöcken können Sie
Probenbehälter mit einem Durchmesser zwischen 55 bis 190 mm sicher einspannen.
 Zur Montage der Spannblöcke auf die Grundplatte
1. Legen Sie die Buchse (mit der flachen Seite nach unten) in eine der Fugen auf der Unterseite von
einem der Schlitze in der Grundplatte.
Abbildung 5.
2. Setzen Sie den Block an der oberen Seite des Schlitzes in der Grundplatte auf und schieben Sie die
Spannschraube durch das Loch im Block und durch den Schlitz.
3. Schrauben Sie die Spannschraube in die Buchse, ohne sie festzuziehen.

Zur Einstellung der Spannkraft eines Spannblocks
1. Stellen Sie sicher, dass der Spannhebel nach oben/unten schwenkbar und frei drehbar ist. Wenn
nicht, schrauben Sie den Spannhebel nach oben (gegen den Uhrzeigersinn).
2. Halten Sie den Spannhebel aufrecht mit einer Hand, schrauben Sie die Ringmutter nach oben
(gegen den Uhrzeigersinn) bis zum Anschlag gegen den Spannhebel mit der anderen Hand (mit
wenig Kraftanwendung).
Thermo Scientific
Teile des Spannblocks
Buchse
Block
Abbildung 3). Bei Nichtbeachtung der Sicherheitswarnung
Abbildung 4) und/oder die Messgeometrie nicht
Spannschraube
Ringmutter
HAAKE Viscotester iQ, Betriebsanleitung, Ergänzung für Laborstativ
3
Betreiben
Laborstativ
Abbildung 6) an der
Spannhebel
