3
Betreiben
Laborstativ
3. Schrauben Sie den aufrecht gehaltenen Spannhebel nach unten (im Uhrzeigersinn), bis zum
Anschlag (mit wenig Kraftanwendung).
4. Schrauben Sie mit zwei Umdrehungen (gegen den Uhrzeigersinn) den aufrecht gehaltenen
Spannhebel nach oben. Wenn jetzt der Hebel in die horizontale Lage geschwenkt wird, sollte die
Position des Hebels bis zum Rand der Stativgrundplatte sein.
5. Schrauben Sie mit zwei bis drei Umdrehungen die Ringmutter nach unten (im Uhrzeigersinn).
Schwenken Sie den Spannhebel in einem Winkel von ca. 45° nach unten. Der Spannblock steht
jetzt unter Spannkraft auf der Sativgrundplatte.
6. Durch Feineinstellung der Ringmutter und mit Schwenken des Spannhebels nach oben und unten
wird der Spannblock fest genug unter Spannung auf die Stativgrundplatte geklemmt.

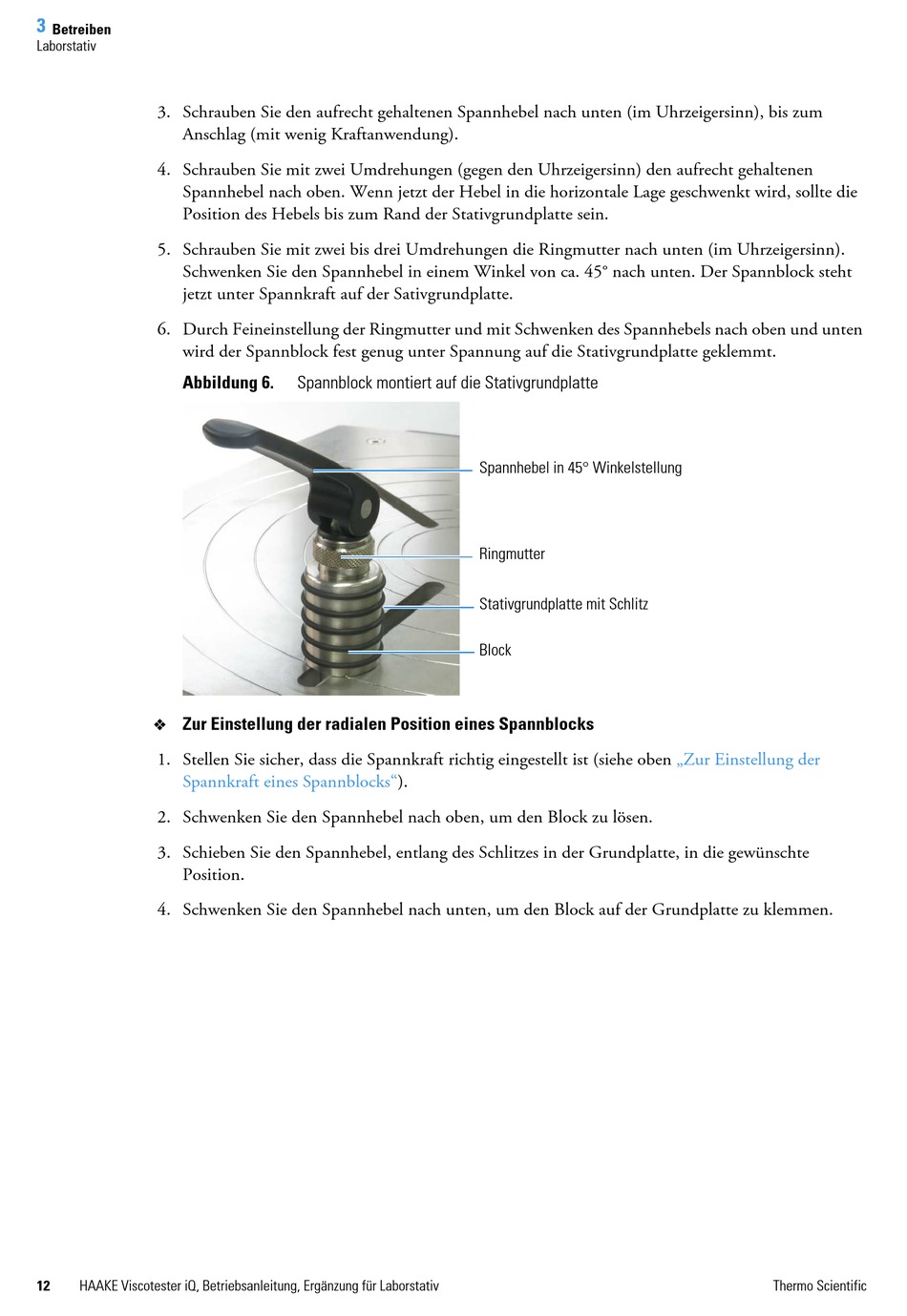

Abbildung 6.
 Zur Einstellung der radialen Position eines Spannblocks
1. Stellen Sie sicher, dass die Spannkraft richtig eingestellt ist (siehe oben
Spannkraft eines
2. Schwenken Sie den Spannhebel nach oben, um den Block zu lösen.
3. Schieben Sie den Spannhebel, entlang des Schlitzes in der Grundplatte, in die gewünschte
Position.
4. Schwenken Sie den Spannhebel nach unten, um den Block auf der Grundplatte zu klemmen.
12 HAAKE Viscotester iQ, Betriebsanleitung, Ergänzung für Laborstativ
Spannblock montiert auf die Stativgrundplatte
Spannblocks").
Spannhebel in 45° Winkelstellung
Ringmutter
Stativgrundplatte mit Schlitz
Block
„Zur Einstellung der
