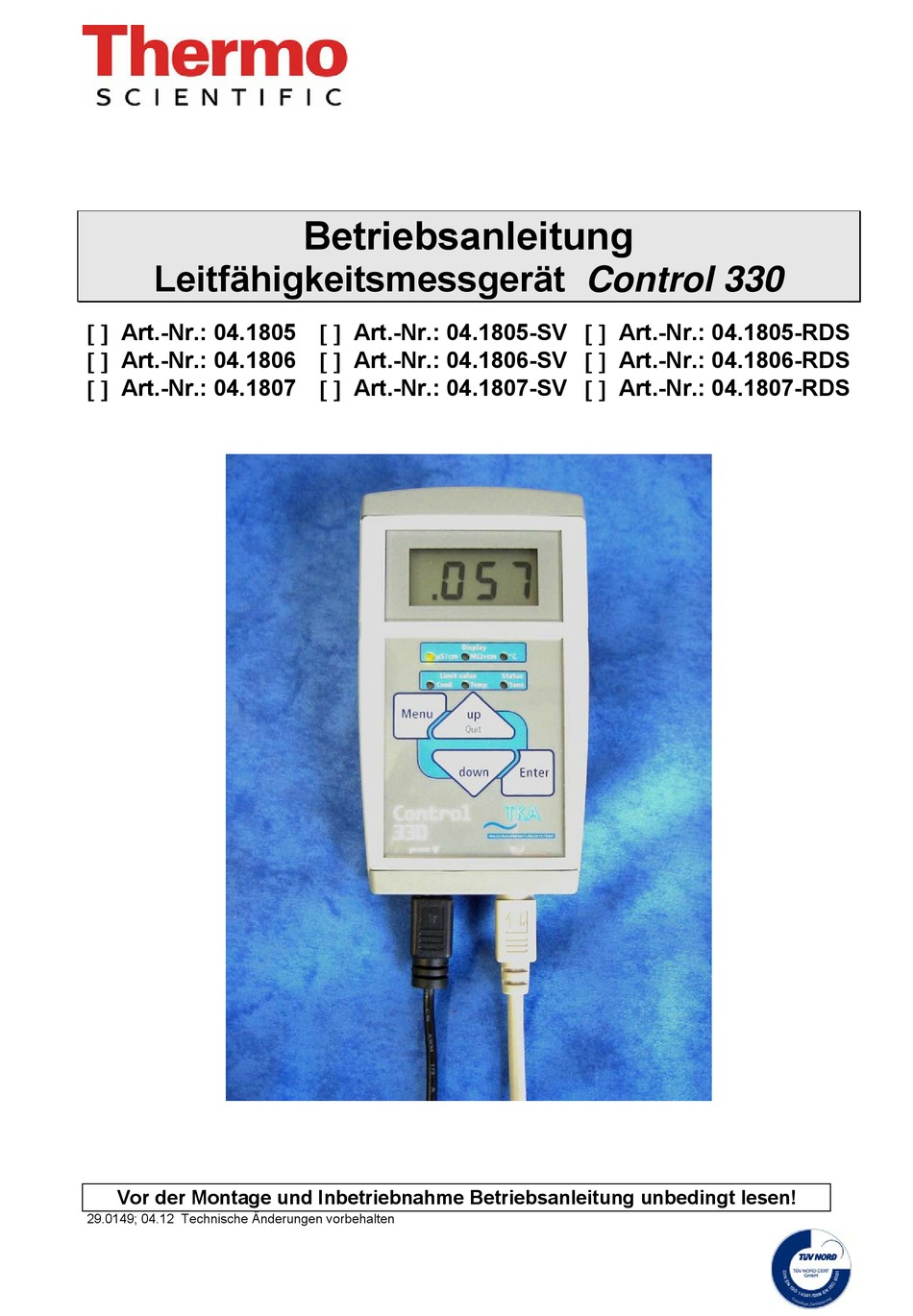

Betriebsanleitung

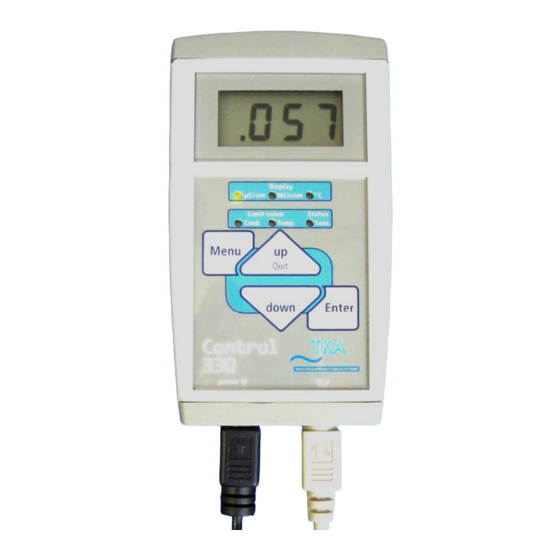

Leitfähigkeitsmessgerät Control 330
Art.-Nr.: 04.1805 Art.-Nr.: 04.1805-SV Art.-Nr.: 04.1805-RDS
Art.-Nr.: 04.1806 Art.-Nr.: 04.1806-SV Art.-Nr.: 04.1806-RDS
Art.-Nr.: 04.1807 Art.-Nr.: 04.1807-SV Art.-Nr.: 04.1807-RDS
Vor der Montage und Inbetriebnahme Betriebsanleitung unbedingt lesen!
29.0149; 04.12 Technische Änderungen vorbehalten
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Thermo Scientific Control 330
Inhaltszusammenfassung für Thermo Scientific Control 330
- Seite 1 Betriebsanleitung Leitfähigkeitsmessgerät Control 330 Art.-Nr.: 04.1805 Art.-Nr.: 04.1805-SV Art.-Nr.: 04.1805-RDS Art.-Nr.: 04.1806 Art.-Nr.: 04.1806-SV Art.-Nr.: 04.1806-RDS Art.-Nr.: 04.1807 Art.-Nr.: 04.1807-SV Art.-Nr.: 04.1807-RDS Vor der Montage und Inbetriebnahme Betriebsanleitung unbedingt lesen! 29.0149;...
-
Seite 2: Eg-Konformitätserklärung
Leitfähigkeitsmessgerät Control 330 EG-Konformitätserklärung gemäß der EG-Niederspannungs-Richtlinie 2006/95/EG, Anhang III B Hiermit erklären wir, dass die nachstehend bezeichneten Produkte in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie Niederspannung entspricht. -
Seite 3: Inhaltsverzeichnis
Leitfähigkeitsmessgerät Control 330 1. Inhaltverzeichnis Seite 1. Inhaltverzeichnis ..................3 2. Lieferumfang ..................4 2.1 Vollständigkeit und Unversehrtheit ..................4 2.2 Teileliste ..........................5 3. Montage und Inbetriebnahme ..............8 3.1 Aufbauskizze - R ¾“-Anschlüsse (04.1805) ..............10 3.2 Aufbauskizze - Schnellverschlüsse bei Edelstahl-Patronen (04.1805-RDS) ....11 3.3 Aufbauskizze - Schnellverschlüsse bei Kunststoff-Patronen (04.1805-SV) .... -
Seite 4: Lieferumfang
Viel Erfolg bei der Arbeit mit dem Leitfähigkeitsmessgerät Control 330 Die einzelnen Teile des Leitfähigkeitsmessgerät Control 330 wurden mit größtmöglicher Sorgfalt zusammengestellt und verpackt. Überprüfen Sie bitte trotzdem vor dem Aufbau den Inhalt der Verpackung auf Vollständigkeit und Unversehrtheit. Den korrekten Verpackungsinhalt entnehmen Sie bitte der folgenden Auflistung. -
Seite 5: Teileliste
Leitfähigkeitsmessgerät Control 330 2.2 Teileliste Art. Nr.: 04.1805 Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm, Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und optischem Signal nach Grenzwertüberschreitung. Zur Montage an Edelstahlpatronen mit Anschluss R 3/4"... - Seite 6 Leitfähigkeitsmessgerät Control 330 Art. Nr.: 04.1805-SV Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm, Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und optischem Signal nach Grenzwertüberschreitung. Zur Montage an Kunststoffpatronen mit Schnellverschlüssen: ...
- Seite 7 Leitfähigkeitsmessgerät Control 330 Art. Nr.: 04.1805-RDS Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm, Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und optischem Signal nach Grenzwertüberschreitung. Zur Montage an Edelstahlpatronen mit Schnellverschlüssen: ...
-
Seite 8: Montage Und Inbetriebnahme
Das andere Ende des Rohwasserschlauches mit der R ¾“ Anschlusstülle an einen absperrbaren Rohwasserhahn anschließen. Bei Geräteversion Art.-Nr.: 04.1807(-SV und -SVE) - Control 330 mit Magnetventil, Steckertrafo und integrierter Schaltdose zum Anschluss des Magnetventils. Zuerst das Magnetventil mit der R¾“ Anschlusstülle an den Rohwasserhahn anschließen. - Seite 9 Leitfähigkeitsmessgerät Control 330 Den gewünschten Anzeigemodus, den Grenzwert für die Leitfähigkeit und ggf. für die Temperatur einstellen. 10. Wasserhahn aufdrehen, bis sich die Wasservollentsalzungspatrone gefüllt hat und an der Entlüftungsschraube entlüften, am Ende des Reinwasserschlauches kann jetzt Reinwasser entnommen werden.
-
Seite 10: Aufbauskizze - R ¾"-Anschlüsse (04.1805)
Control 330 Leitfähigkeitsmessgerät inkl. Wandhalterung Steckertrafo bei Art.-Nr.: 04.1805 Magnetventil, chem. vern. mit ¾“-Anschlüssen bei Art.-Nr.: 04.1807 Control 330 Leitfähigkeitsmessgerät mit Magnetventil, Stecker-trafo bei Art.-Nr.: 04.1807 und Schaltkontakt für Magnetventil Control 330 Leitfähigkeitsmessgerät mit potenzialfreiem Kontakt, bei Art.-Nr.: 04.1806 passend bei Mischbett-Ionenaustauscher, R ¾“ außen ... -
Seite 11: Aufbauskizze - Schnellverschlüsse Bei Edelstahl-Patronen (04.1805-Rds)
Rohwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und Schnellverschluss Reinwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und Schnellverschluss Messzelle inkl. Anschlusskabel Control 330 Leitfähigkeitsmessgerät inkl. Wandhalterung Steckertrafo bei Art.-Nr.: 04.1805-RDS Magnetventil, chem. vern. mit ¾“-Anschlüssen bei Art.-Nr.: 04.1807-RDS Control 330 Leitfähigkeitsmessgerät mit Magnetventil, bei Art.-Nr.: 04.1807-RDS... -
Seite 12: Aufbauskizze - Schnellverschlüsse Bei Kunststoff-Patronen (04.1805-Sv)
Rohwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und Schnellverschluss Reinwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und Schnellverschluss Messzelle inkl. Anschlusskabel Control 330 Leitfähigkeitsmessgerät inkl. Wandhalterung Steckertrafo bei Art.-Nr.: 04.1805-SV Magnetventil, chem. vern. mit ¾“-Anschlüssen bei Art.-Nr.: 04.1807-SV Control 330 Leitfähigkeitsmessgerät mit Magnetventil, bei Art.-Nr.: 04.1807-SV... -
Seite 13: Bedienung
Leitfähigkeitsmessgerät Control 330 4. Bedienung Nach dem Einschalten werden alle Segmente der 7- Segment- Anzeige für 3 sek. angezeigt. Während dieser Zeit wird der komplette Messzyklus durchlaufen und getestet. Das Display zeigt in der Grundeinstellung die Leitfähigkeit in µS/cm an. Die Anzeige skaliert automatisch im Bereich von .055 bis 199 µS/cm. -
Seite 14: Menu
Leitfähigkeitsmessgerät Control 330 4.1 Menu Das Menu besteht aus drei Unterpunkten, der Umschaltung auf den Dual- Mode und der Auswahl der Messeinheit für die Leitfähigkeitsmessung, der Grenzwerteinstellung für die Leitfähigkeit und der Grenzwerteinstellung für die Temperatur. Mono/ Dual- Messmodus: Mono- Messmodus: In diesem Modus wird nur die Leitfähigkeit angezeigt. -
Seite 15: Grenzwerteinstellung Für Die Temperatur
Leitfähigkeitsmessgerät Control 330 Mit der Quit-Taste wird nur der Summer ausgeschaltet, die LED "Cond." wird erst wieder bei Unterschreiten des Grenzwertes bzw. durch ziehen des Netzsteckers ausgeschaltet. Achtung: Der Grenzwert kann nur in µS/cm eingegeben werden. 4.3 Grenzwerteinstellung für die Temperatur Einstellbereich: 10 - 40°C... -
Seite 16: Ersatzteile Und Zubehör
Steckertrafo 230 V, 50 Hz / 12 V DC 26.0034 mit pot. freiem Kontakt und Schaltdose: Adapterstecker für Steckertrafo, 16.0317 für EU/US Anschluss: Messzelle inkl. Anschlusskabel: 16.0229 Verbindungskabel für Control 330 mit 16.0310 Messzelle und Steckertrafo: PVC-Anschlussschlauch: 18.0045 Dichtung R 3/4": 21.5008 Magnetventil: 03.1503... -
Seite 17: Technische Spezifikationen
Leitfähigkeitsmessgerät Control 330 6. Technische Spezifikationen Messfehler Leitfähigkeit: +/- 0,2% MBE Messfehler Temperatur: +/- 0,5°C Messbereich Leitfähigkeit: 0,001 – 199 µS/cm (Skalierung erfolgt automatisch) Messbereich Temperatur: 0,1 – 99,9°C Anzeige der Messeinheit: über LED Temperaturkompensation: automatisch Einstellbereich Grenzwertschalter für die Leitfähigkeit: 0,06- 200 µS/cm...
