MONTAGEANLEITUNG Viewline 52 mm
Temperaturanzeiger, Druckanzeiger, Ruderlagenanzeiger, Trim-
anzeiger, Kraftstoff- Frischwasseranzeiger für Hebelgeber
12

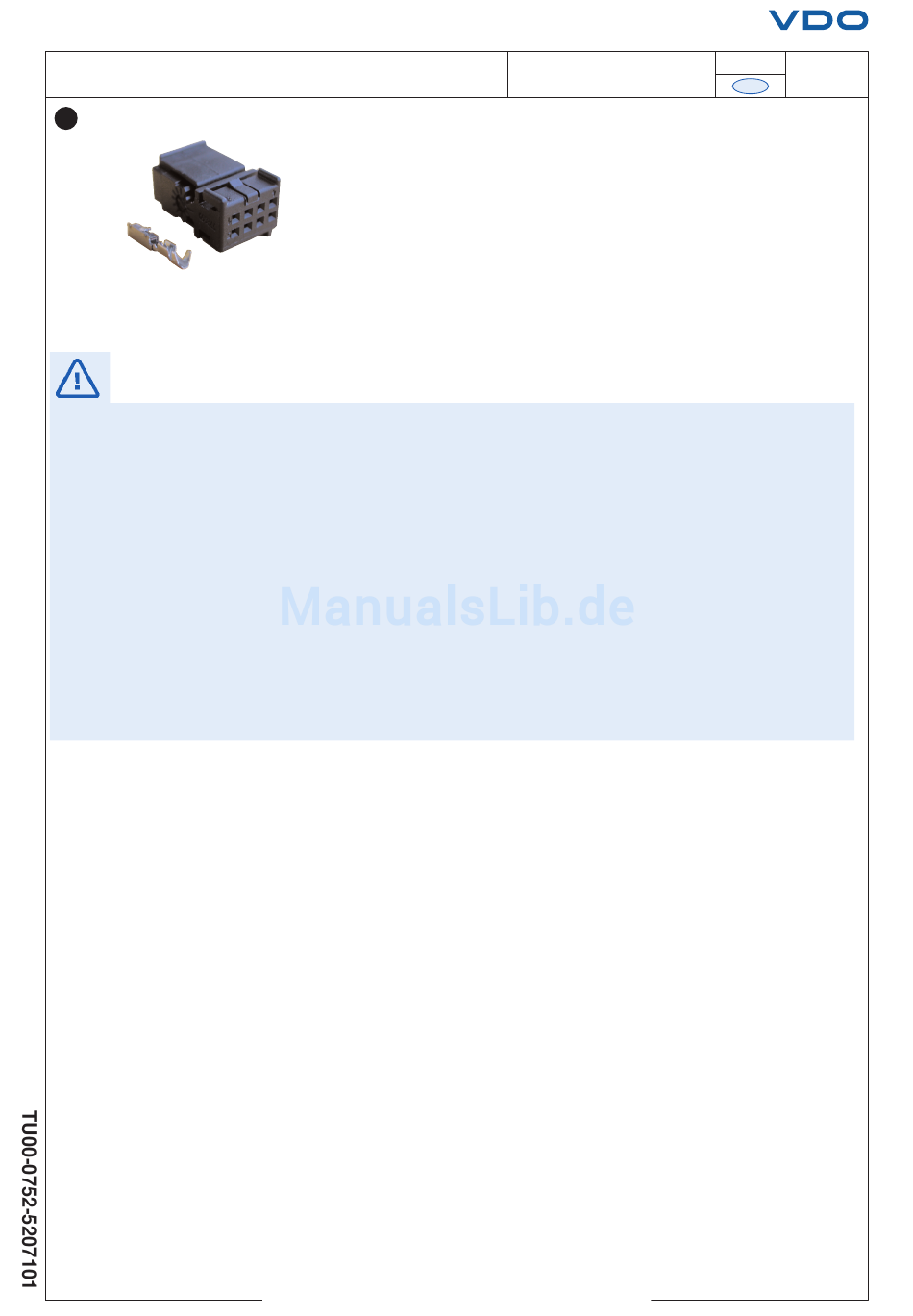

Stecker Set 8polig -
A2C59510850
Elektrischer Anschluss:
•
Kabelquerschnitt beachten!
•
Eine Verringerung des Kabelquerschnitts führt zu einer höheren
Stromdichte. Dies kann zu einer Erhitzung des betreffenden Kabel-
abschnitts führen!
•
Bei der elektrischen Kabelverlegung benutzen Sie vorhandene Kabel-
kanäle und Kabelstränge, führen Sie die Kabel jedoch nicht parallel zu
Zündkabeln oder parallel zu Kabeln, die zu großen Stromverbrauchern
führen.
•
Fixieren Sie die Kabel mit Kabelbindern oder Klebeband.
Führen Sie die Kabel nicht über bewegliche Teile. Kabel nicht an der
Lenksäule befestigen!
•
Achten Sie darauf, dass die Kabel keinen Zug-, Druck- oder Scher-
kräften ausgesetzt sind.
•
Wenn die Kabel durch Bohrungen geführt werden, schützen Sie die
Kabel mittels Gummitüllen oder ähnlichem.
•
Benutzen Sie zum Abisolieren der Kabel nur eine Abisolierzange.
Stellen Sie die Zange so ein, dass keine Litzen beschädigt oder abge-
trennt werden.
Für den Anschluss des Gerätes ist folgendes Stecker Set zu verwenden:
Stecker Set 8polig - A2C59510850
Das Steckerset ist für einen Kabelquerschnitt von 0,25-0,5mm² ausgelegt.
Für andere Querschnitte setzen Sie bitte Kontakte der Fa. Tyco ein.
Einzelkontakte:
Bandware:
Mit den Kontakten und den entsprechenden Kabeln stellen Sie eine
Crimpverbindung her. Beachten Sie hierzu die Anweisung des Hand-
zangenherstellers. Verwenden Sie dazu die
Handzange
und das Werkzeug
Dabei besonders darauf achten, dass alle Einzeldrähte des Kabels von
der Crimphülse erfasst werden, sonst besteht Kurzschlussgefahr!
Technische Änderungen vorbehalten - Technical details subject to change
TU00-0752-5207101
Tyco Nr. 1355718-1 für 0,14 - 0,22mm²
Tyco Nr. 963729-1 für 0,5 - 0,75mm²
Tyco Nr. 1355717-1 für 0,14 - 0,22mm²
Tyco Nr. 963715-1 für 0,5 - 0,75mm²
Tyco Nr. 539635-1
Tyco Nr. 539682-2 für og. Handzange.
•
Verlöten Sie neu zu schaffende Kabelverbindungen nur im Weich-
lötverfahren oder verwenden Sie handelsübliche Quetschverbinder!
•
Nehmen Sie Quetschverbindungen nur mit einer Kabelquetsch-
zange vor. Achten Sie auf die Sicherheitshinweise der Handwerk-
zeughersteller.
•
Isolieren Sie freigelegte Litzen so, dass keine Kurzschlüsse entste-
hen können.
•
Achtung: Kurzschlussgefahr durch fehlerhafte Verbindungsstellen
oder beschädigte Kabel.
•
Kurzschlüsse im Bordnetz können Kabelbrände, Batterieexplosi-
onen und Beschädigungen anderer elektronischer Systeme verur-
sachen. Deshalb müssen alle Verbindungen der Spannungsversor-
gung mit verschweissbaren Stoßverbindern versehen und ausrei-
chend isoliert sein.
•
Achten Sie besonders auf einwandfreie Masseverbindungen.
•
Falschanschlüsse können zu Kurzschlüssen führen. Schließen Sie
die Kabel nur entsprechend dem elektrischen Anschlussplan an.
•
Bei Betrieb des Gerätes an Netzteilen beachten Sie, dass das
Netzteil stabilisiert sein muss und den folgenden Normen entspre-
chen muss: DIN EN 61000- Teil 6-1 bis 6-4.
06/11
4
1-6
