Montage- und Betriebsvorschrift
DE
KAPITEL 3
TECHNISCHE DATEN
All manuals and user guides at all-guides.com
MiniVent M1/150 N / C
2.7 Berührungsschutz
- MiniVent M1/150 N / C Kleinventilatoren werden serienmäßig mit saugseitigem Schutzgitter geliefert. In Abhängigkeit der
Einbauverhältnisse kann auch druckseitig ein Berührungsschutz erforderlich sein. Entsprechende Schutzgitter sind als Zu-
behör lieferbar.
- Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind,
benötigen kein Schutzgitter, wenn die Anlage die gleiche Sicherheit bietet. Es wird darauf hingewiesen, dass der Betreiber
für Einhaltung der aktuellen Norm verantwortlich ist und für Unfälle infolge fehlender Schutzeinrichtungen haftbar gemacht
werden kann.
2.8 Motorschutz
Der M1/150 N / C MiniVent verfügt über einen energiesparenden, wartungsfreien EC-Motor (funkstörungsfrei, kugelgelagert)
mit höchstem Wirkungsgrad. Der Motor ist mit einem Thermokontakt ausgestattet, der mit der Wicklung in Reihe verdrahtet,
selbsttätig aus- und nach erfolgter Abkühlung wiedereinschaltet.
Wird der Rotor blockiert, versucht der Motor alle 3 sec. wieder anzulaufen.
Zum Starten benötigt der Motor eine bestimmte Rotorposition. Hat er diese nicht, gibt er Impulse auf den Rotor, um die
Position zu erreichen. Dies kann einige Sekunden dauern.
3.0 Technische Daten
Laufrad-Ø [mm]
Wechselstrom
Spannung/Frequenz
Leistungsaufnahme [W]
Nennstrom [mA]
Fördervolumen [m 3 /h]
3.1 Zubehör
DSEL 2 Betriebs-/Drehzahlumschalter 0-1-2 Best.Nr. 1306 TWH 150 Teleskop-Wandhülse
WES 150 Wandeinbausatz
3.2 Abmessungen

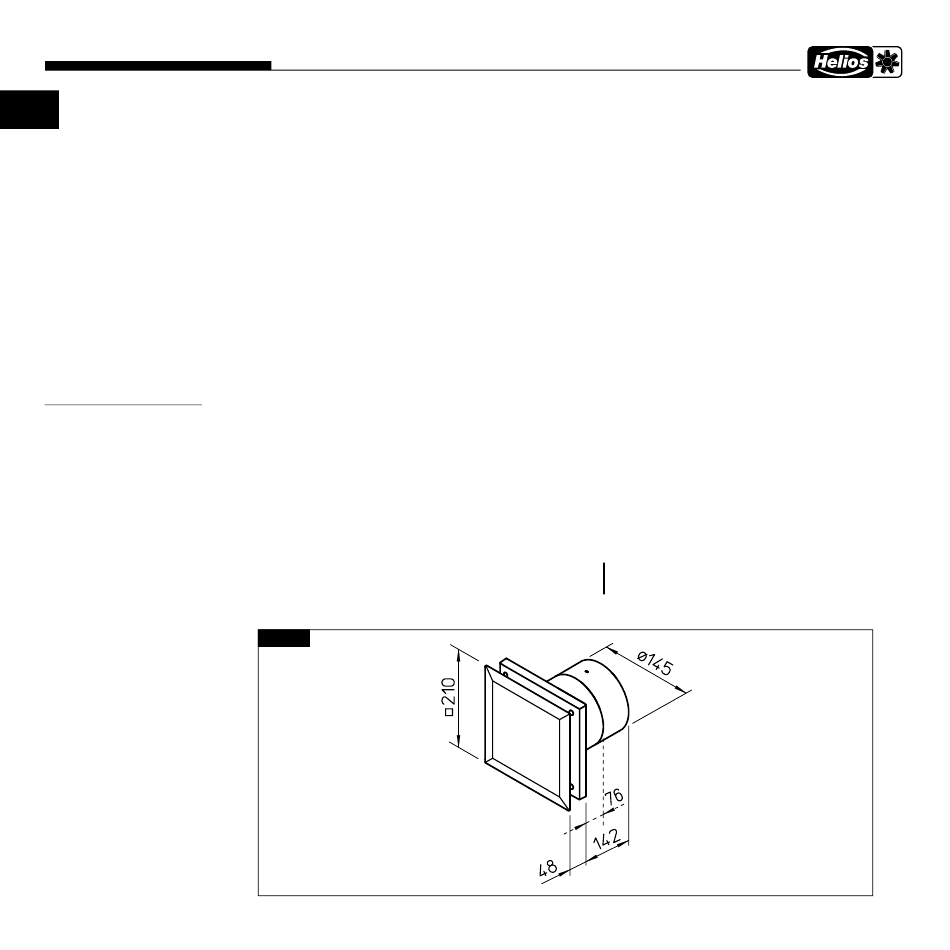

Abb.1
137 Elektrische Zuleitung
1~ Schutzart
230 V, 50 Hz Schutzklasse
10 / 6 Gewicht ca. kg
110 / 90 Drehzahl [1/min]
260 / 220 Nachlauf [Min.]
Best.Nr. 0537 MBR
4
NYM-O 4 x 1,5 mm²
IP 45 (strahlwassergeschützt)
II
1,2
1900 / 1600
6, 10, 15, 21 (einstellbar)
Intervall [Std.] 0, 8, 12, 24 (einstellbar)
Best.Nr. 6354
Montageblende Best.Nr. 0281
Maße in mm
