Beschreibung der einzelnen Komponenten

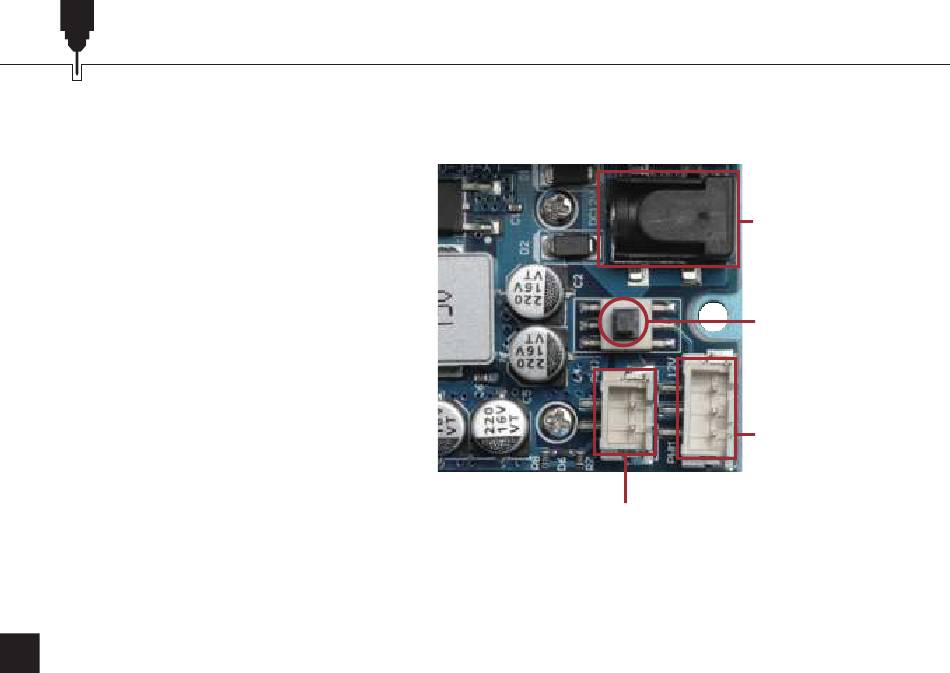

Auf der anderen Seite des Lasersteuerungsmoduls befinden sich eine Reihe von Anschlüssen und ein
Druckschalter.
• Externe 12V DC 5A Stromquelle.
• Feuer-/PWM-Schalter; wenn dieser
eingedrückt ist, so ist der Laser dauerhaft mit
100 % Leistung eingeschaltet, wenn er nicht
gedrückt ist, wird die Laserleistung hingegen
durch das PWM-Signal gesteuert.
Er sollte für den Normalbetrieb nicht
eingedrückt sein!
• 2-poliger Anschluss für PWM-Steuersignal.
• 3-Pin-Stecker für PWM-Steuersignal und 12V
Spannungsversorgung.
Bitte lesen Sie die späteren Beschreibungen für
den Anschluss an Ihrer spezifische
CNC-Fräs-/Graviermaschine, um herauszufinden,
welche davon zu verwenden sind.
22
Vergewissern Sie sich vor dem ersten Einschalten,
dass die Signale an den richtigen Pins angeschlossen sind.
12V
Gnd
Gnd
PWM
PWM
PWM-Steuersignal
12V Gleich-
stromversorgung
Feuer-/PWM-
Schalter
PWM-Steuersignal
und 12V Span-
nungsversorgung
