5 Betrieb und Bedienung

HINWEIS
Das Gerät darf nicht außerhalb seiner Spezifikation betrieben werden!

5.1 Grundlegende Bedienung

Nach dem Anschluss ist die Rückspülsteuerung betriebsbereit. Mit dem auf der Frontplatte befindlichen Hauptschalter „Power"
(Q0) wird die Rückspülsteuerung eingeschaltet. Mit dem Wahlschalter (S2) kann die Rückspülsteuerung von Automatikbetrieb
auf Handbetrieb umgeschaltet werden. Im Modus Handbetrieb ist das Messgasventil dauernd eingeschaltet und es erfolgt kei-
ne automatische Rückspülung. Es kann jedoch über den Taster „Manuell Spülen/Manual Blowback" (S1) zusätzlich manuell der
Rückspülvorgang ausgelöst werden. Ebenso kann auch im Automatikbetrieb der Rückspülvorgang manuell ausgelöst werden,
um etwa eine unvorhergesehene Verschmutzung des Filters abzureinigen.
Über einen grünen Leuchtmelder wird der Automatikbetrieb angezeigt und über einen roten Leuchtmelder der Handbetrieb.
Beide Leuchtmelder werden intern über die Steuerung geschaltet, so dass diese gleichzeitig als Betriebsanzeige der Rückspül-
steuerung dienen.
Hinweis: Nach dem Einschalten der Rückspülsteuerung und beim Umschalten auf Handbetrieb wird zuerst das Spülgasventil
aktiviert. Damit wird bei einem Stromausfall oder einer absichtlichen Abschaltung eine Abreinigung beim Wiedereinschalten
der Rückspülsteuerung erzwungen.
5.2 Einstellung der Zykluszeit und der Rückspülung
Um die Zeiten für den Rückspülzyklus (siehe Zeitablaufdiagramm im Anhang) und die Rückspüldauer zu ändern, ist zuerst die
Tür des Schaltkastens zu öffnen. Die Rückspülsteuerung muss eingeschaltet sein. Die Zeiten werden über die Tasten am Steuer-
modul eingestellt.

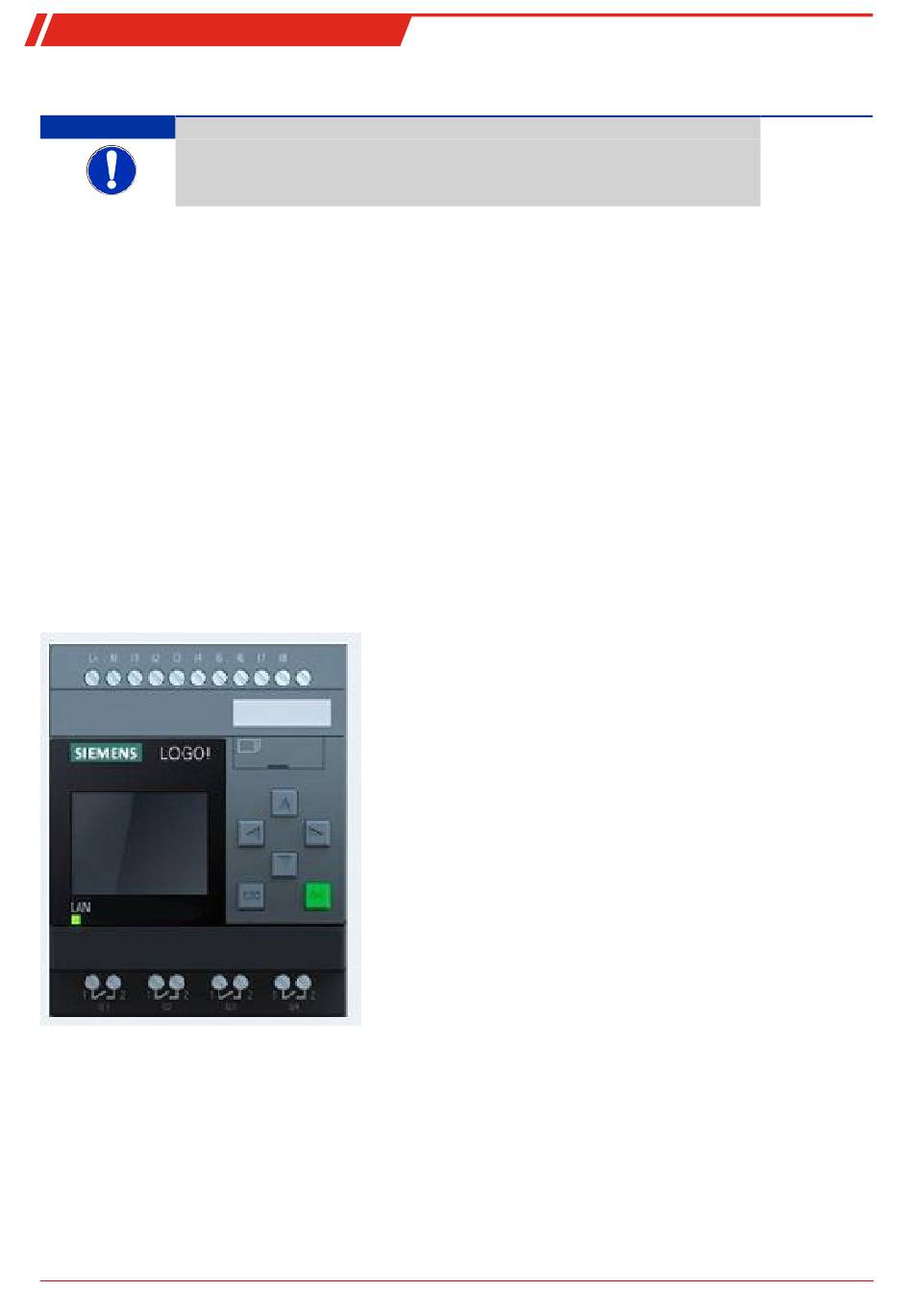

Abb. 1: Steuermodul
