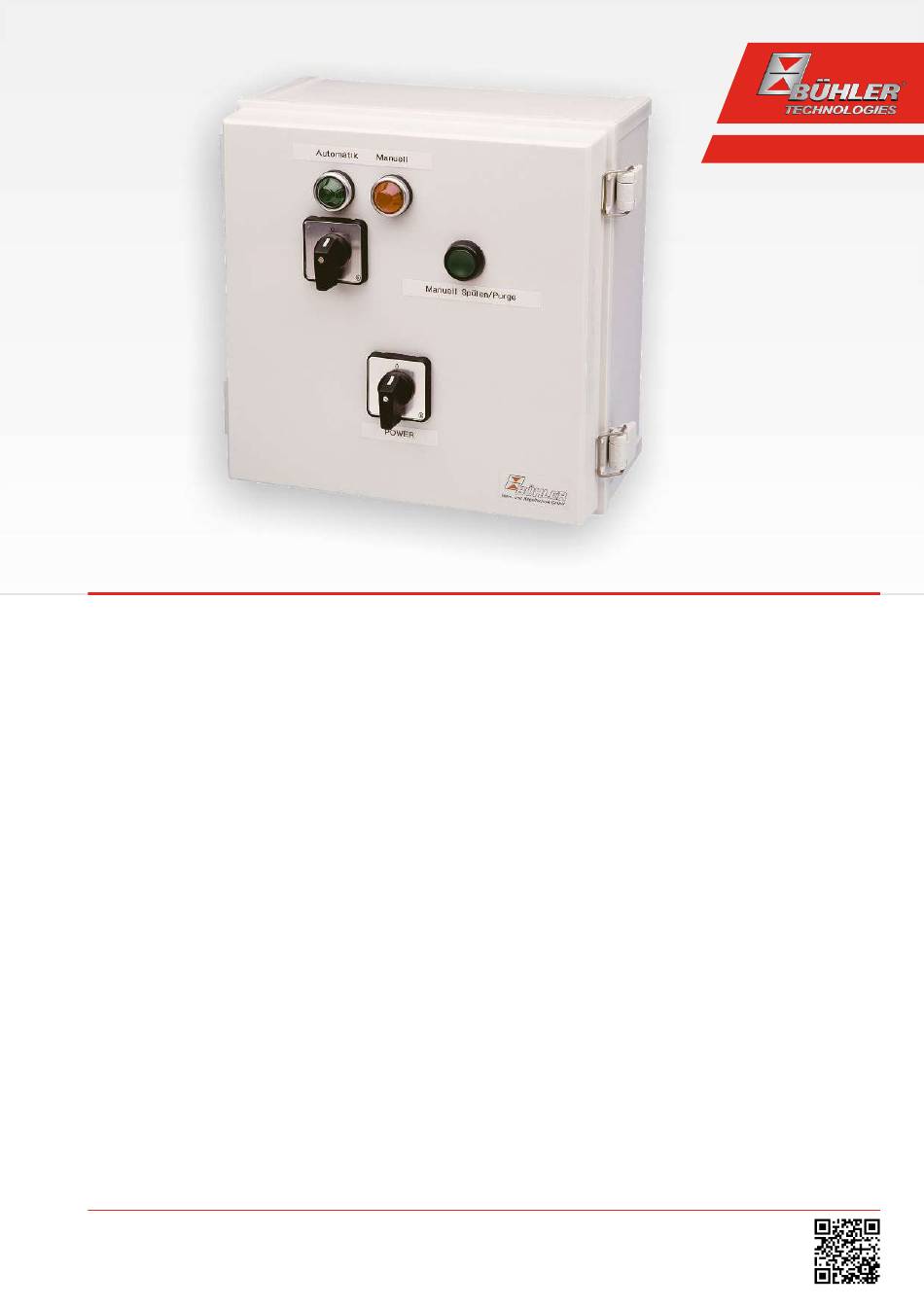

Analysentechnik
Sondenrückspülsteuerung
RSS24, RSS230
Betriebs- und Installationsanleitung
Originalbetriebsanleitung
BD460001
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen
12/2019
Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20
E-Mail: analyse@buehler-technologies.com
Internet: www.buehler-technologies.com
Werbung
Verwandte Anleitungen für Bühler technologies RSS24
Inhaltszusammenfassung für Bühler technologies RSS24
- Seite 1 Analysentechnik Sondenrückspülsteuerung RSS24, RSS230 Betriebs- und Installationsanleitung Originalbetriebsanleitung BD460001 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 12/2019 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: analyse@buehler-technologies.com Internet: www.buehler-technologies.com...
- Seite 2 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 Internet: www.buehler-technologies.com E-Mail: analyse@buehler-technologies.com Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie insbesondere die Warn- und Sicherheits- hinweise.
- Seite 3 RSS24, RSS230 Inhaltsverzeichnis Einleitung ............................................ 2 Bestimmungsgemäße Verwendung ................................ 2 Bautypen.......................................... 2 Bestellhinweise ........................................ 2 Lieferumfang ........................................ 2 Sicherheitshinweise........................................ 3 Wichtige Hinweise ...................................... 3 Allgemeine Gefahrenhinweise.................................. 4 Transport und Lagerung ...................................... 5 4 Aufbauen und Anschließen...................................... 6 Montage.......................................... 6 Elektrische Anschlüsse ....................................... 6 Betrieb und Bedienung......................................... 7 Grundlegende Bedienung ....................................
- Seite 4 1.1 Bestimmungsgemäße Verwendung Das Gerät ist zum industriellen Einsatz bestimmt. Die Rückspülsteuerung RSS24/RSS230 ermöglicht es, zeitgesteuert oder manuell eine Abreinigung des Sondenfilters vorzuneh- men. Die Zeitdauer der Abreinigung kann ebenso wie die Zykluszeit zwischen den Abreinigungsintervallen in weiten Grenzen vom Anwender eingestellt werden.
- Seite 5 RSS24, RSS230 2 Sicherheitshinweise 2.1 Wichtige Hinweise Der Einsatz des Gerätes ist nur zulässig, wenn: – das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem Einsatz gemäß Ty- penschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH ausgeschlossen,...
- Seite 6 RSS24, RSS230 2.2 Allgemeine Gefahrenhinweise Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den Risiken vertraut ist. Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.
- Seite 7 RSS24, RSS230 3 Transport und Lagerung Die Produkte sollten nur in der Originalverpackung oder einem geeigneten Ersatz transportiert werden. Bei Nichtbenutzung sind die Betriebsmittel gegen Feuchtigkeit und Wärme zu schützen. Sie müssen in einem überdachten, tro- ckenen und staubfreien Raum bei einer Temperatur von -20 °C bis 50 °C (-4 °F bis 122 °F) aufbewahrt werden.
- Seite 8 RSS24, RSS230 4 Aufbauen und Anschließen 4.1 Montage Die Rückspülsteuerung RSS24/RSS230 ist für die Wandmontage ausgelegt. An der Rückseite des Gehäuses befinden sich 4 Ge- windebuchsen M6 zur Befestigung. 4.2 Elektrische Anschlüsse WARNUNG Gefährliche Spannung Der Anschluss darf nur von geschultem Fachpersonal vorgenommen werden.
- Seite 9 RSS24, RSS230 5 Betrieb und Bedienung HINWEIS Das Gerät darf nicht außerhalb seiner Spezifikation betrieben werden! 5.1 Grundlegende Bedienung Nach dem Anschluss ist die Rückspülsteuerung betriebsbereit. Mit dem auf der Frontplatte befindlichen Hauptschalter „Power“ (Q0) wird die Rückspülsteuerung eingeschaltet. Mit dem Wahlschalter (S2) kann die Rückspülsteuerung von Automatikbetrieb auf Handbetrieb umgeschaltet werden.
- Seite 10 RSS24, RSS230 Um in den Einstellungsmodus zu gelangen, sind die Tasten <▼> + <▼> + <ESC> nacheinander zu drücken. In der nun erschei- nenden Auswahlmaske wählt man nun mit Hilfe der Pfeiltasten (▲;▼) den Modus PROGRAMMIEREN und drückt dann <OK>.
- Seite 11 RSS24, RSS230 BLOWBACK ist die Parametermaske für die Rückspülzeit. Die Rückspülzeit kann im Bereich von 0 bis 99,59 Sekunden eingestellt werden. Wichtig: Es müssen BEIDE Zeiten (TH+TL) auf den gleichen Wert eingestellt werden. Die Anzeige Ta zeigt die aktuell verstrichene Zykluszeit an.
- Seite 12 RSS24, RSS230 5.4 Statusmeldungen im Display Standardmäßig erscheinen die Statusmeldungen direkt nach dem Einschalter der Rückspülsteuerung im Display. BACK FLUSHING CONTROL UNIT V 1.008 Diese Meldung erscheint beim Starten der Rückspülsteuerung oder in Pausen zwischen dem Umschalten der Messgas- oder Rückspülventile.
- Seite 13 RSS24, RSS230 6 Wartung Bei Wartungsarbeiten ist folgendes zu beachten: – Das Gerät darf nur von Fachpersonal gewartet werden, das mit den Sicherheitsanforderungen und den Risiken vertraut ist. – Führen Sie nur Wartungsarbeiten aus, die in dieser Bedienungs- und Installationsanleitung beschrieben sind.
- Seite 14 RSS24, RSS230 7 Service und Reparatur Sollte ein Fehler beim Betrieb auftreten, finden Sie in diesem Kapitel Hinweise zur Fehlersuche und Beseitigung. Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service: Tel.: +49-(0)2102-498955 oder Ihre zuständige Vertretung...
- Seite 15 RSS24, RSS230 8 Entsorgung Bei der Entsorgung der Produkte sind die jeweils zutreffenden nationalen gesetzlichen Vorschriften zu beachten und einzuhal- ten. Bei der Entsorgung dürfen keine Gefährdungen für Gesundheit und Umwelt entstehen. Auf besondere Entsorgungshinweise innerhalb der Europäischen Union (EU) von Elektro- und Elektronikprodukten deutet das Symbol der durchgestrichenen Mülltonne auf Rädern für Produkte der Bühler Technologies GmbH hin.
- Seite 16 RSS24, RSS230 9 Anhang 9.1 Technische Daten RSS 24 RSS 230 Versorgungsspannung: 24 V DC ±10 % 85 – 265 V AC 50/60 Hz Absicherung: 5 A (träge) 1 A (träge) Schaltleistung Relais: max. 10 A / 24 V DC / 75 W max.
- Seite 17 RSS24, RSS230 9.3 Zeitablaufdiagramm Spülzeit Spülventil Zykluszeit Messzeit Messgasventil BD460001 ◦ 12/2019 Bühler Technologies GmbH...
- Seite 18 RSS24, RSS230 10 Beigefügte Dokumente – Klemmenplan für RSS24: 46/077-05-3 – Stromlaufplan für RSS24: 46/077-04-3 – Klemmenplan für RSS230: 46/078-04-3 – Stromlaufplan für RSS230: 46/078-03-3 – Konformitätserklärung KX460004 – RMA - Dekontaminierungserklärung Bühler Technologies GmbH BD460001 ◦ 12/2019...
- Seite 25 RMA-Formular und Erklärung über Dekontaminierung RMA-Form and explanation for decontamination RMA-Nr./ RMA-No. Die RMA-Nr. bekommen Sie von Ihrem Ansprechpartner im Vertrieb oder Service. Bei Rücksendung eines Altgeräts zur Entsorgung tragen Sie bitte in das Feld der RMA-Nr. "WEEE" ein./ You may obtain the RMA number from your sales or ser- vice representative.
- Seite 26 Dekontaminierungserklärung DE000011 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 12/2022 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: service@buehler-technologies.com Internet: www.buehler-technologies.com...
