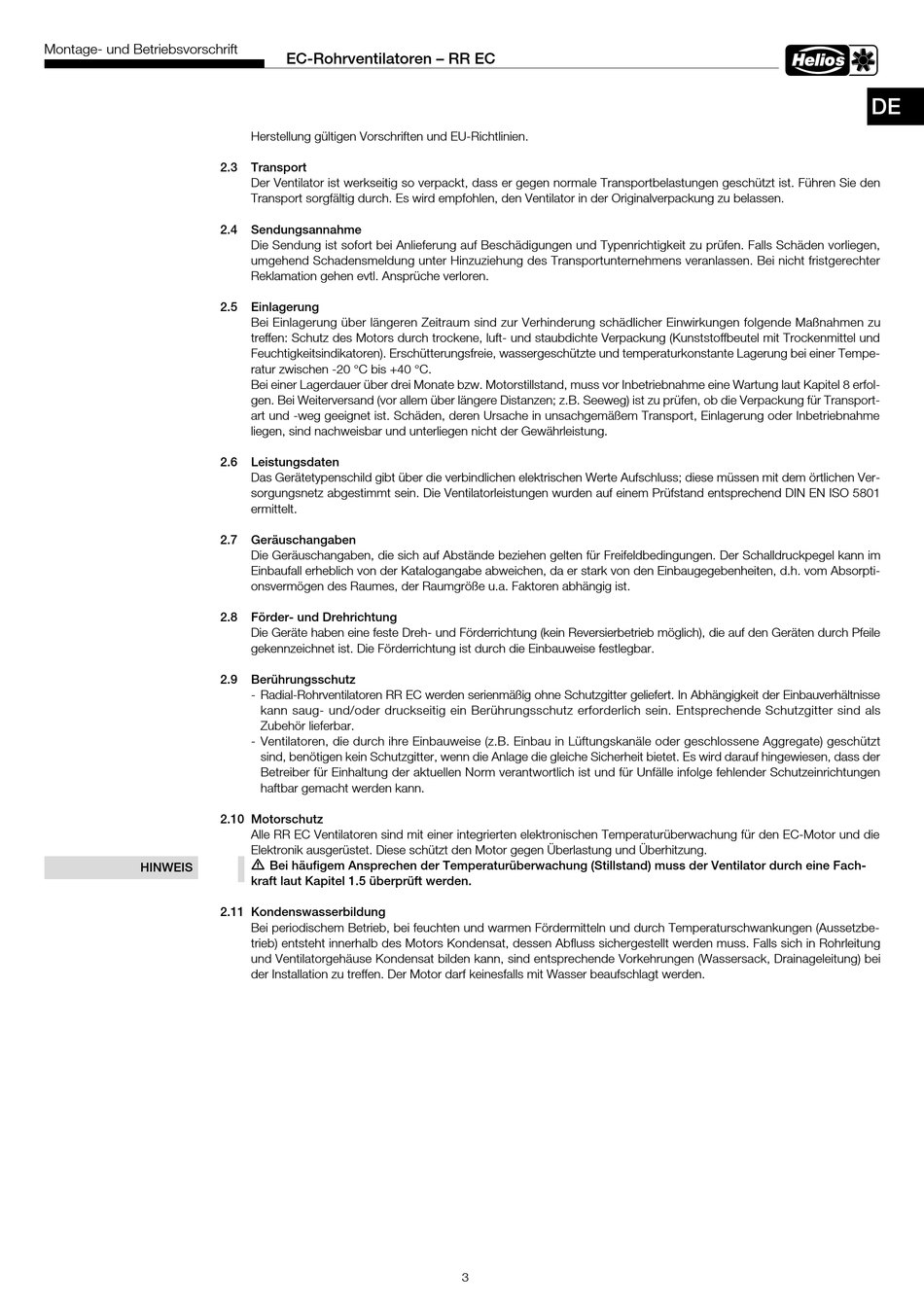

Montage- und Betriebsvorschrift
HINWEIS
EC-Rohrventilatoren – RR EC
Herstellung gültigen Vorschriften und EU-Richtlinien.
2�3

Transport

Der Ventilator ist werkseitig so verpackt, dass er gegen normale Transportbelastungen geschützt ist. Führen Sie den
Transport sorgfältig durch. Es wird empfohlen, den Ventilator in der Originalverpackung zu belassen.
2�4

Sendungsannahme

Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
2�5

Einlagerung

Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu
treffen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und
Feuchtigkeitsindikatoren). Erschütterungsfreie, wassergeschützte und temperaturkonstante Lagerung bei einer Tempe-
ratur zwischen -20 °C bis +40 °C.
Bei einer Lagerdauer über drei Monate bzw. Motorstillstand, muss vor Inbetriebnahme eine Wartung laut Kapitel 8 erfol-
gen. Bei Weiterversand (vor allem über längere Distanzen; z.B. Seeweg) ist zu prüfen, ob die Verpackung für Transport-
art und -weg geeignet ist. Schäden, deren Ursache in unsachgemäßem Transport, Einlagerung oder Inbetriebnahme
liegen, sind nachweisbar und unterliegen nicht der Gewährleistung.
2�6

Leistungsdaten

Das Gerätetypenschild gibt über die verbindlichen elektrischen Werte Aufschluss; diese müssen mit dem örtlichen Ver-
sorgungsnetz abgestimmt sein. Die Ventilatorleistungen wurden auf einem Prüfstand entsprechend DIN EN ISO 5801
ermittelt.
2�7 Geräuschangaben
Die Geräuschangaben, die sich auf Abstände beziehen gelten für Freifeldbedingungen. Der Schalldruckpegel kann im
Einbaufall erheblich von der Katalogangabe abweichen, da er stark von den Einbaugegebenheiten, d.h. vom Absorpti-
onsvermögen des Raumes, der Raumgröße u.a. Faktoren abhängig ist.
2�8 Förder- und Drehrichtung
Die Geräte haben eine feste Dreh- und Förder richtung (kein Reversierbetrieb mög lich), die auf den Geräten durch Pfeile
gekennzeichnet ist. Die Förderrichtung ist durch die Einbauweise festlegbar.
2�9 Berührungsschutz
- Radial-Rohrventilatoren RR EC werden serienmäßig ohne Schutzgitter geliefert. In Abhängigkeit der Einbauverhältnisse
kann saug- und/oder druckseitig ein Berührungsschutz erforderlich sein. Entsprechende Schutzgitter sind als
Zubehör lieferbar.
- Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt
sind, benötigen kein Schutzgitter, wenn die Anlage die gleiche Sicherheit bietet. Es wird darauf hingewiesen, dass der
Betreiber für Einhaltung der aktuellen Norm verantwortlich ist und für Unfälle infolge fehlender Schutzeinrichtungen
haftbar gemacht werden kann.
2�10 Motorschutz
Alle RR EC Ventilatoren sind mit einer integrierten elektronischen Temperaturüberwachung für den EC-Motor und die
Elektronik ausgerüstet. Diese schützt den Motor gegen Überlastung und Überhitzung.
m
Bei häufigem Ansprechen der Temperaturüberwachung (Stillstand) muss der Ventilator durch eine Fach-
kraft laut Kapitel 1�5 überprüft werden�
2�11 Kondenswasserbildung
Bei periodischem Betrieb, bei feuchten und warmen Fördermitteln und durch Temperaturschwankungen (Aussetzbe-
trieb) entsteht innerhalb des Motors Kondensat, dessen Abfluss sichergestellt werden muss. Falls sich in Rohrleitung
und Ventilatorgehäuse Kondensat bilden kann, sind entsprechende Vorkehrungen (Wassersack, Drainageleitung) bei
der Installation zu treffen. Der Motor darf keinesfalls mit Wasser beaufschlagt werden.
