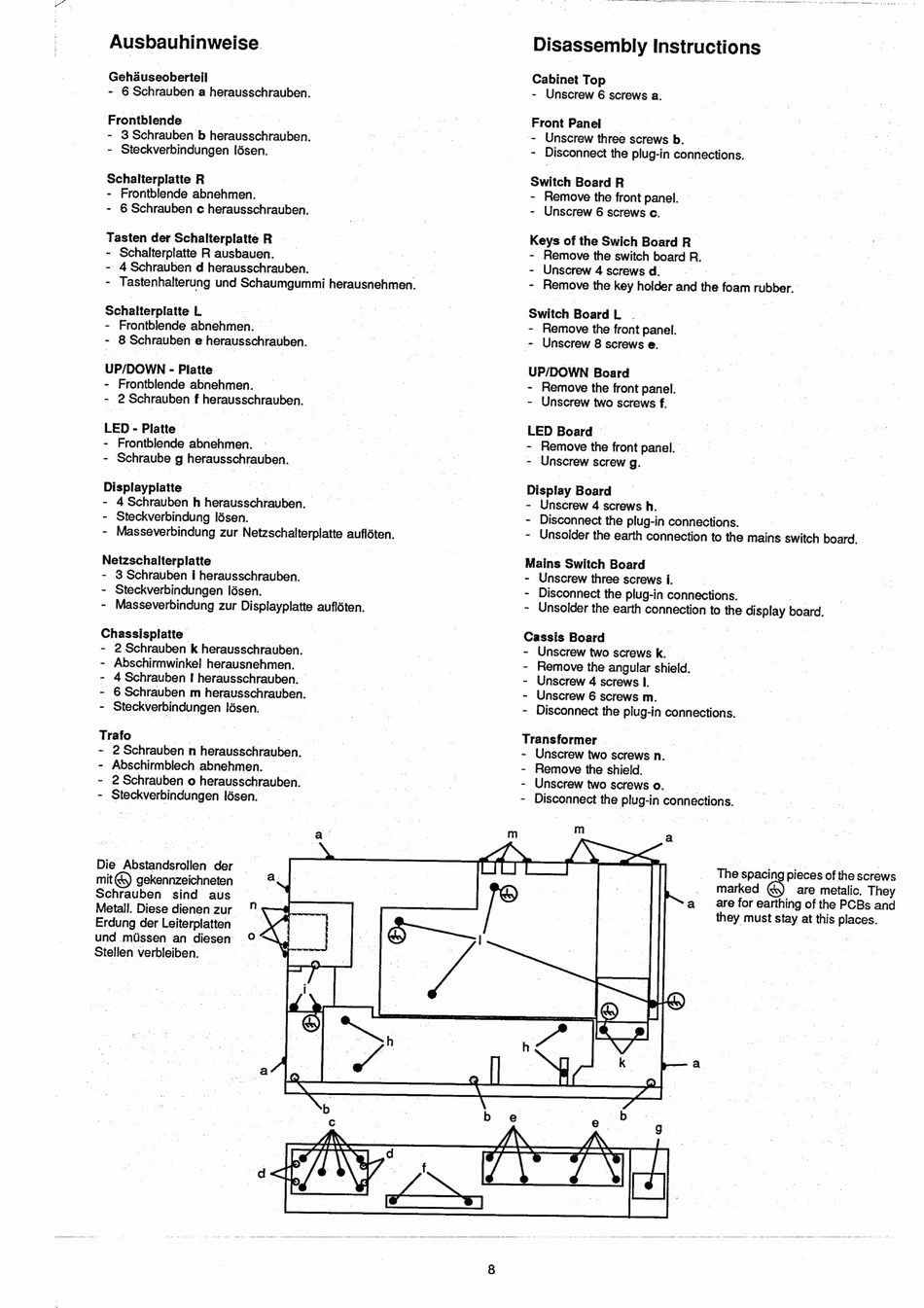

Ausbauhinweise.
Gehduseoberteil
|
-
6 Schrauben a herausschrauben.
'Frontblende
-
3 Schrauben b herausecnrauben:
- Steckverbindungen ldsen.
Schalterplatte R
-
Frontblende abnehmen.
-
6 Schrauben c herausschrauben.
Tasten der Schalterplatte R |
- Schalterplatte R ausbauen.
- 4 Schrauben d herausschrauben.
Schalterplatte L.
-
Frontblende abnehmen.
- 8 Schrauben e herausschrauben.
UP/DOWN - Platte
-
Frontblende abnehmen.
-
2 Seniaupen f herausschrauben.
LED - Platte -
- Frontblende abnehmen.
- Schraube g herausschrauben.
Displayplatte
- 4Schrauben h rameasiben.
- Steckverbindung !dsen.
Netzschalterplatte
- 3 Schrauben i herausschrauben.
- Steckverbindungen ldsen.
Chassisplatte
|
- 2Schrauben k herausschrauben.
- Abschirmwinkel herausnehmen.
- 4 Schrauben I herausschrauben. —
- 6 Schrauben m herausschrauben.
- Steckverbindungen lésen.
Trafo
- 2Schrauben n herausschrauben.
- Abschirmblech abnehmen.
-
- 2 Schrauben o herausschrauben.
- Steckverbindungen lésen.
Die Abstandsrollen der
mit@) gekennzeichneten
Schrauben
sind
aus
~
Metall. Diese dienen zur
Erdung der Leiterplatten
und missen an diesen —
Stellen verbleiben. —
Cabinet Top
-
Unscrew 6 screws a.
Front Panel
—
a
- Unscrew three screws b.
—
- Disconnect the plug-in connections.
Switch Board R
- Remove the front panel.
-
Unscrew 6 screws c.
Keys of the Swich Board R
- Remove the switch board R.
- Unscrew 4 screws d.
Switch Board B34
- Remove the front panel.
- Unscrew 8 screws e.
UP/DOWN Board
- Remove the front panel.
- Unscrew two screws f.
LED Board ©
- Remove the front panel.
- Unscrew screw g.
Display Board
- Unscrew 4 screws h.
Mains Switch Board
- Unscrew three screws i.
Cassis Board
- Unscrew two screws k.
- Remove the angular shield.
- Unscrew 4 screws I.
- Unscrew 6 screws m.
Transformer
_
|
- Unscrew two screws n.
- Remove the shield.
- Unscrew two screws o.
The spacing pieces of the screws
marked
are metalic. They
are for earthing of the PCBs and
they must stay at this places.
